dormakaba Notice d'assemblage
4.5.5
Fixer les vantaux de la porte battante
au panneau latéral
ATTENTION
Risque d'endommager le vantail de la porte
en verre avec des matériaux durs (tels que le
verre, le métal, le béton)
Ce type de contact peut écailler le verre,
endommager le bord et/ou briser le verre
des vantaux de la porte en verre. Des
vantaux de porte en verre endommagés
ne doivent pas être installés - Risque de
blessure. Protéger les arêtes en verre avec
des entretoises !
1.
Insérer la porte battante charnières dans les
découpes en verre, dans la partie latérale à
l'horizontale.
2. Serrer légèrement les contre-plaques des
paumelles à rappel de la porte battante avec les
vis de serrage.
2.

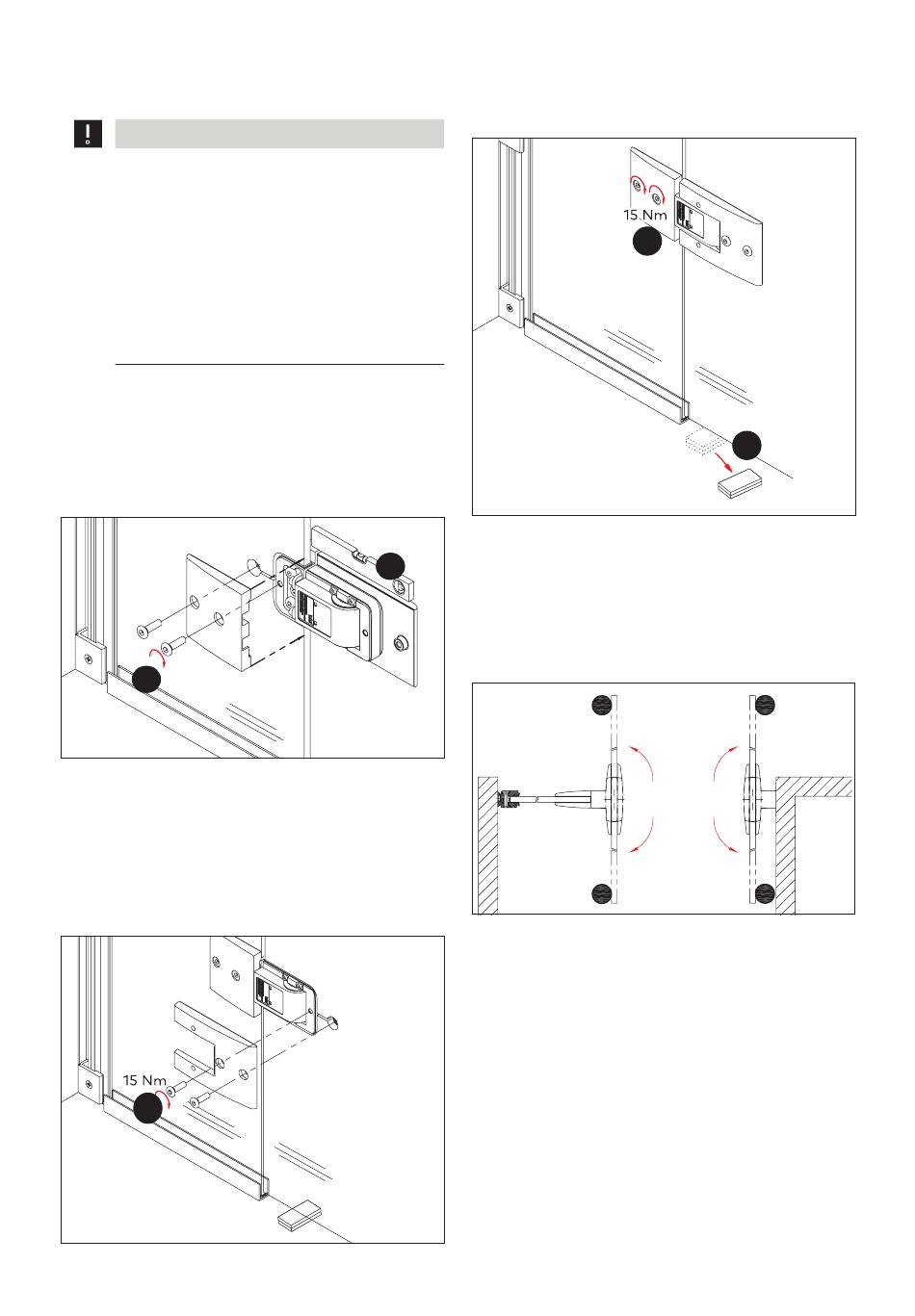

Fig. 30
Montage des paumelles à rappel de la porte battante
au panneau latéral
3. Placer les vantaux de la porte en verre en position
de montage sur des blocs en bois (ou autre
matériau) et les aligner verticalement. Respecter
la mesure de la fente (Fig. 11)
4. Visser les contre-plaques. Le couple de serrage
doit être de 15 Nm.
4
Fig. 31
Installation du vantail de la porte en verre à la
paumelle à rappel
10
TENSOR
5. Serrer les vis de serrage de la partie latérale. Le
couple de serrage doit être de 15 Nm.
6. Retirer tous les blocs de montage !
Fig. 32
Installation du vantail de la porte en verre
7.
Régler la position zéro (voir chapitre 5)
1.
4.6
Empêcher une rotation excessive de la
porte
La porte battante doit être ouverte au maximum à
90°. Empêcher une rotation excessive de la porte, avec
un butoir de porte, par exemple.
Fig. 33
Butoir de porte contre une rotation excessive
WN 059363 45532
Montage
5.
6.
2020-09
