dormakaba Notice d'assemblage
4.3.5
Fixer la paumelle à rappel sur le
vantail de la porte en verre
1.
Placer l'ensemble porte en verre sur des blocs de
montage.
2. Mettre les paumelles à rappel TENSOR préparées
dans les découpes du verre et les aligner.
3. Monter les contre-plaques Le couple de serrage
doit être de 15 Nm.

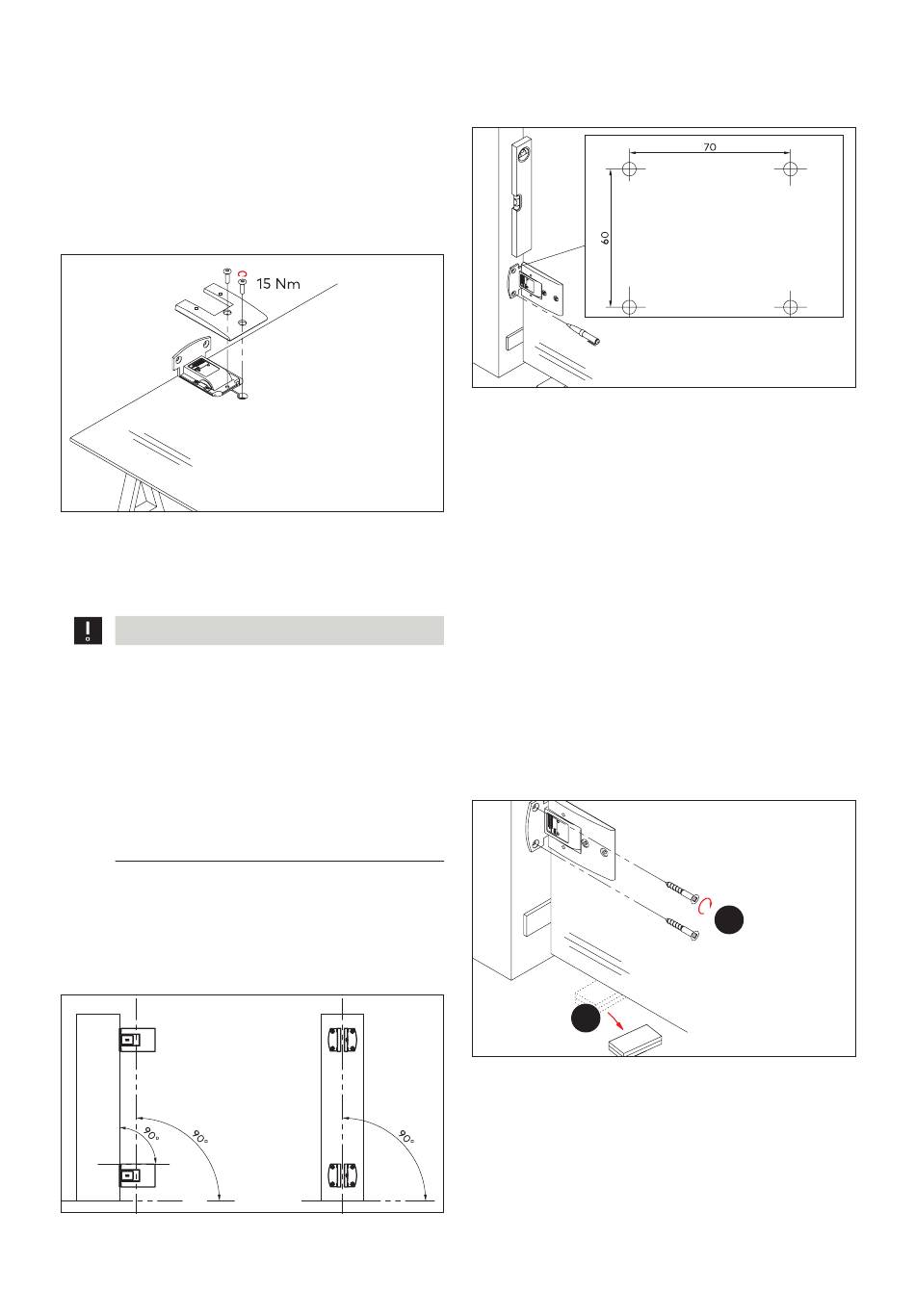

Fig. 17
Montage des paumelles à rappel sur le vantail de la
porte en verre
4.3.6
Monter le vantail de la porte en verre
sur le mur
ATTENTION
Risque d'endommager le vantail de la porte
en verre avec des matériaux durs (tels que le
verre, le métal, le béton)
Ce type de contact peut écailler le verre,
endommager le bord et/ou briser le verre
des vantaux de la porte en verre.
Des vantaux de porte en verre endommagés
ne doivent pas être installés - Risque de
blessure. Protéger les arêtes en verre avec
des entretoises !
1.
Placer les vantaux de la porte en verre en position
de montage
sur des blocs en bois (ou autre matériau) et les
aligner verticalement. Respecter la mesure de la
fente (Fig. 5)
Fig. 18
Positionnement de montage vertical et horizontal des
paumelles à rappel de la porte battante
6
TENSOR
2. Marquer les emplacements des trous inférieurs et
supérieurs de la paumelle à rappel avec le gabarit
de perçage
Fig. 19
Gabarit de perçage des paumelles à rappel des portes
battantes
3. Retirer les vantaux de la porte en verre et les
entreposer provisoirement sur des blocs de bois
(ou autre matériau).
4. Percer les trous. Diamètre correspondant aux
indications techniques du matériau de fixation
choisi.
5. Positionner avec précision le vantail de la porte en
verre.
6. Si les plaques de montage ne viennent pas en
butée contre le mur quand les vantaux des portes
en verre sont en position verticale, les caler.
7.
Serrer les plaques de montage avec des vis à tête
fraisée ou à bois à tête fraisée galvanisées M6
selon les normes respectivement DIN 7991 et DIN
7997.
8. Retirez tous les blocs de montage.
Fig. 20
Montage des paumelles à rappel de porte battante sur
le mur
9.
Régler la position zéro (voir chapitre 5).
WN 059363 45532
7.
8.
Montage
2020-09
