dormakaba Инструкция по монтажу
4
Монтаж
4.1
Инструменты для монтажа
‣ Дрель
‣ Ватерпас
‣ Ключ с внутренним шестигранником, размер ключа
РК 3, 4, 5
‣ Динамометрический ключ (артикул № 07.624)
4.2
Определение толщины уплотнителя
Для всех вариантов изделия: в зависимости от
толщины стекла, следует выбрать и использовать
подходящие уплотнители в соответствии со следующей
таблицей.
Толщина стекла
Уплотнитель
4.3
Настенный монтаж с монтажной
пластиной
4.3.1
Проверка стеклянных створок двери
ОСТОРОЖНО
Опасность получения травмы разбитым
стеклом порез/отрезание пальцев режущими
частями стекла.
Надевайте защитные перчатки.
1.
Проверьте створку стеклянной двери на предмет
повреждений, например, на отсутствие сколов
и/или повреждений кромок. Не устанавливайте
поврежденные стеклянные створки двери.
2. Проверьте размеры обработки стекла (Рис. 7).
4.3.2
Подготовка маятниковой петли
1.
Открутите противоположную пластину (Рис. 14/1).
2. Выберите соответствующие уплотнители
(Рис. 14/2) в зависимости от толщины стекла (см.
главу 4.2).
3. Снимите защитную пленку липкой ленты с опорной
и противоположной пластины (Рис. 14/3).
1
1.

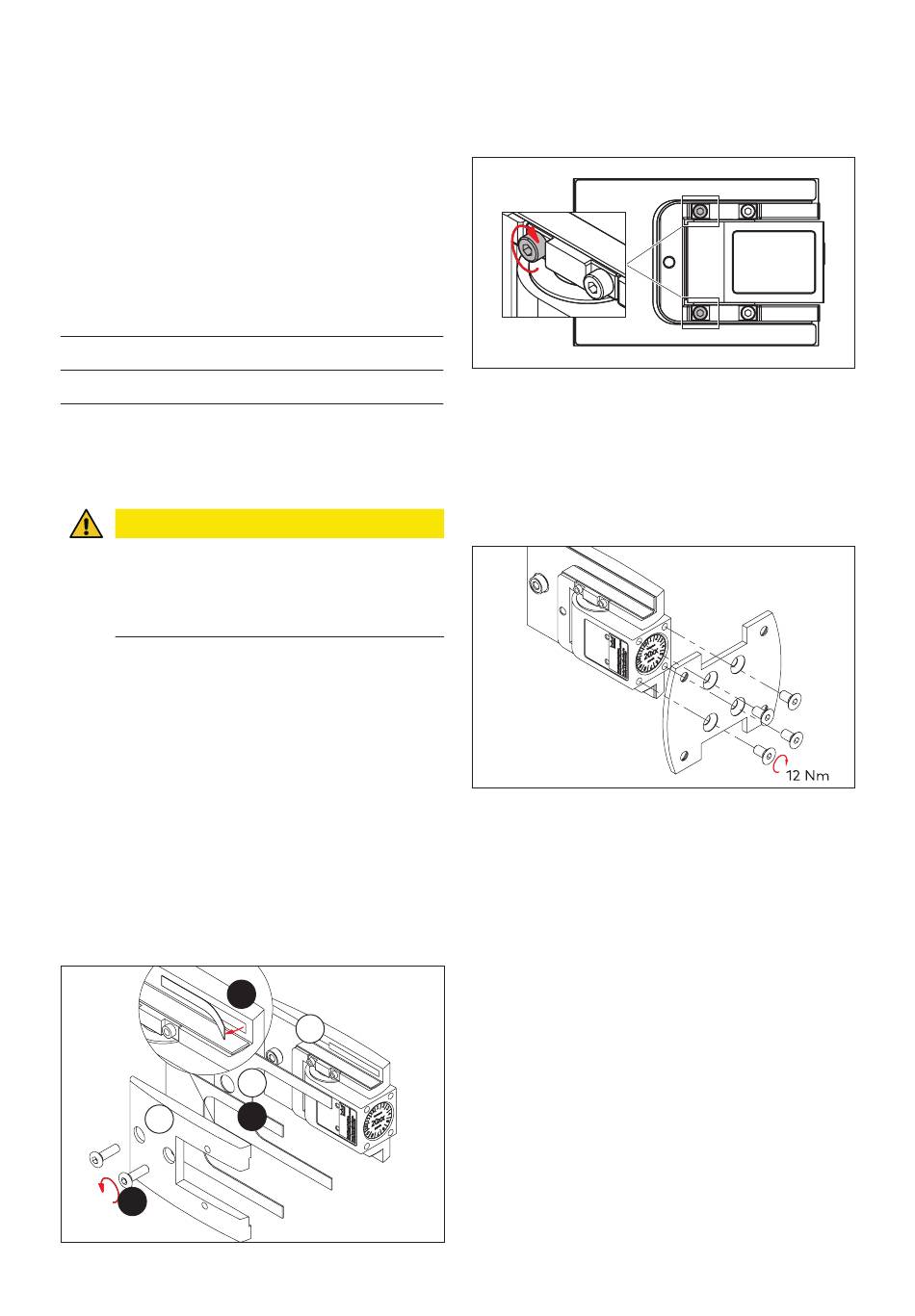

Рис. 14
Подготовка маятниковой петли
TENSOR
12 мм
10 мм
8 мм
1 мм
2 мм
3 мм
3.
3
2
2.
WN 059363 45532
4. Приклейте уплотнители к опорной и промежуточной
пластинам.
5. Затяните отмеченные винты. Соблюдайте момент
затяжки 5 Нм.
5 Нм
Рис. 15
Затяните отмеченные винты с крутящим моментом
4.3.3
Крепление монтажных пластин
1.
Закрепите монтажную пластину с помощью
4-х винтов с потайной головкой (М6 х 12) на
маятниковой петле TENSOR (Рис. 16).
2. Проверьте, чтобы винты были затянуты.
Соблюдайте момент затяжки 12 Нм.
Рис. 16
Крепление монтажных пластин к маятниковой петле
4.3.4
Очистка стеклянных поверхностей
Очистите стеклянные поверхности в области зажимных
поверхностей. Для этого используйте обычный
очиститель стекла. Не используйте разбавляющие
средства!
Монтаж
2020-09
17
