dormakaba Инструкция по монтажу
5
Установка нулевого положения
Нулевое положение — это положение створки двери
с закрытой дверью. Установка нулевого положения
является необходимым условием для функции
самозакрывания двери. По умолчанию пружина
устройства самозакрывания двери не активирована.
1.
Уберите все монтажные колодки или подобные
объекты.

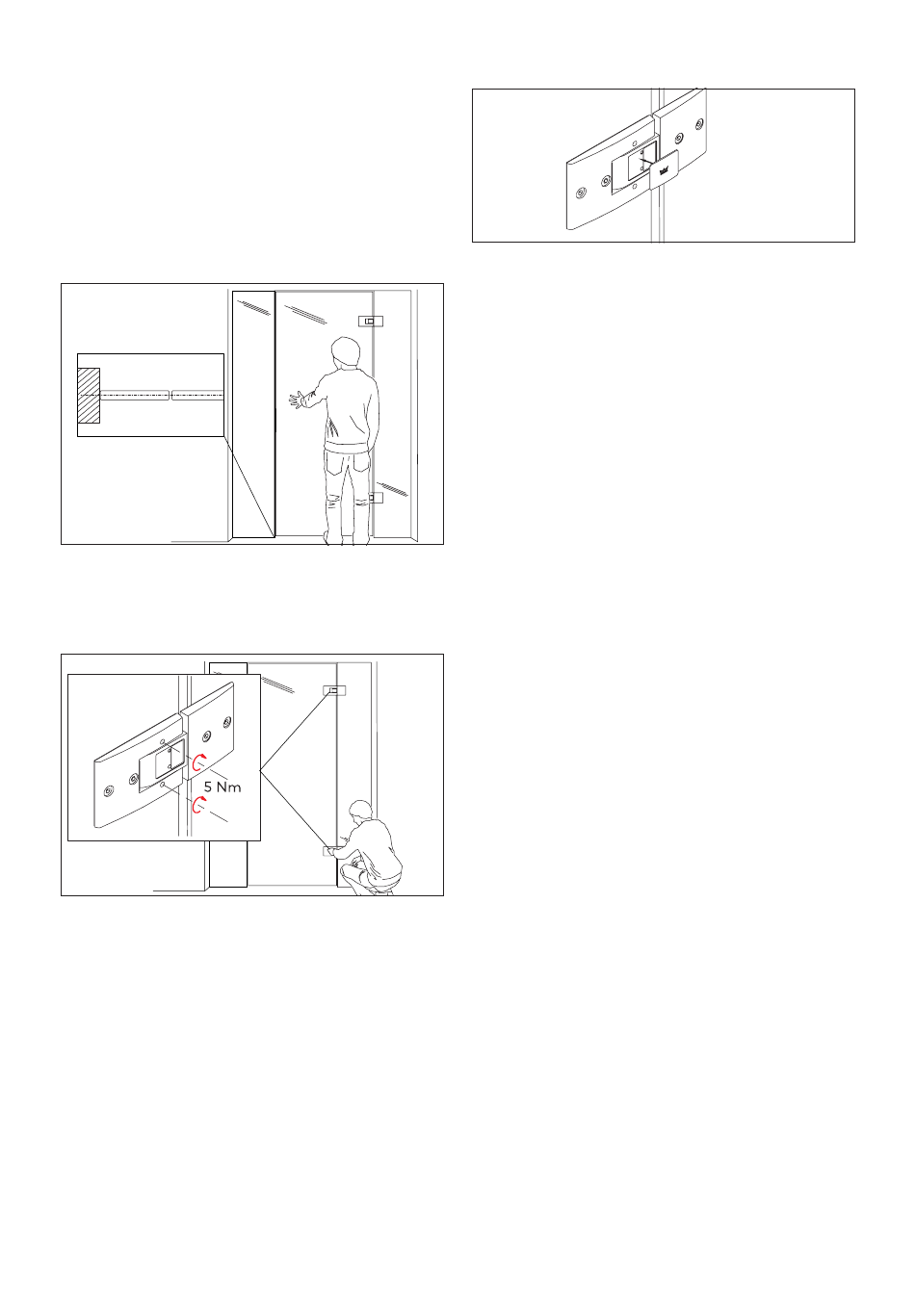

2. Приведите створку стеклянной двери в идеальное
нулевое положение (Рис. 34).
Рис. 34
Идеальное нулевое положение от створки стеклянной
двери до боковой панели
3. Затяните все винты (2 на верхней петле и 2 на
нижней петле). Соблюдайте момент затяжки
5 Нм (Рис. 35)!
Рис. 35
Положение винтов
→ Нулевое положение установлено, и пружина
устройства самозакрывания двери активна.
4. В заключение, проверьте колебательное движение
двери. Если створка стеклянной двери не
закрывается в идеальном нулевом положении,
снова ослабьте винты и заново отрегулируйте
нулевое положение.
TENSOR
5. Зафиксируйте стопорные крышки.
Рис. 36
6
Неисправности при закрывании:
• Проверьте надежность фиксации петель.
• Проверьте расположение двери и петель.
• Проверьте надежность фиксации винтов для
Если стекла двигаются или петли прокручиваются на
стекле:
• Проверьте моменты затяжки.
• При необходимости демонтируйте петли, очистите
7
7.1
Регулярно проверяйте посадку и легкость хода
фурнитуры, а также регулировку двери. В случае
установки в помещениях с большой проходимостью
проверка должна производиться специализированной
монтажной организацией. Для обеспечения
продолжительной безаварийной работы маятниковой
петли TENSOR dormakaba рекомендует проводить
ежегодное обслуживание квалифицированным
персоналом. В случае достижения 100 000 рабочих
циклов в течение года обслуживание следует провести
раньше срока.
WN 059363 45532
Установка стопорных крышек
Устранение неисправностей
Соблюдайте моменты затяжки
(voir chapitre „4 Монтаж")!
регулировки нулевого положения. Соблюдайте
момент затяжки (voir chapitre „5 Установка нулевого
положения")!
стекла и заново установите петли.
Обслуживание и уход
Обслуживание маятниковой петли
Установка нулевого положения
2020-09
23
