Instructions d'installation UNIQUIN dormakaba

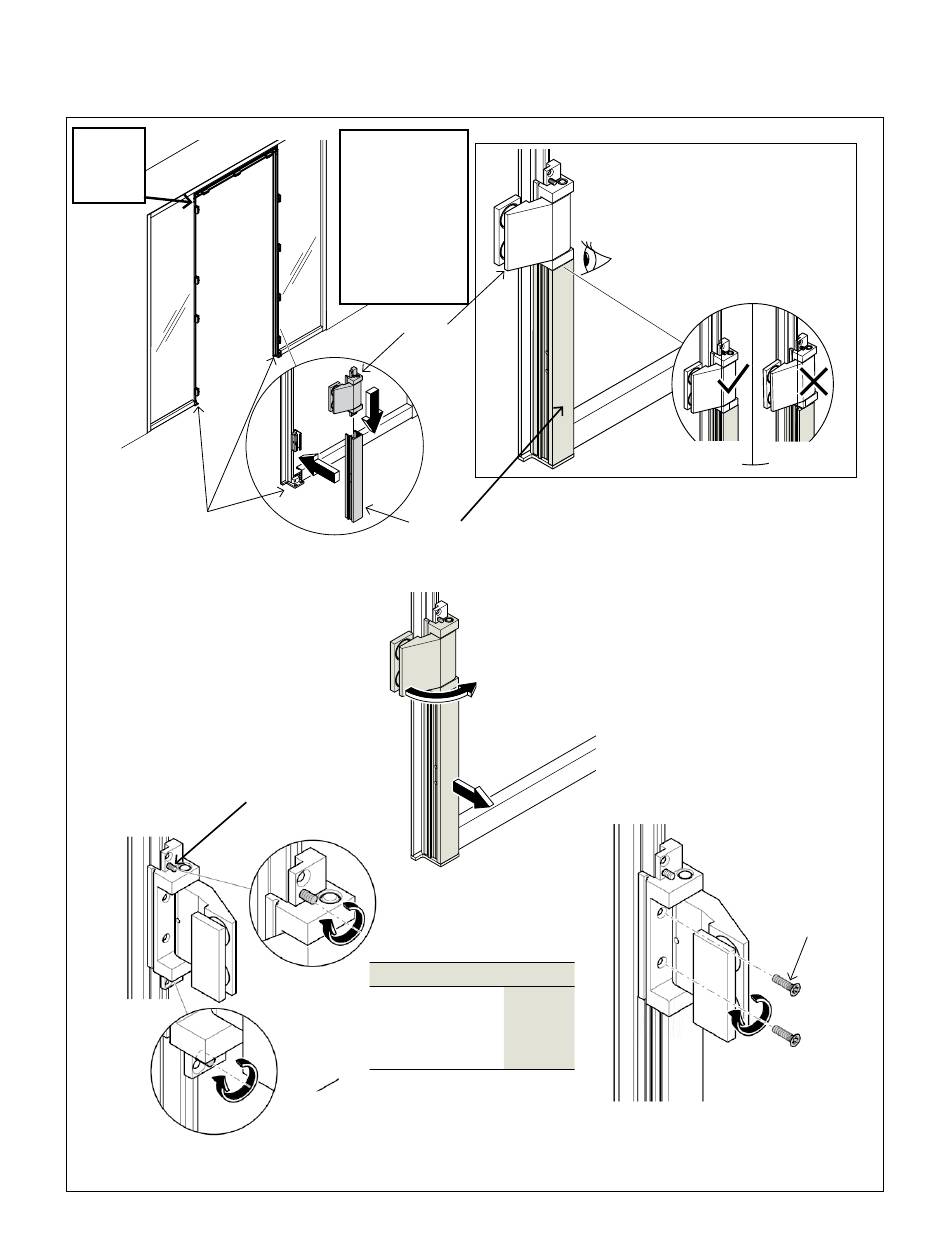

3.19 Fixer les charnières de porte - porte en verre
Fig. 30
La 1
re
charnière/le
1
profil de
er
couvercle
commence ici
Positionneurs de
cadre de porte
3.19.1
Placer la première charnière sur
la première section du profil du
couvercle.
Vis de fixation
3.19.5
S'assurer que les faces de la charnière et du
couvercle sont alignées au moyen des deux
vis de pression (en les fixant simultanément).
UNIQUIN
28
Cadres de porte et imposte - charnières pour porte - porte en verre
REMARQUE :
1
charnière/
re
1
profil de
er
couvercle =
commencez
par le haut
de la porte et
descendez
vers le bas.
Charnière
3.19.2
Section du profil
de couvercle
REMARQUE :
Taille de la clé hexagonale
Vis de fixation
3/16 po
de la charnière
Vis centrale
1/8 po
de charnière
3.19.6
3.19.7
950001
RETOURNER À LA TABLE DES MATIÈRES
De niveau
et aligné
Enfoncer la 1
charnière + la 1
re
profil du couvercle sur le profil de la base
et le positionneur du cadre de porte.
S'assurer que la charnière et le
profil du couvercle sont alignés et
de même niveau et non tordus.
3.19.3
Faire pivoter la charnière
pour l'ouvrir, mais NE PAS
laisser la position changer.
3.19.4
Retirer le profil du couvercle.
REMARQUE :
S'assurer que la
charnière est bien
alignée et qu'elle est
au même niveau.
Fixer temporairement la charnière avec deux vis
centrales.
Suivre les étapes 3.19.1 à 3.19.6 pour le profil de la
deuxième charnière/du deuxième couvercle, et ainsi
de suite.
Pas de niveau
et aligné
section du
re
Vis centrales
04-2022
