Instructions d'installation UNIQUIN dormakaba

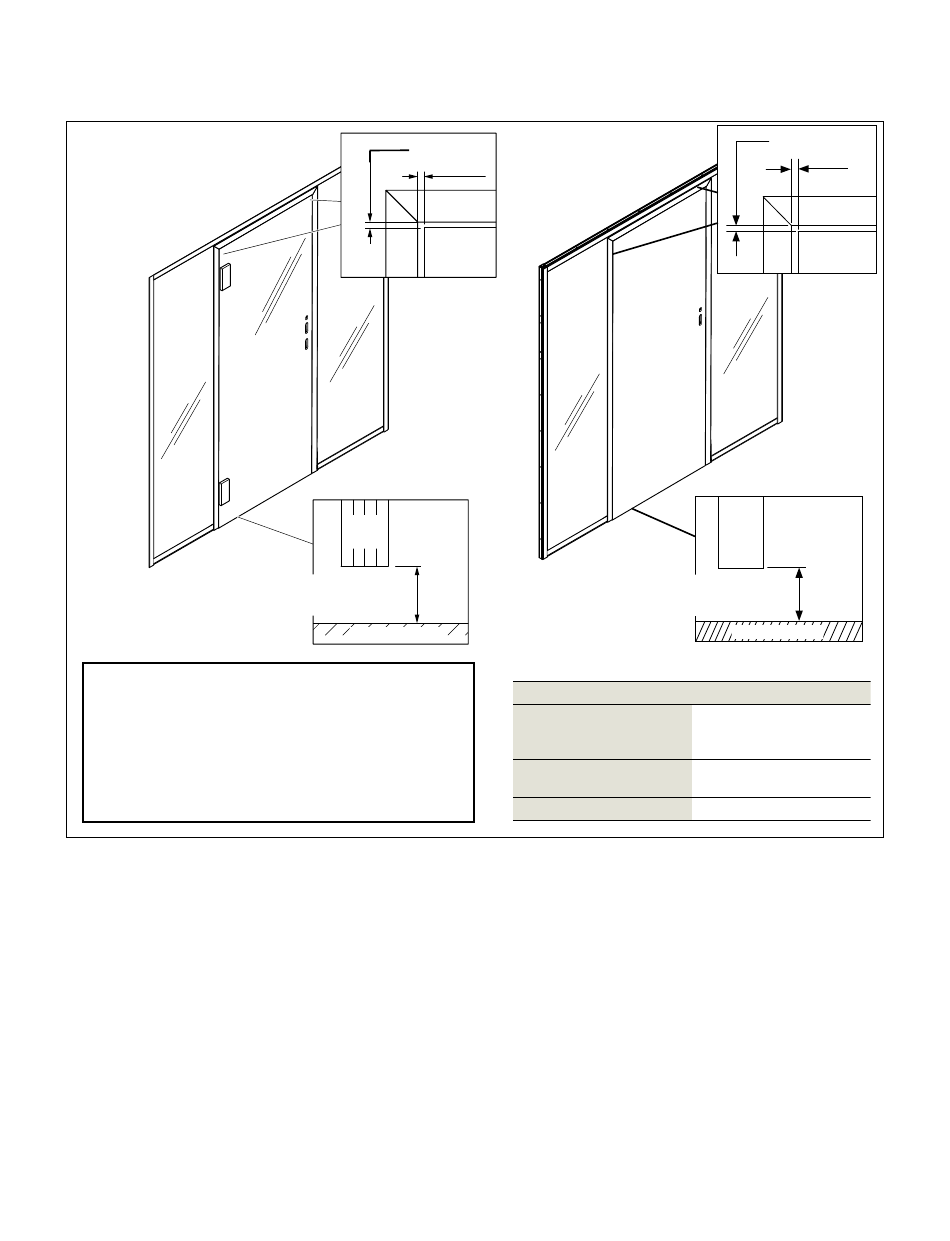

3.13 Dégagements du cadre de porte
Fig. 24
Panneau
fixe
Panneau
de porte
en verre
Si utilisé avec le bourrelet coupe-froid,
la coupe inférieure ne peut pas être
REMARQUE :
S'ASSURER QUE LE PLANCHER FINI EST DE NIVEAU DANS LE
PIVOTEMENT DE LA PORTE.
LE NIVEAU DU PLANCHER ENTRE LE PUITS DE LA PORTE DOIT
ÊTRE COMPRIS DANS LA LARGEUR DE LA PORTE DE 1/8 [3].
SI VOUS UTILISEZ UN BOURRELET COUPE-FROID EN OPTION,
ASSUREZ-VOUS QUE LE TRAIT DE COUPE N'EST PAS SUPÉRIEUR
À 3/8 PO [10] EN RAISON DE LA LIMITE D'ÉTANCHÉITÉ.
UNIQUIN
1/8 po à 3/16 po
1/8 po à
[3 à 5]
3/16 po
[3 à 5]
Panneau
fixe
Panneau
de porte
en verre
supérieure à 3/8 po [10]
Plancher fini
950001
RETOURNER À LA TABLE DES MATIÈRES
Cadre de porte et imposte - dégagements
Panneau
fixe
Panneau
de porte
en bois
Si utilisé avec le bourrelet coupe-froid,
la coupe inférieure ne peut pas être
supérieure à 3/8 po [10]
Scénario d'installation
Angle d'ouverture maximal
Avec profil de base et
180°
adapteurs de vitrage
fixes ou éléments en verre
Avec adapteurs de cadre
120°
de porte
Avec ferme-porte ITS 96
120°
1/8 po à 3/16 po
[3 à 5]
1/8 po à
3/16 po
[3 à 5]
Panneau
fixe
Panneau
de porte
en bois
Plancher fini
