Installation
4.5
Montage des contacts de condamnation/de position des portes
Contacts de condamnation de porte (obligatoires)
Pour le système électronique de condamnation de haute sécurité Paxos advance, le client doit
obligatoirement monter deux contacts de condamnation de porte électriquement séparés qui si-
gnalent aux serrures que la porte est verrouillée. Les contacts de condamnation de porte doivent
être montés de telle sorte que leur fermeture soit assurée en position condamnation.
Les contacts de condamnation doivent être placés et réglés de telle sorte que les contacts fer-
ment dès que les systèmes mécaniques de serrure ont atteint une position permettant au pêne
de se placer sans entrave en position engâchée.
Lorsque la condamnation est active, aucune manipulation éventuelle de la serrure (action sur les
systèmes mécaniques, secouements) ne doit entraîner une ouverture des contacts.
Les contacts de condamnation de porte doivent être prévus pour une puissance de commutation
de 50 mA sous 12 VDC.
Contacts de position de porte (optionnels)
La position de la porte du coff re ou de l'armoire (ouverte ou fermée) peut être signalée en sup-
plément grâce au branchement en série avec les contacts de condamnation de deux contacts de
position de porte galvaniquement séparés.
Les contacts de position doivent être placés et réglés de telle sorte que leur fermeture soit assurée
lorsque la porte se ferme, avant l'engagement du pêne dans la gâche.
Les contacts de position de porte doivent être prévus pour une puissance de commutation de
50 mA sous 12 VDC.
Les boucles de contact des deux contacts redondants de condamnation de porte et des deux
contacts de position (le cas échéant) doivent obligatoirement être électriquement séparés (sé-
paration galvanique). Par contre, un couplage mécanique, par le biais par exemple d'un action-
nement commun, est autorisé.
Optionnel
Obligatoire
Contact de position
Contact de condamnation
de porte A
Contact de condam-
nation de porte B

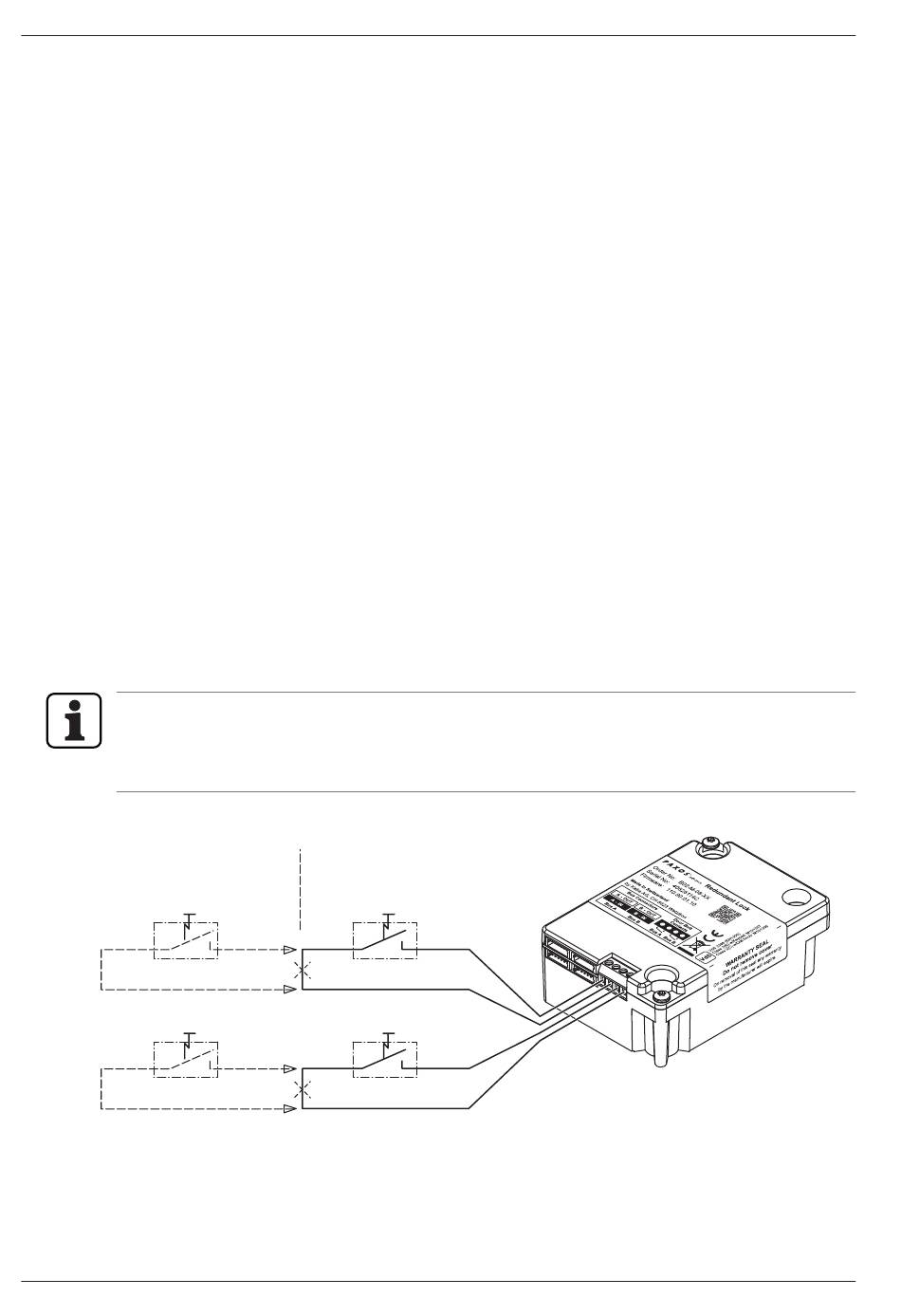

Raccordement des contacts de condamnation et de position de porte
11
de porte A
Contact de position de
porte B
Première serrure
II_PAXOS_V002_20170321_FR
Notice de montage
PAXOS advance IP
