Installation
Montage du boîtier d'introduction
1.
Dessiner les deux trous de fi xation, les percer et tarauder des fi lets M6 (ou les fi lets correspon-
dants en inches). Longueur utile minimum du fi letage 5 mm (dimensions voir dessin ci-des-
sous).
Remarque : pour autant que ce soit applicable et admis, les points de fi xation déjà existants
peuvent aussi être utilisés.
2.
Dessiner et percer le passage pour les câbles bus à l'endroit souhaité à l'intérieur de la surface
autorisée (voir dessin ci-dessous). Section recommandée pour le passage des câbles : 7,5 x 13
mm ou trou de ø 11 mm.
1
Trous de fi xation
2
Trous de fi xation alternatifs
3
Passage de câble
4
Zones alternatives pour le passage de câbles

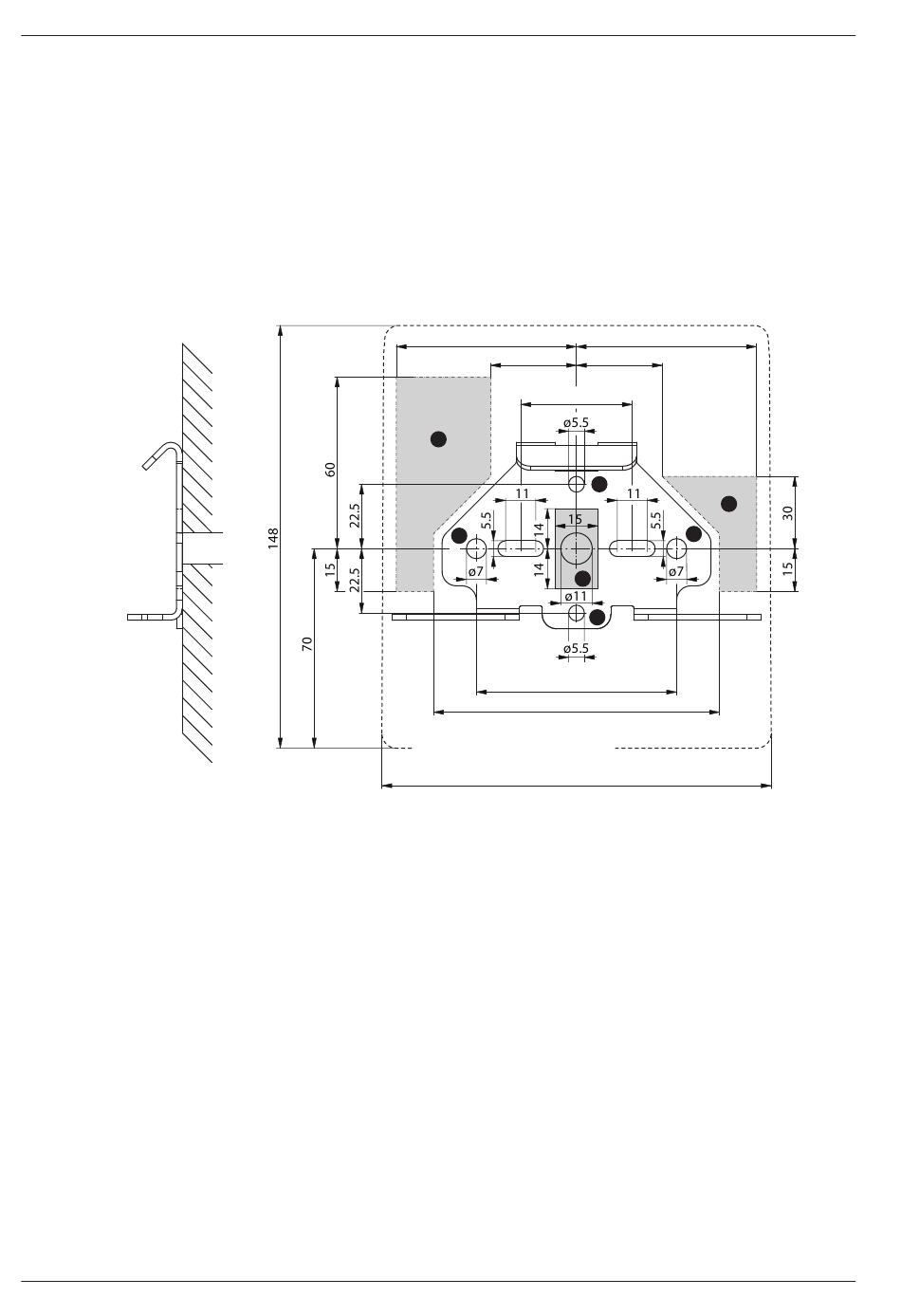

Dessin coté de l'étrier de montage
3
60
4
1
Contours du boîtier d'introduction
II_PAXOS_V002_20170321_FR
60
30
30
39
2
1
3
2
70
100
136
Notice de montage
4
PAXOS advance IP
