Notice de montage
Borne
1 (IN1) / 2 (GND) **
3 (IN2) / 4 (GND) *
5 (IN3) / 6 (GND) *
7 (OUT1) / 8 (OUT1)
9 (OUT2) / 10 (OUT2)
PAXOS advance IP
Description
Entrée 1
Standard : verrouillage à distance
Entrée 2
Standard : contournement de la
temporisation d'ouverture
Entrée 3
Standard : interruption du temps
de blocage
Entrée 1
Standard : serrure 1 ouverte
Sortie 2
Standard : toutes les serrures/
tous les verrous de portes ou-
verts
II_PAXOS_V002_20170321_FR

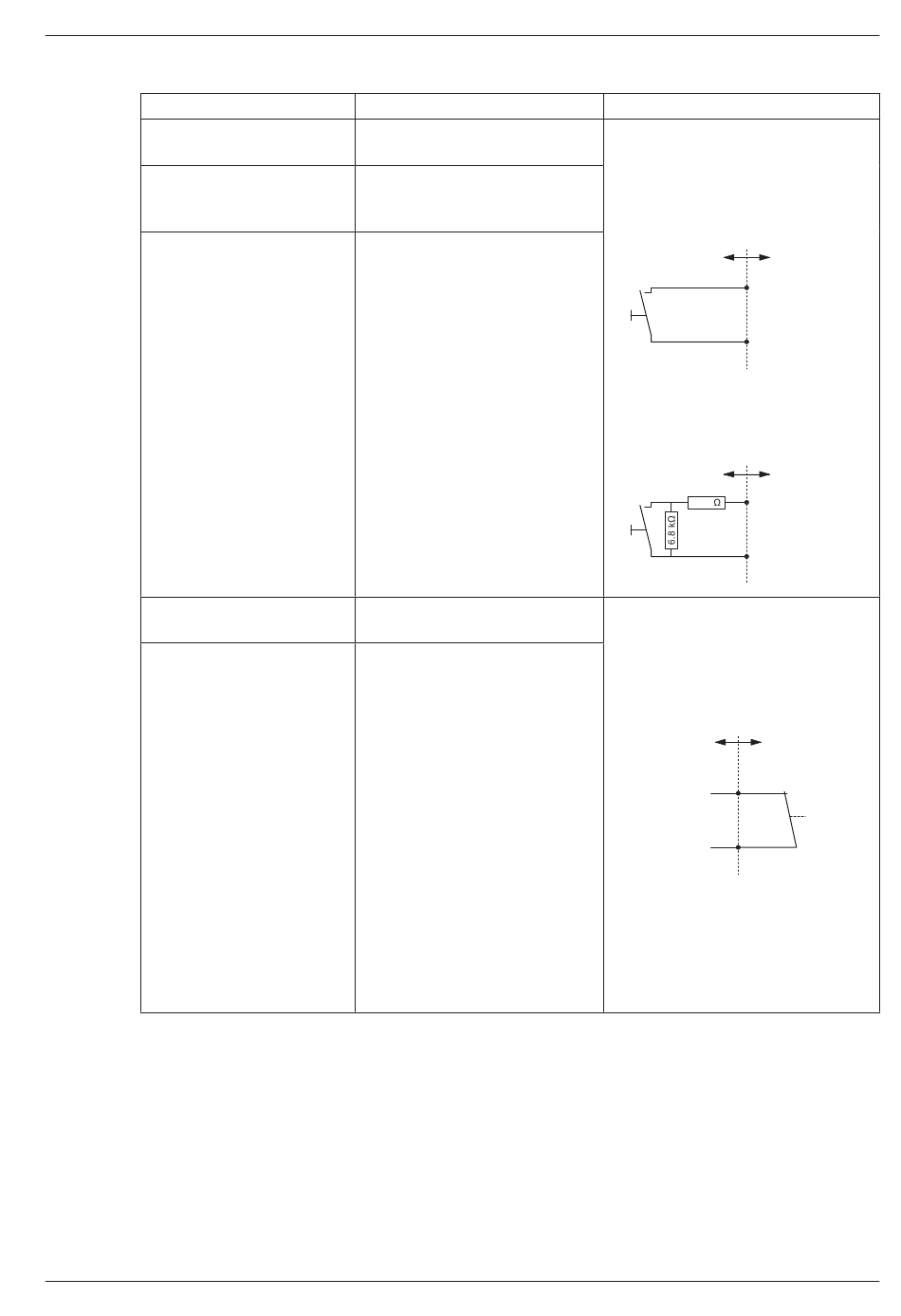

Installation électrique
Charge admissible/remarques
12 ... 24 VCC (min. 5 mA)
* Raccordement sans circuit de
contrôle de sabotage (confi gura-
tion usine) :
ext.
IP-Box
INx
GND
** Raccordement avec circuit de
contrôle de sabotage (confi gura-
tion usine) :
ext.
IP-Box
INx
6.8 k
GND
Charge de tension en sortie :
24 VCA max.
Charge électrique en sortie :
0,4 A max. à 25 °C
0,3 A max. à 50 °C
ext.
IP-Box
NC
OUTx
OUTx
Remarque : Le paramètre par défaut
(NC : normally closed) peut être
modifi é à l'aide du logiciel AS384 Ma-
nagement-Suite lorsque le standard
(voir la description dans le tableau)
ne correspond pas.
7
