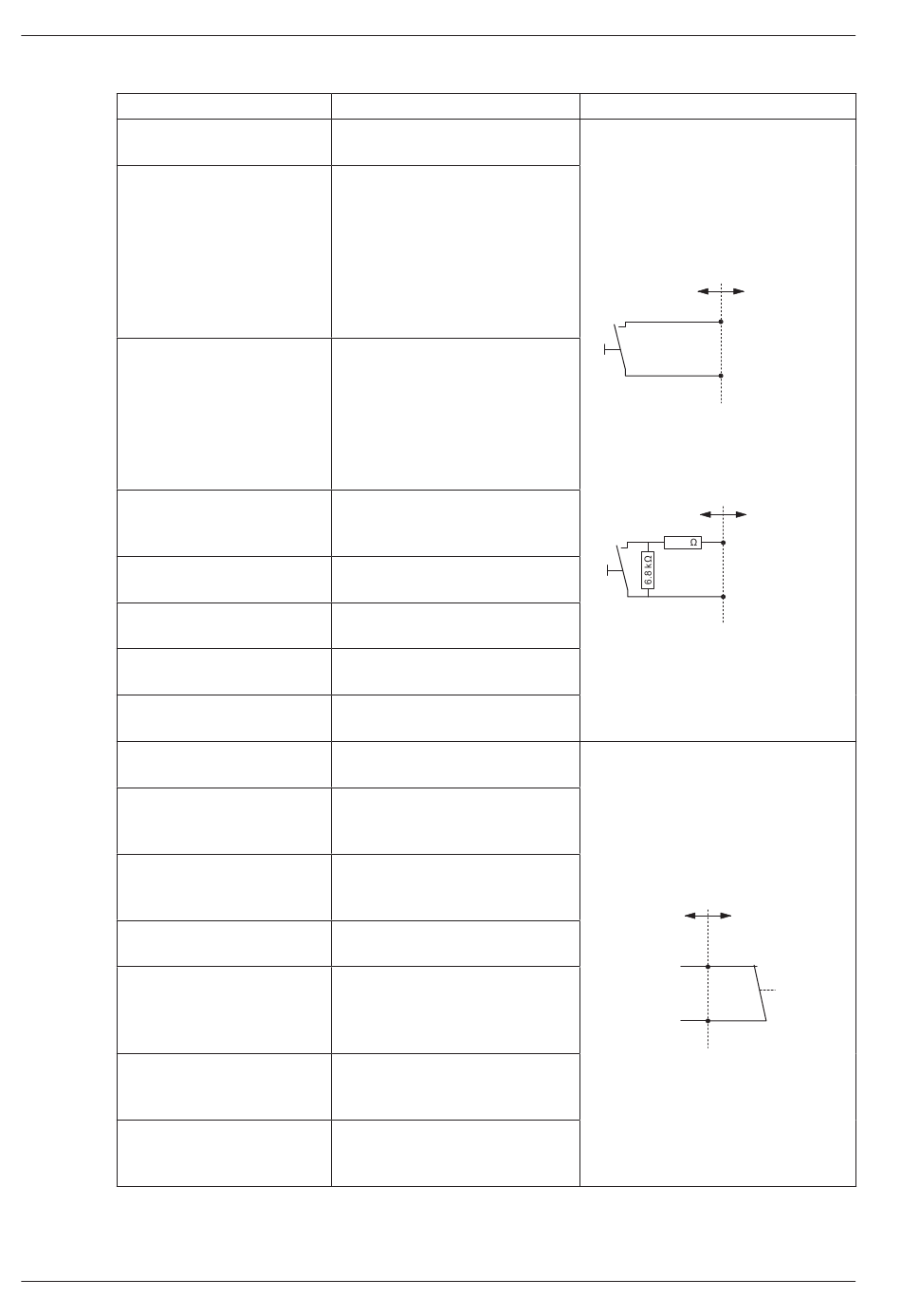

Installation électrique
Borne
1 (IN1) / 2 (GND) **
3 (IN2) / 4 (GND) *
5 (IN3) / 6 (GND) *
16 (IN4) / 17 (GND) *
18 (IN5) / 19 (GND) *
20 (IN6) / 21 (GND) *
31 (IN7) / 32 (GND) *
33 (IN8) / 34 (GND) *
7 (OUT1) / 8 (OUT1)
9 (OUT2) / 10 (OUT2)
11 (OUT3) / 12 (OUT3)
22 (OUT4) / 23 (OUT4)
24 (OUT5) / 25 (OUT5)
35 (OUT6) / 36 (OUT6)
37 (OUT7) / 38 (OUT7)
4
Description
Entrée 1
Standard : Fermeture distante
Entrée 2
Standard : contournement tem-
porisation à l'ouverture
Remarque : Le contournement de
la temporisation à l'ouverture est
de nouveau désactivé immédia-
tement lorsque le signal d'entrée
retourne à l'état passif.
Entrée 3
Standard : Interruption de temps
de blocage
Remarque : L'interruption du
temps de blocage est valable
pendant 2 minutes à partir du
point d'activation.
Entrée 4
Standard : contact externe de
sabotage
Entrée 5
Standard : libre
Entrée 6
Standard : libre
Entrée 7
Standard : libre
Entrée 8
Standard : libre
Sortie 1
Standard : serrure 1 ouverte
Sortie 2
Standard : toutes les serrures et
tous les verrous ouverts
Sortie 3
Standard : surveillance résistance
entrée sabotée
Sortie 4
Standard : Blocage
Sortie 5
Standard : alarme menace impul-
sion (longueur d'impulsion 2..3
secondes)
Sortie 6
Standard : alarme menace sta-
tique
Sortie 7
Standard : compartiment piles
ouvert
II_PAXOS_V002_20170321_FR
Notice de montage
Charge admissible/remarques
12 ... 24 VDC (min. 5mA)
* Raccordement sans circuit de sur-
veillance sabotage (confi guration
usine) :
ext.
I/O-Box
INx
GND
** Raccordement avec circuit de sur-
veillance sabotage (confi guration
usine) :
ext.
I/O-Box
INx
6.8 k
GND
Important : L'utilisation du circuit
anti-sabotage requiert une tension
d'alimentation externe !
Tension admissible en sortie :
max. 24 VAC
Courant admissible en sortie :
max. 0,4 A à 25°C
max. 0,3 A à 50 °C
ext.
I/O-Box
NC
OUTx
OUTx
Remarque : Le paramètre par défaut
(NC : normally closed) peut être
modifi é à l'aide du logiciel AS384 Ma-
nagement-Suite lorsque le standard
(voir la description dans le tableau)
ne correspond pas.
PAXOS advance IP
