Notice de montage
5.3
Raccordements externes au I/O-Box
5.3.1
Brochage des bornes du I/O-Box

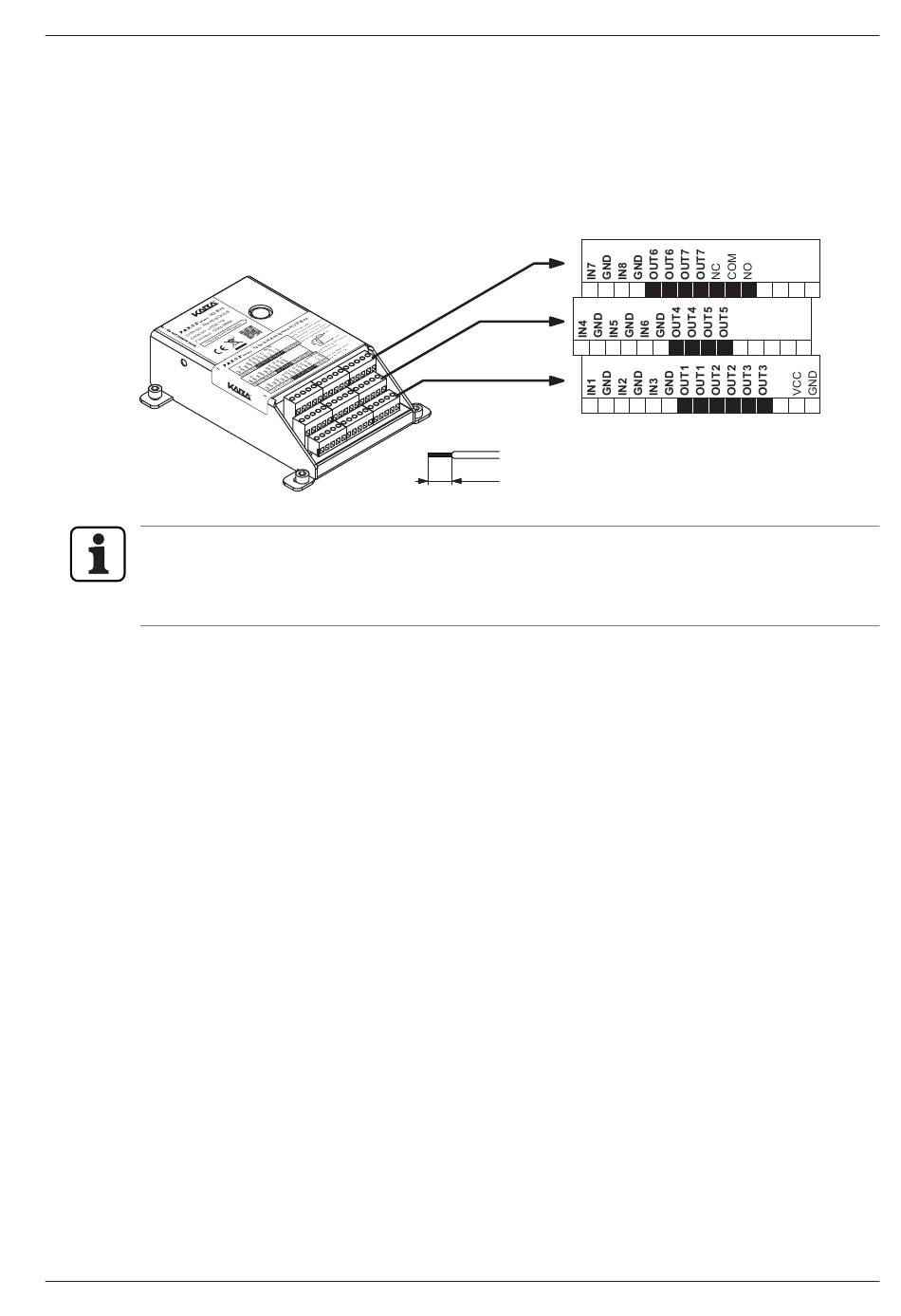

Le I/O-Box possède 8 entrées et 8 sorties et des raccordements pour la tension d'alimentation.
Brochage des bornes du I/O-Box
Ses fonctions ne sont pleinement disponibles que si le I/O-Box est connecté à une source d'ali-
mentation externe. En cas de panne de courant, les piles du boîtier d'introduction garantissent
bien les fonctions de serrure pendant une période de temps limitée, mais pas toutes celles
du I/O-Box.
5.3.2
Caractéristiques de raccordement du I/O-Box
PAXOS advance IP
7 mm
II_PAXOS_V002_20170321_FR
Installation électrique
OUT8
31 32 33 34
35 36 37 38 39 40 41
16 17 18 19
20 21
22 23 24 25
26
1 2 3 4
5 6
7 8 9 10 11
42 43 44 45
27 28 29 30
POWER
12
13 14 15
3
