Installation
4.
Faire passer les deux câbles bus „A" et „B" de l'intérieur du coff re à travers le passage de câbles
vers le boîtier d'introduction, de telle sorte qu'ils dépassent vers le boîtier d'environ 100 mm.
ATTENTION
Pour ne pas endommager le câble bus, protéger le câble avec une gaine isolante supplémen-
taire et ébavurer les arêtes vives.
5.

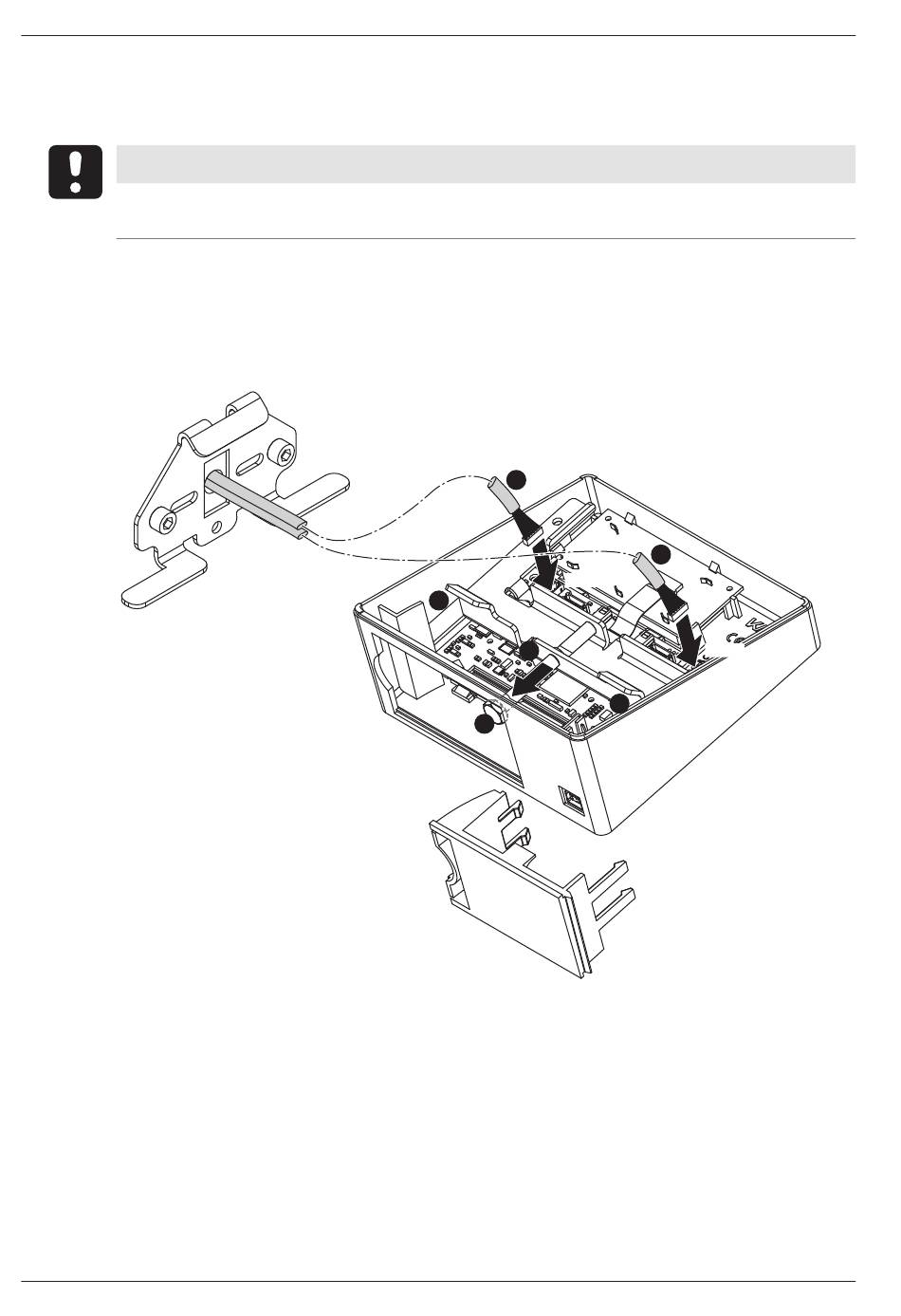

Enfi cher les deux câbles bus „A" et „B" sur le circuit imprimé du boîtier d'introduction conformé-
ment à l'illustration ci-dessous (câble bus A --> A-OUT, B ---> câble bus B-OUT).
6.
Dévisser la vis de fi xation „C" du boîtier jusqu'à ce que son extrémité arrive juste à hauteur de
la partie supérieure de la bride de montage „D".
Raccordement des câbles bus „A" et „B"
7.
Accrocher les languettes „F" de la bride de montage dans l'étrier de montage.
5
E
C
II_PAXOS_V002_20170321_FR
A
B
A-OUT
D
E
Notice de montage
B-OUT
PAXOS advance IP
