Montage sur verre factice GP1000 à verrouillage par le haut de dormakaba
Instructions d'installation
3.2

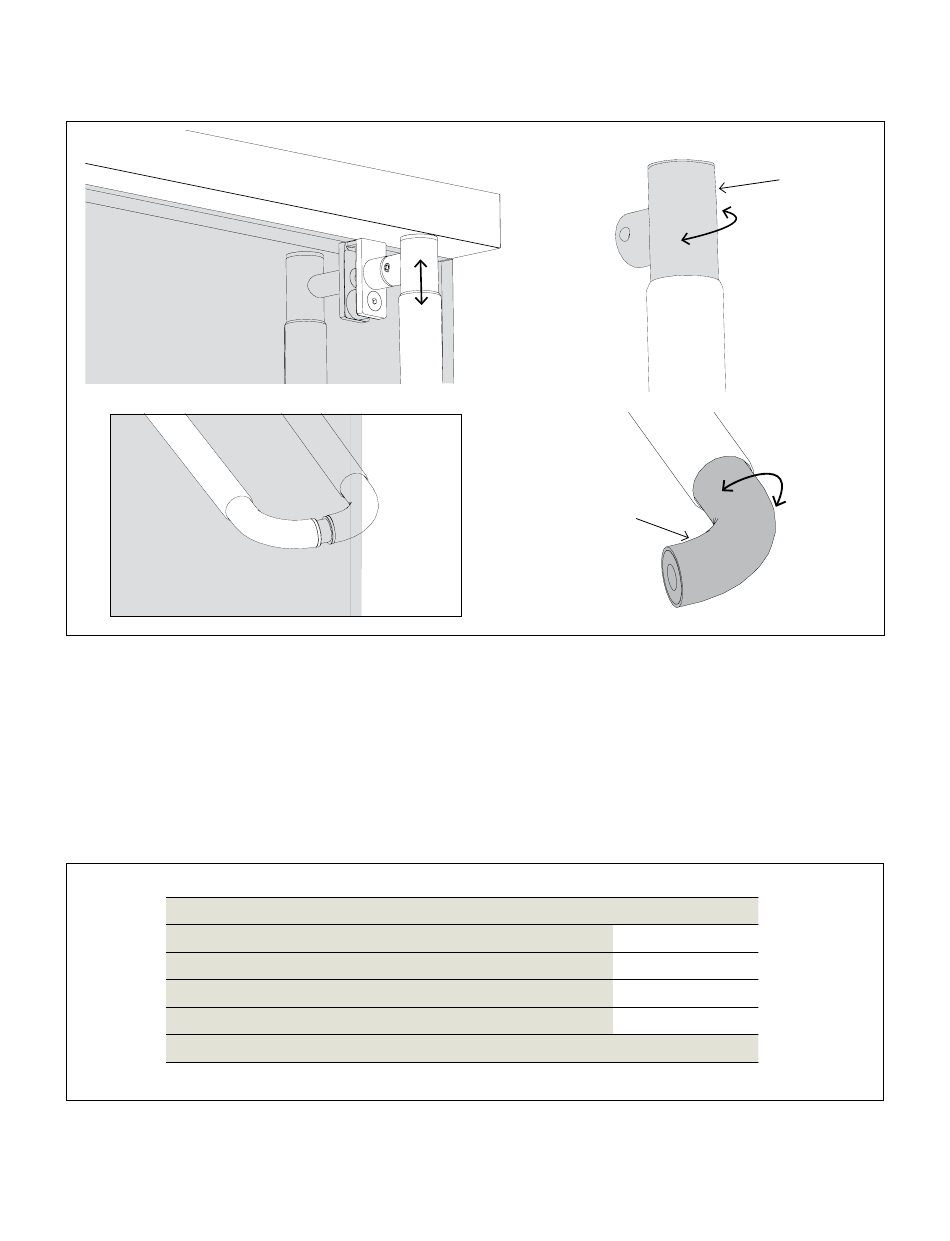

Réglages finaux (hauteur ou longueur du tube)
Fig 12
3.2.1 S'assurer que les tubes intérieurs et extérieurs
sont à la bonne hauteur et longueur.
3.2.2 Pour ajuster la hauteur vers le haut ou vers le bas :
•
Tourner les sections supérieure et inférieure du
tube dans le sens horaire ou antihoraire
jusqu'à ce que la hauteur désirée soit atteinte.
3.3
Liste des pièces de Loctite
Fig 13
Pièce GPII
Vis de fixation de l'actionneur *
Vis de fixation intérieure de la plaque de montage sur verre *
Tube de retour intérieur de la rosace
Vis de fixation intérieure du tube de retour *
* À effectuer après les réglages finaux (étape 3.2)
GP1000 Barre panique
pour porte en verre
Tube de panique
intérieur illustré
3.2.3 Pour régler la longueur du tube :
974007
Réglages : hauteur ou longueur du tube
Tube de panique
intérieur illustré
Tube de retour
•
Tourner le retour dans le sens horaire ou
antihoraire jusqu'à ce que la longueur désirée
soit atteinte.
Étape de référence
Étape 2.6.3
Étape 2.7.2
Étape 2.8.4
Étape 2.9.2
Loctite
Section
supérieure
du tube
10-2020
13
