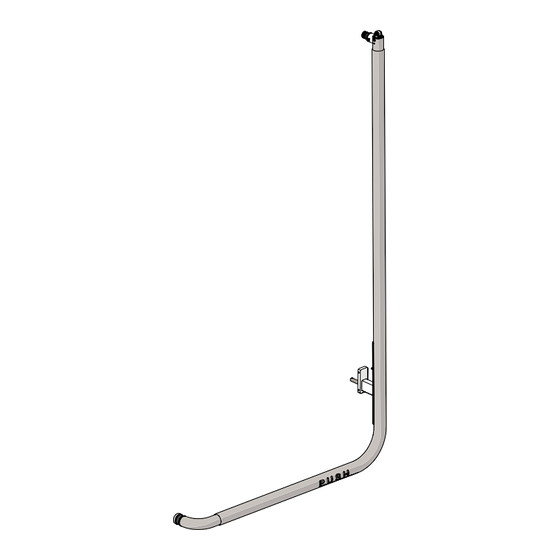

- Page 1 GP1000 Dispositif de barre panique pour porte en verre - montage sur rail à verrouillage par le haut (à utiliser avec les types de poignées extérieures : A, B, D, F, G, H, J, JS, L, LS, X, Z) Instructions d’installation 974002 –...
-
Page 2: Table Des Matières
Montage sur rail GP1000 à verrouillage sur le dessus de dormakaba Table des matières Instructions d’installation Table des matières Spécifications techniques Aperçu 1.1.1 Renseignements généraux 1.1.2 Utilisation prévue 1.1.3 Exigences/raccords/montage du verre 1.1.4 Exigences relatives aux panneaux de verre 1.1.5 Instructions de sécurité... -
Page 3: Spécifications Techniques
Montage sur rail GP1000 à verrouillage sur le dessus de dormakaba Spécifications techniques Instructions d’installation Spécifications techniques Aperçu Ces instructions sont destinées à l’installation du dispositif de la barre panique pour porte en verre GP1000 pour les versions de montage et de style suivantes : 1. -
Page 4: Spécifications Des Adhésifs
Montage sur rail GP1000 à verrouillage sur le dessus de dormakaba Spécifications techniques Instructions d’installation Général 1.1.9 Spécifications des adhésifs Tableau 1 Adhésif requis pour GP1000 (non inclus) Loctite® Threadlocker Description de la manipulation Temps Blue 242® Temps de réglage (temps entre l’application et le 10 minutes sur les métaux actifs (acier) -
Page 5: Composants Du Montage De La Poignée Extérieure - Boîtier De L'actionneur
Montage sur rail GP1000 à verrouillage sur le dessus de dormakaba Actionneur Instructions d’installation Composants du montage de la poignée extérieure - boîtier de l’actionneur Fig 3 REMARQUE : LE DISPOSITIF DE PANIQUE DOIT ÊTRE MONTÉ SUR LA PORTE EN POSITION HORIZONTALE. -
Page 6: Composants Du Montage De La Poignée Extérieure - Espaceur Supérieur
Montage sur rail GP1000 à verrouillage sur le dessus de dormakaba Poignée extérieure - espaceur supérieur Instructions d’installation Composants du montage de la poignée extérieure - espaceur supérieur Fig 4 Plaque de montage sur Options de poignée rail supérieur dos à dos Côté... -
Page 7: Composants Du Montage De La Poignée Extérieure - Espaceur Inférieur
