Tôle de serrage (XAS2-xxx-001-NN)
Distance entre le câble et le variateur d'entraînement
Les valeurs figurant au tableau suivant permettent de déterminer la distance
entre le câble et le variateur d'entraînement et de planifier les réalisations
d'armoire de distribution.
Les valeurs sont valables pour les câbles de Rexroth et le diamètre maximal du
câble.

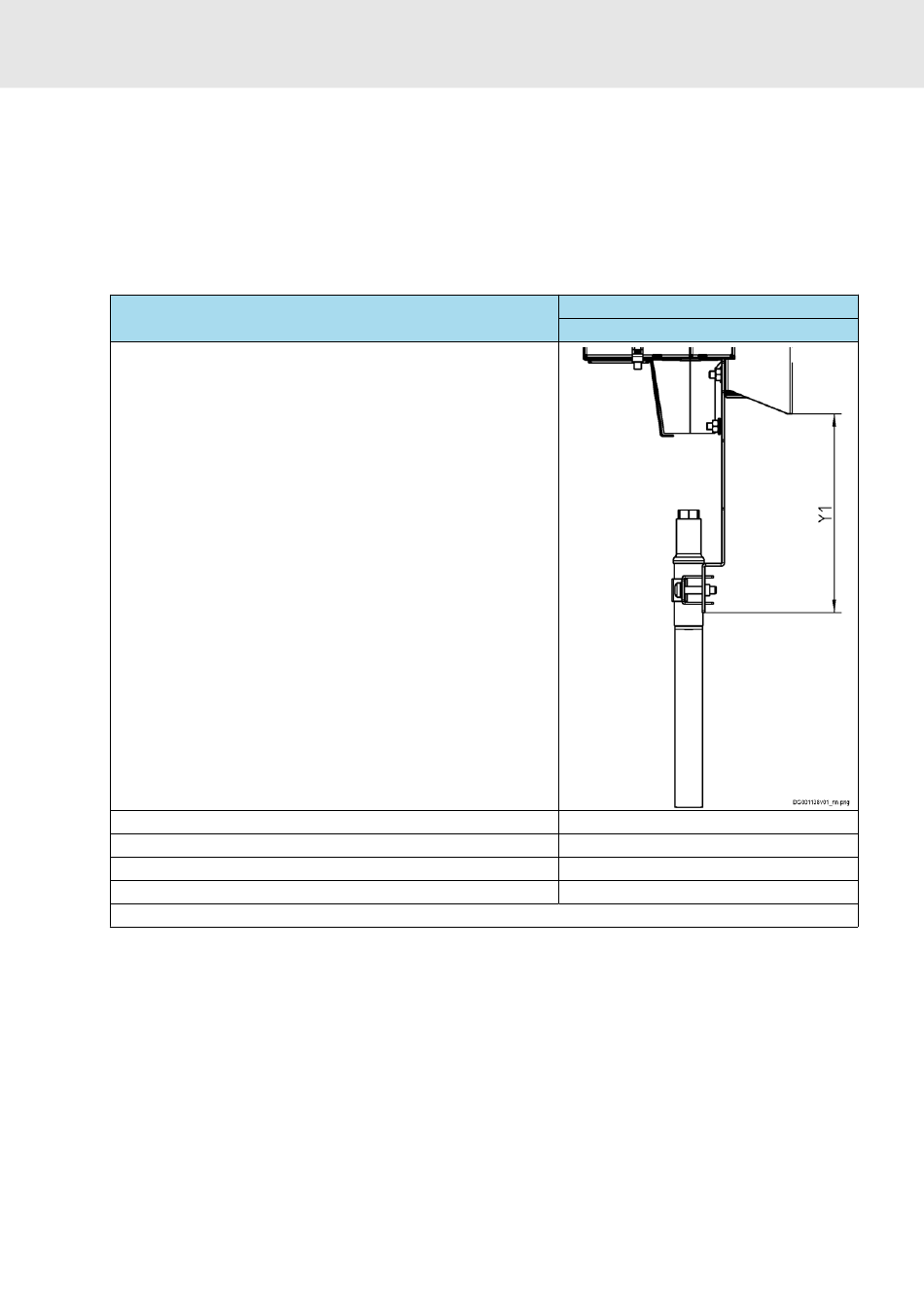

Tab. 11 : Distance entre le câble et le variateur d'entraînement
XCS*-W0210/250/280
XMS*-W0210/250/280
XCS*-W0150/180
XMS*-W0150/180
R911392533, Édition 02
Appareil
Y1 : Distance entre le tôle de serrage et le variateur d'entraînement
ctrlX DRIVE
XAS2, raccordement du blindage
XAS2-xxx-001-NN
Sortie de câble vers le bas
223
223
176,5
176,5
53 / 250
