Installation électrique
XCS*-W0100/120
Relier la cosse à plage ronde M5 du conducteur de protection avec le boîtier de
l'appareil (identification
Couple de serrage : 4,5 Nm

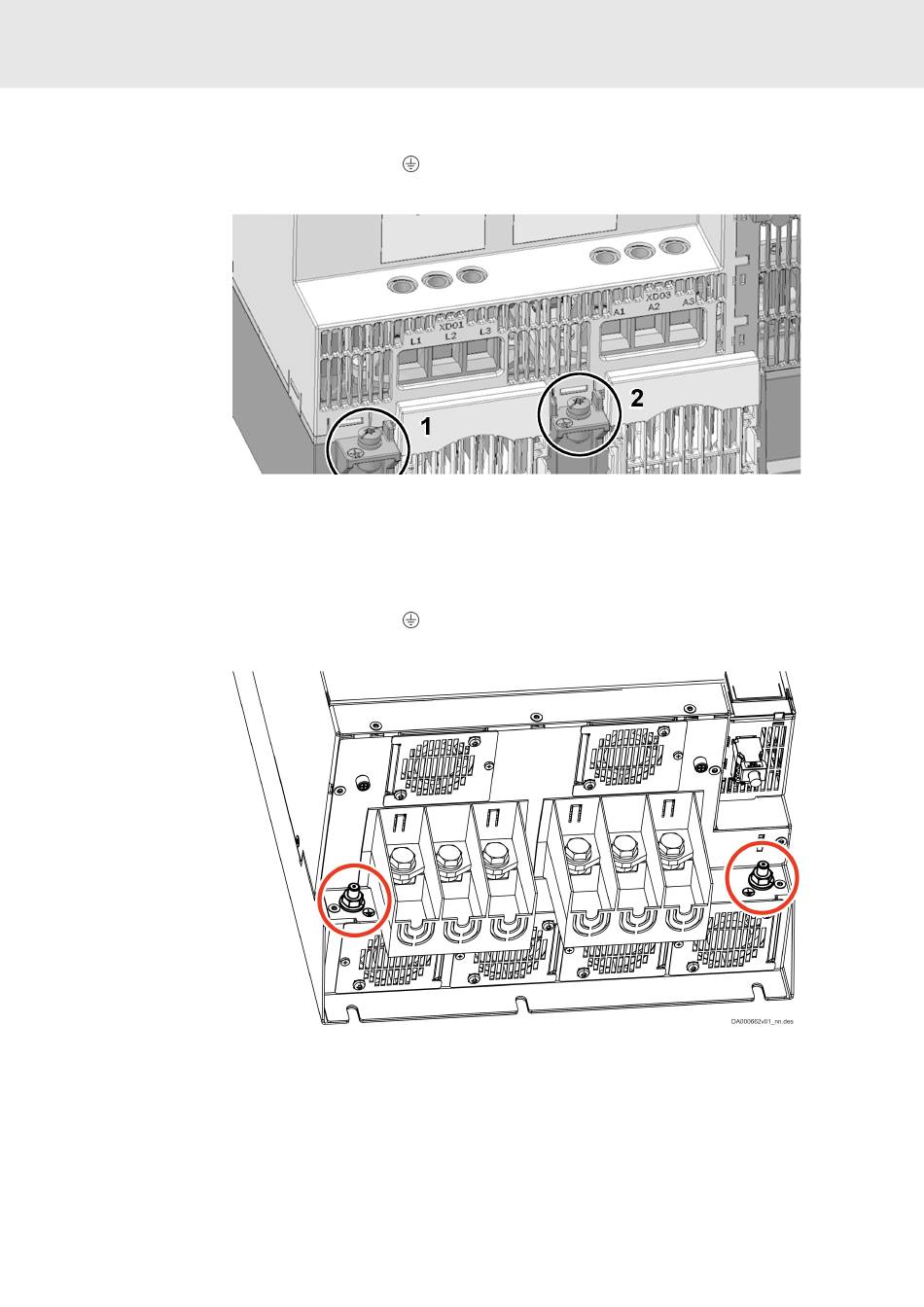

Fig. 37 : Point de raccordement conducteur de protection
1 Secteur
2 Moteur
XCS*/XMS*-*02xx/*03xx
Relier la cosse à plage ronde M8 du conducteur de protection avec le boîtier de
l'appareil (identification
Couple de serrage : 8 Nm
Fig. 38 : Point de raccordement conducteur de protection (exemple XCS*-
W02xx)
