ctrlX DRIVE
157 / 250
Installation électrique
Conducteur de protection : matériau et section transversale
Pour le conducteur de protection, utiliser le même métal (cuivre par ex.) que
pour les conducteurs externes.
Veiller à une section suffisante des conduites pour les connexions du raccorde-
ment du conducteur de protection de l'appareil au système de mise à la terre
dans l'armoire de distribution.
Section des connexions du conducteur de protection : Au moins 10 mm
, mais
2
pas moins que la section des conducteurs externes du câble d'alimentation.
Monter également le boîtier sur une plaque de montage métallique à nu. Relier
également la plaque de montage avec un conducteur d'une section au moins
équivalente avec le système de mise à la terre de l'armoire de distribution.
M5 (boîtier)
Relier la cosse à plage ronde M5 du conducteur de protection avec le boîtier de
l'appareil (identification
).
Couple de serrage : 2,8 Nm

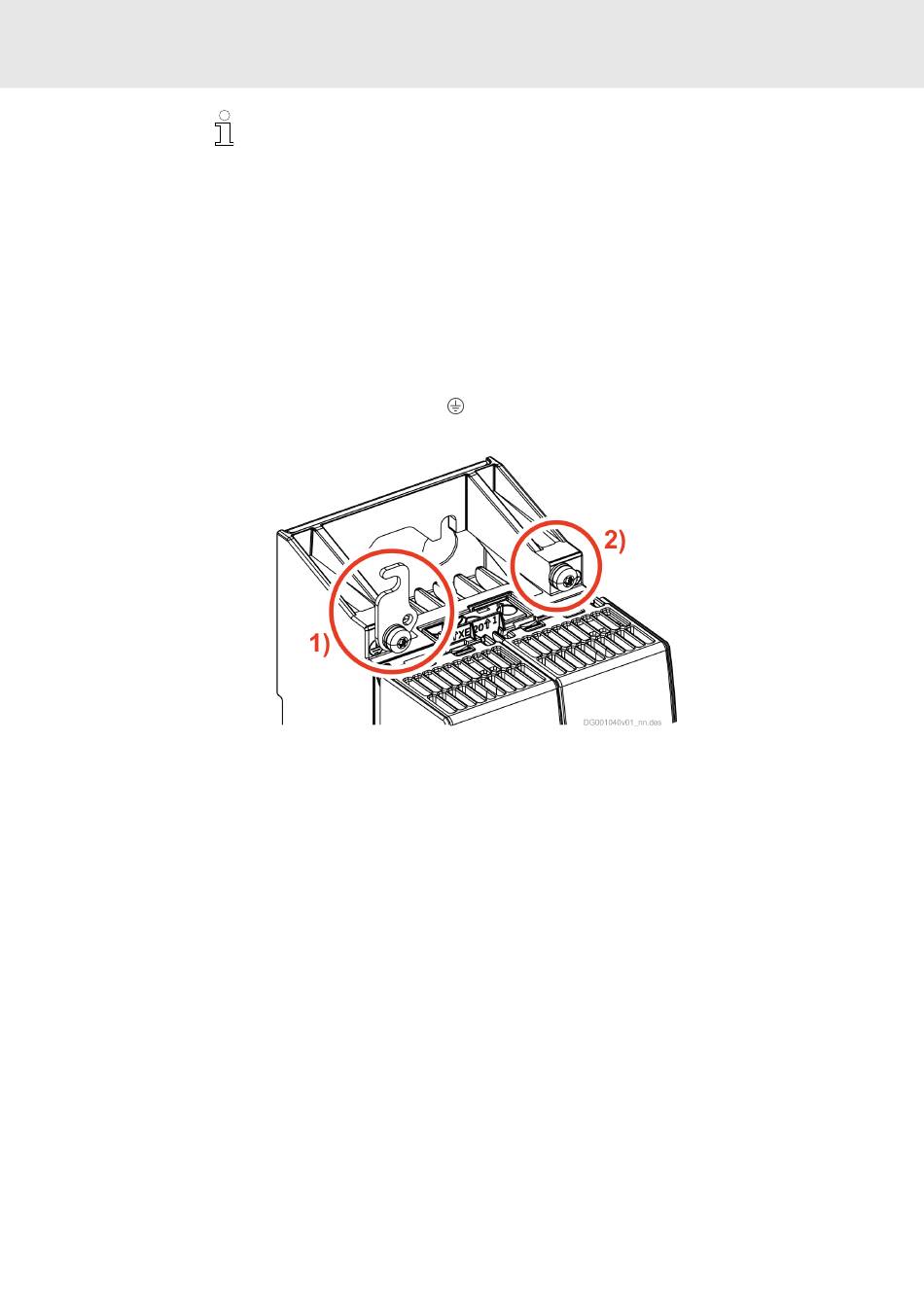

Fig. 36 : Point de raccordement conducteur de protection
1) Raccordement du blindage avec crochet pivotant pour la connexion avec
l'appareil adjacent
2) Raccordement du blindage
R911392533, Édition 02
Bosch Rexroth AG
