Pose de câble d'alimentation moteur et de câble de codeur moteur
Poser le câble d'alimentation moteur et le câble de codeur moteur aussi bien
dans l'armoire de distribution que hors de l'armoire de distribution, le long
de surfaces métalliques mises à la terre, afin de minimiser un rayonnement
de champs parasites. Si possible, poser les câbles d'alimentation moteur et le
câble de codeur moteur dans des conduites pour câbles métalliques mises à la
terre.
Poser le câble d'alimentation moteur et le câble de codeur moteur
● à une distance d'au moins d5 = 100 mm par rapport aux conduites antipara-
● si possible, dans des conduites pour câbles propres respectives
Pose de câbles d'alimentation moteur et de câbles d'alimentation électrique
Pour les convertisseurs de fréquence (variateurs d'entraînement avec raccorde-
ment secteur propre), poser les câbles d'alimentation moteur et les câbles
d'alimentation électrique (non filtrés) sur une longueur de 300 mm maximum
en parallèle côte à côte. Après cette longueur, faites passer le câble d'alimenta-
tion moteur et le câble secteur dans des directions opposées, idéalement dans
des conduites pour câbles séparées.
Les câbles d'alimentation moteur devraient idéalement sortir de l'armoire de
distribution éloignés d'au moins d3 = 200 mm du câble secteur (filtré).

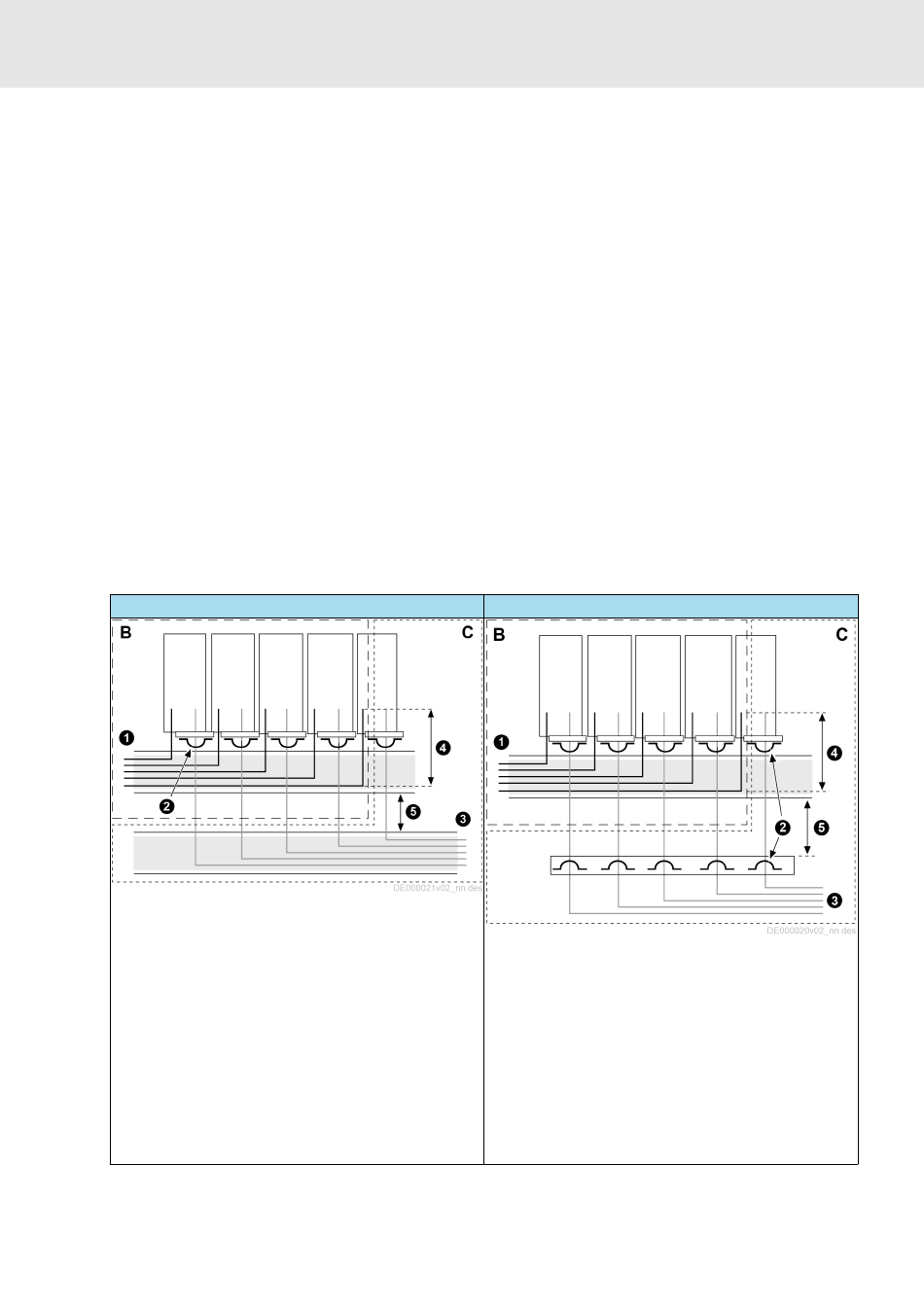

Tab. 54 : Convertisseur de fréquence – Pose de câble d'alimentation moteur
avec conduite pour câbles
B Plage B
C Plage C
1 Conduite pour câbles – câbles d'alimentation
électrique
2 Blindage du câble d'alimentation moteur via
des colliers en un point au moins ; alternative-
ment, sur l'appareil ou sur la plaque de montage
sur l'armoire de distribution
3 Conduite pour câbles – câble d'alimentation
moteur
4 Pose parallèle sur au moins 300 mm de câbles
d'alimentation réseau et câbles d'alimentation
moteur
R911392533, Édition 02
sites et aux câbles et lignes de signaux
(alternativement via une tôle intermédiaire mise à la terre)
Installation électrique
sans conduite pour câbles
B Plage B
C Plage C
1 Conduite pour câbles – câbles d'alimentation
électrique
2 Blindage du câble d'alimentation moteur via
des colliers en un point au moins ; alternative-
ment, sur l'appareil ou sur la plaque de montage
sur l'armoire de distribution
3 Sortie d'armoire de distribution des câbles
d'alimentation moteur
ctrlX DRIVE
139 / 250
