ctrlX DRIVE
106 / 250

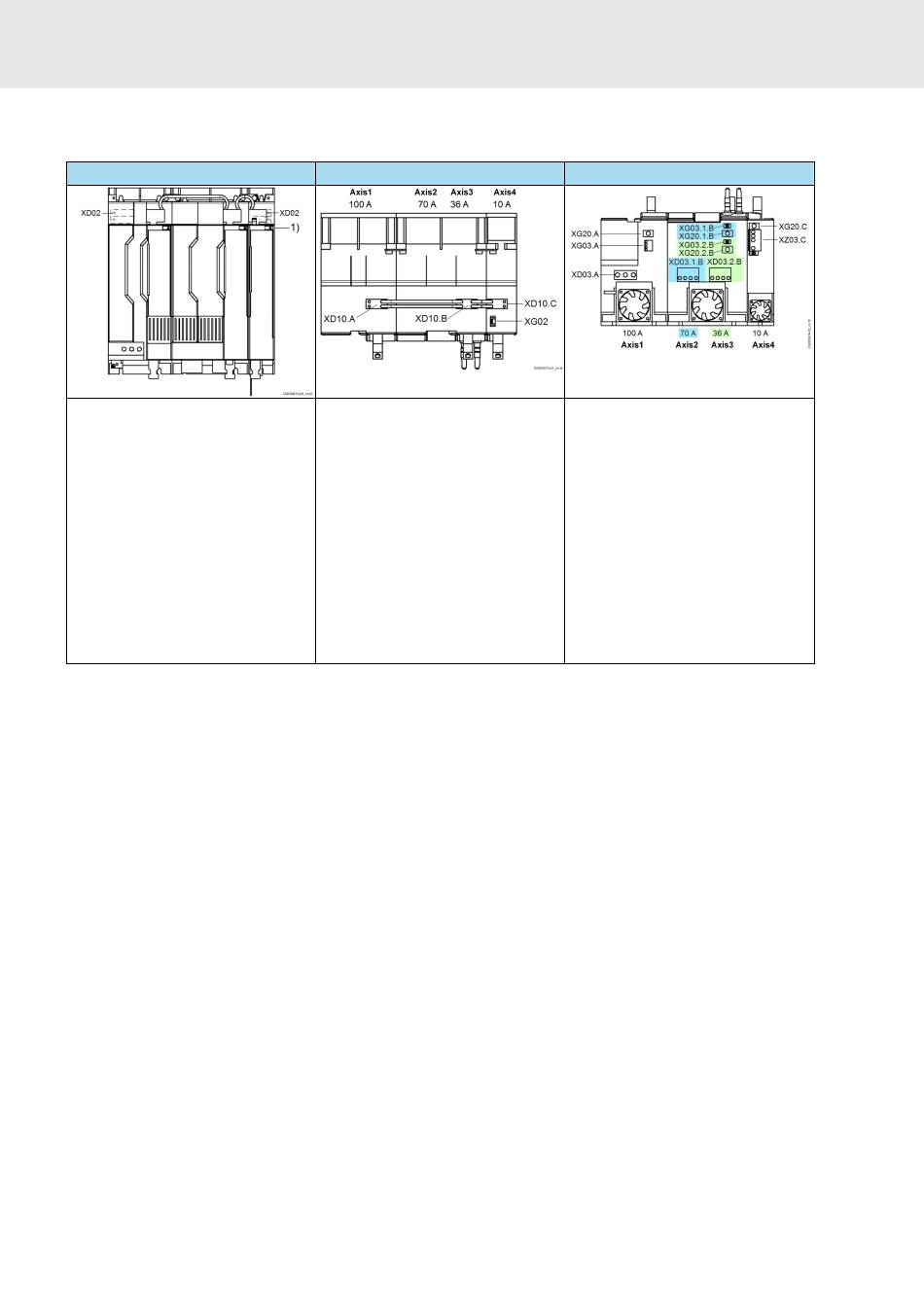

XMQ*-WQ002, points de raccordement
9.7
XMQ*-WQ002, points de raccordement
Tab. 43 : Points de raccordement
Face avant
1) lettre pour le marquage du
module d'axe
XD02 : circuit intermédiaire
Bosch Rexroth AG
Face supérieure
X...A, X...B, X...C : points de rac-
cordement du module d'axe A, B
ou C
XD10 : tension de commande
XG02 : contact relais Prêt à
fonctionner
Face inférieure
X...A, X...B, X...C : points de rac-
cordement du module d'axe A, B
ou C
XD03 : raccordement moteur
XG03 : surveillance de la tempé-
rature du moteur et du frein de
parking du moteur
XG20 : raccordement du codeur
numérique
XZ03 : raccordement hybride
(moteur, surveillance de la tem-
pérature du moteur, frein de
parking du moteur)
R911392533, Édition 02
