Schéma de raccordement global XMQ*-WQ001

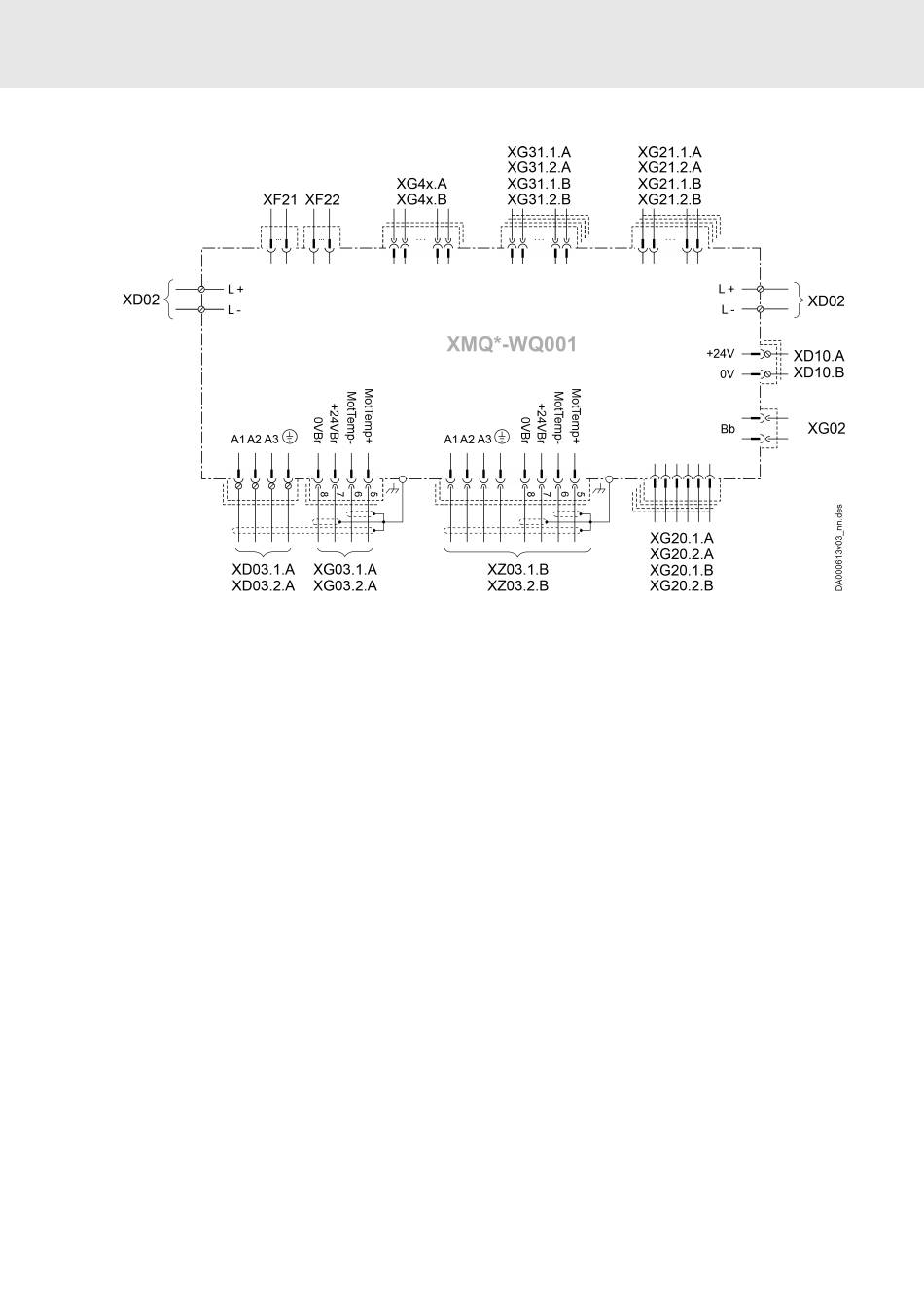

Fig. 33 : Schéma de raccordement global XMQ*-WQ001
X...A, X...B
Points de raccordement du
module d'axe A ou B
Xxxx.1/2.A/B Xxxx.1.A (axe1 : 54 A) ; Xxxx.2.A
(axe2 : 36 A) ; Xxxx.1.B (axe3 :
20 A) ; Xxxx.2.B (axe4 : 10 A)
XD02
Circuit intermédiaire
XD03
Moteur
XD10
Tension de commande
XF21, XF22
Communication
XG02
Contact relais Prêt à fonctionner
XG03
Surveillance de la température du
moteur et frein de parking du
moteur
R911392533, Édition 02
Installation électrique
XG20
Capteur numérique
XG21
Multi-codeur (en option)
XG31
Entrées/sorties numériques ;
entrée analogique
XG4x
Technique de sécurité
XZ03
Moteur, surveillance de la tempéra-
ture du moteur, frein de parking du
moteur
ctrlX DRIVE
153 / 250
