Protection contre les contacts

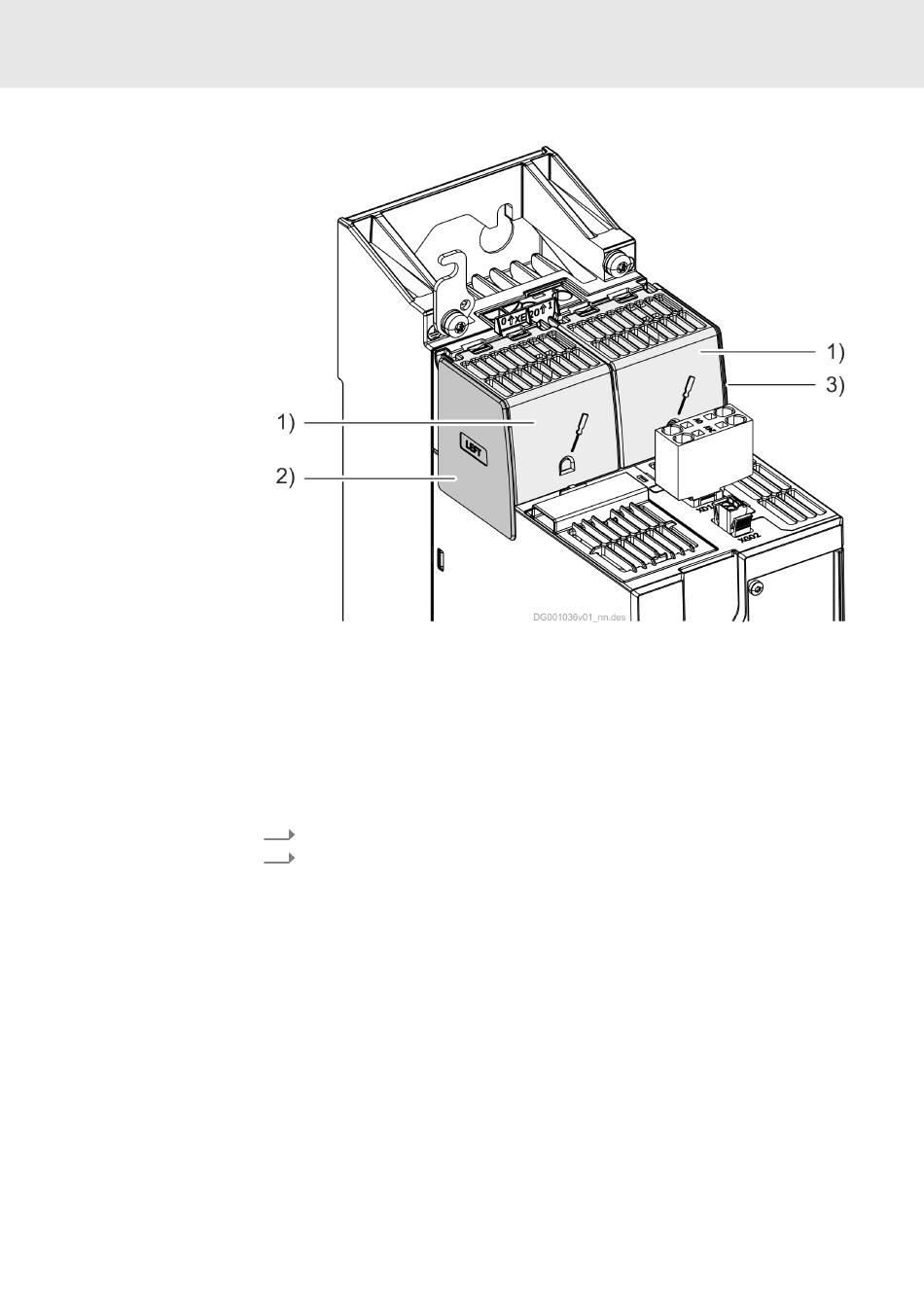

Fig. 41 : Protection contre les contacts
1) Volet de protection contre les contacts
2) Plaque de protection contre les contacts (LEFT ; R911400453)
3) Plaque de protection contre les contacts (RIGHT ; R911400452)
Les appareils sont livrés équipés par défaut de protection contre les contacts.
La plaque de protection contre les contacts ne doit être retirée que pour relier
le circuit intermédiaire des appareils adjacents entre eux.
Démonter la protection contre les contacts
1.
2.
R911392533, Édition 02
Déverrouiller et rabattre le volet de protection contre les contacts.
Déplacer la plaque de protection contre les contacts vers le haut et la
retirer.
ctrlX DRIVE
Installation électrique
Bosch Rexroth AG
169 / 250
