ctrlX DRIVE
170 / 250
Installation électrique

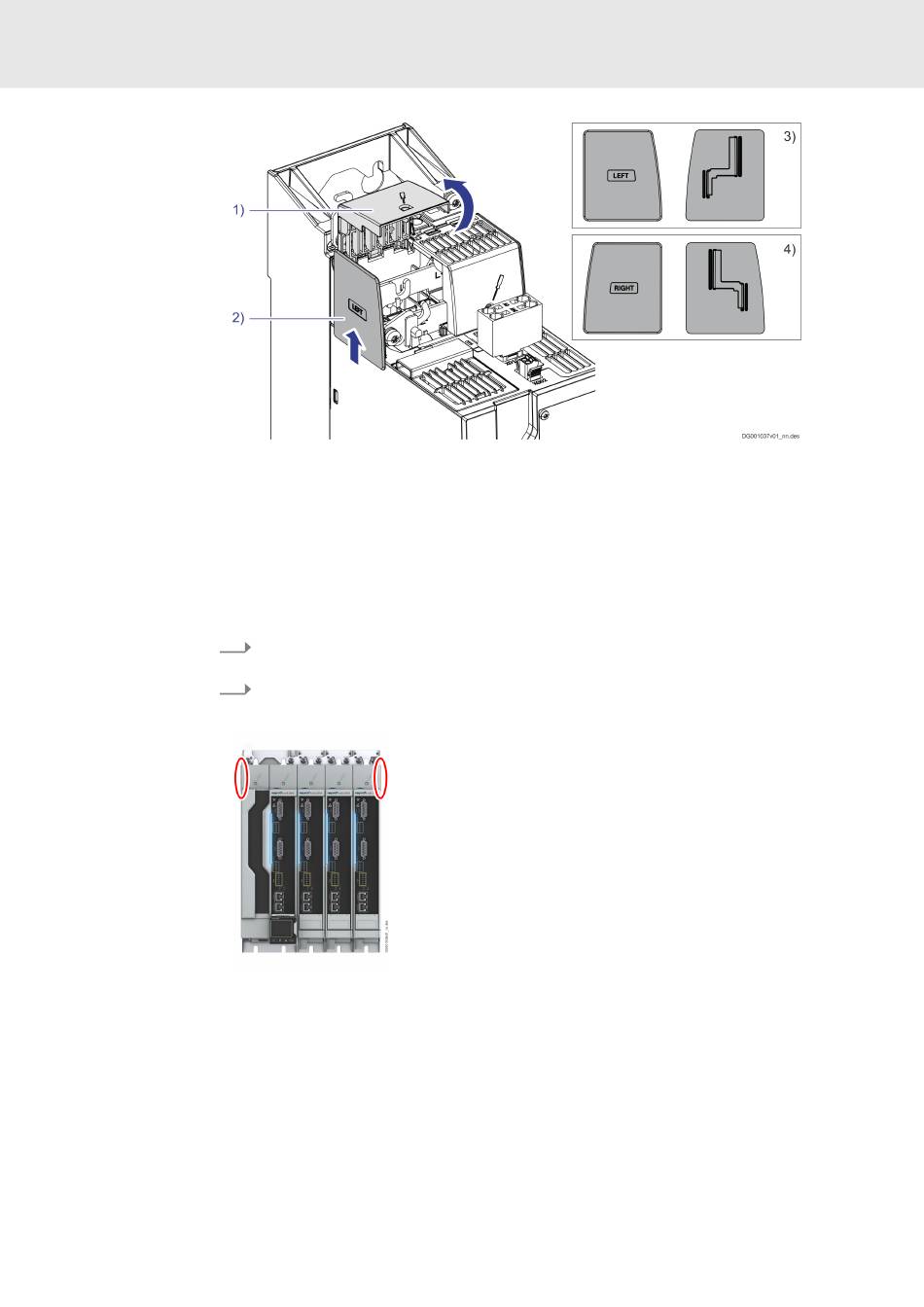

Fig. 42 : Protection contre les contacts
1) Volet de protection contre les contacts
2) Plaque de protection contre les contacts
3) Plaque de protection contre les contacts à gauche (face avant et face
4) Plaque de protection contre les contacts à droite (face avant et face arrière)
Ensemble d'axes
Lorsque plusieurs appareils sont montés côte à côte dans l'ensemble d'axes :
1.
2.
Bosch Rexroth AG
arrière)
Avant le montage : Retirer toutes les plaques de protection contre les
contacts superflues.
Après le montage : S'assurer que la plaque de protection contre les con-
tacts est présente sur le premier et le dernier appareils.
R911392533, Édition 02
