ctrlX DRIVE
104 / 250
XMD, points de raccordement
9.5.2
XMD*-*5454/-*7070

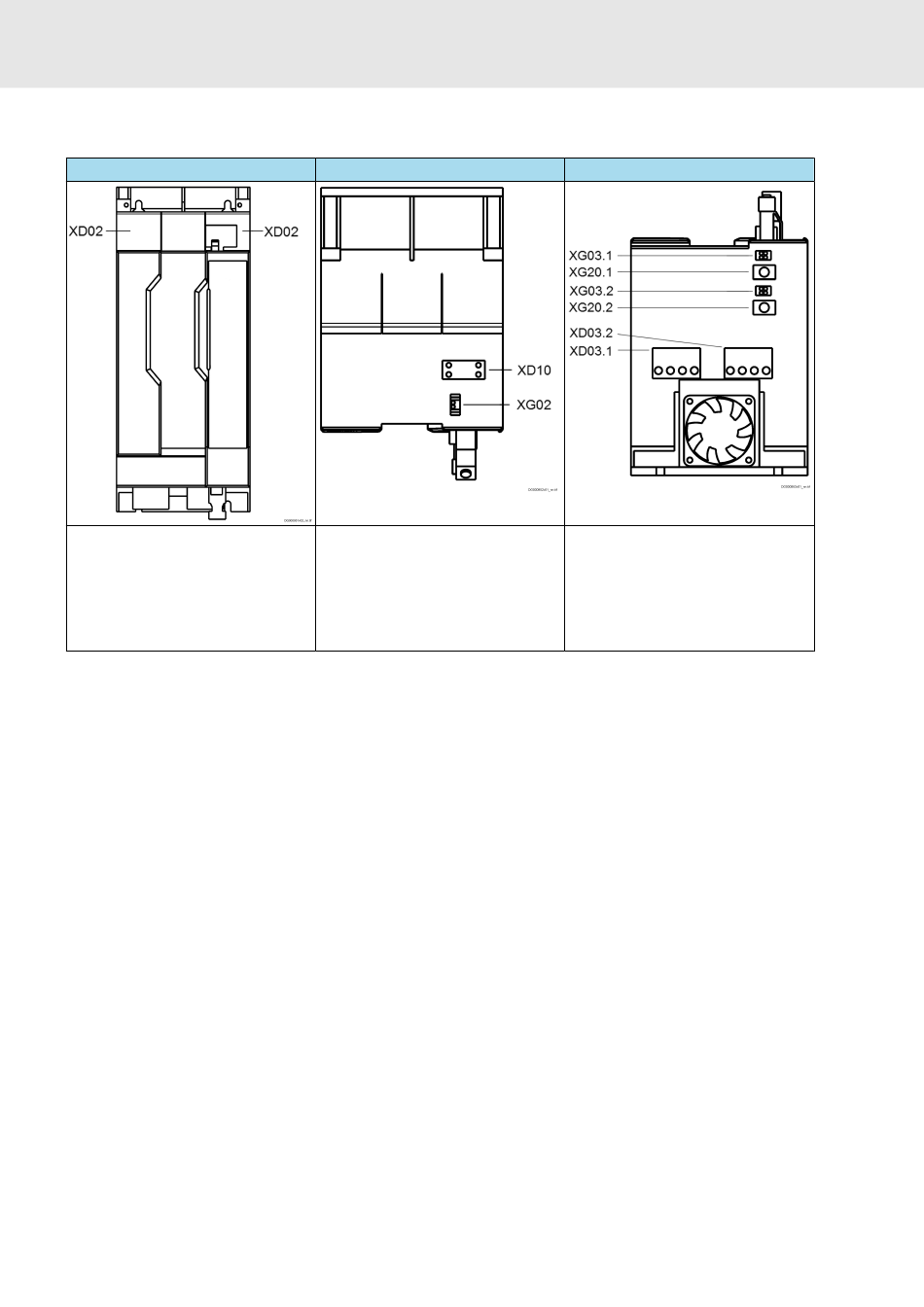

Tab. 41 : Points de raccordement
Face avant
XD02 : circuit intermédiaire
Bosch Rexroth AG
Face supérieure
XD10 : tension de commande
XG02 : contact relais Prêt à
fonctionner
Face inférieure
XG20 : raccordement du codeur
numérique
XD03 : raccordement moteur
XG03 : surveillance de la tempé-
rature du moteur et du frein de
parking du moteur
R911392533, Édition 02
