ctrlX DRIVE
100 / 250
XMS, points de raccordement
9.4.3
XMS*-W0100, -W0120

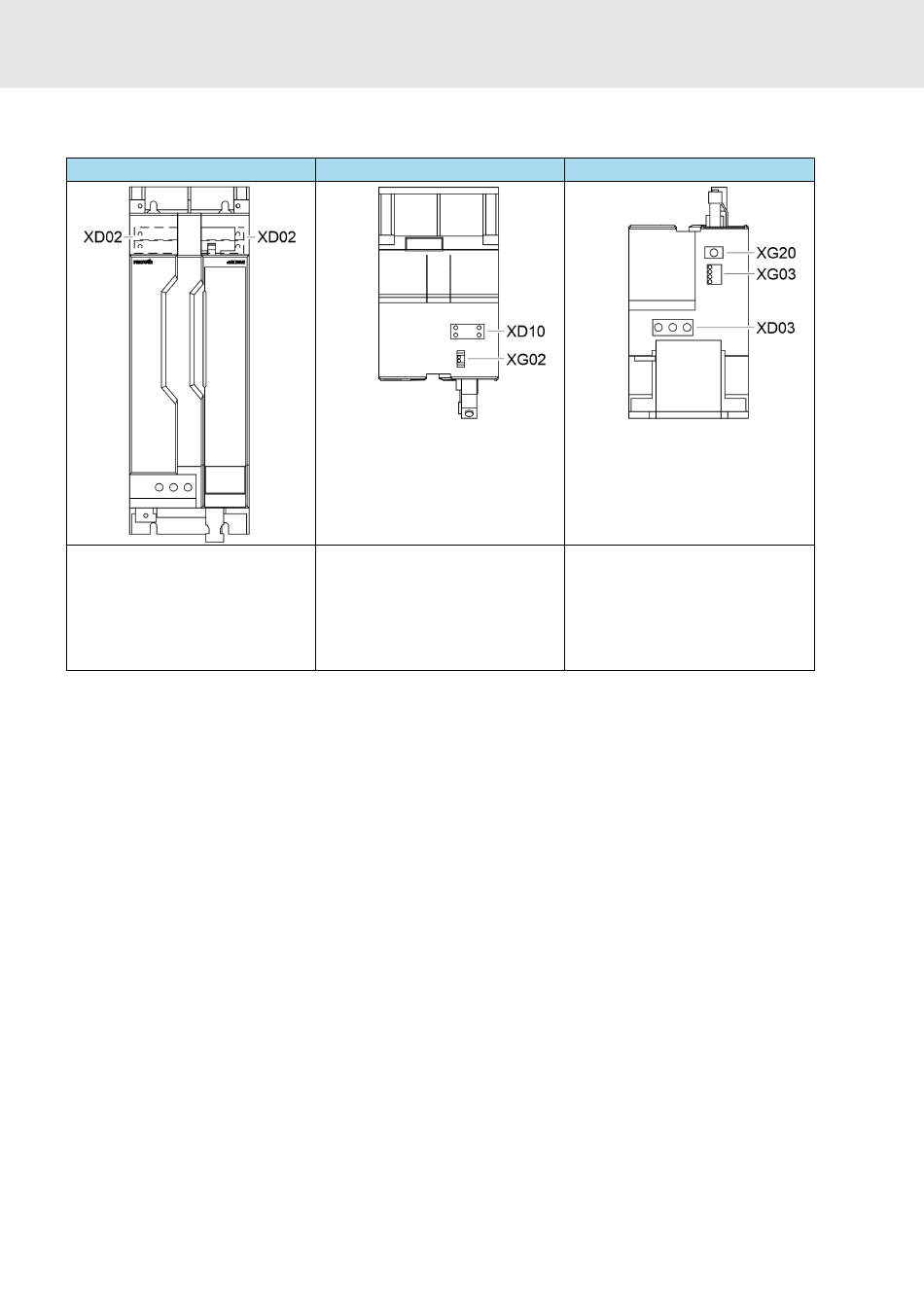

Tab. 37 : Points de raccordement XMS*-W0100, -W0120
Face avant
XD02 : circuit intermédiaire
Bosch Rexroth AG
Face supérieure
XD10 : tension de commande
XG02 : contact relais Prêt à
fonctionner
Face inférieure
XG20 : raccordement du codeur
numérique
XG03 : surveillance de la tempé-
rature du moteur et du frein de
parking du moteur
XD03 : raccordement moteur
R911392533, Édition 02
