ctrlX DRIVE
98 / 250
XMS, points de raccordement
9.4
XMS, points de raccordement
9.4.1
XMS*-W0006 ... 36

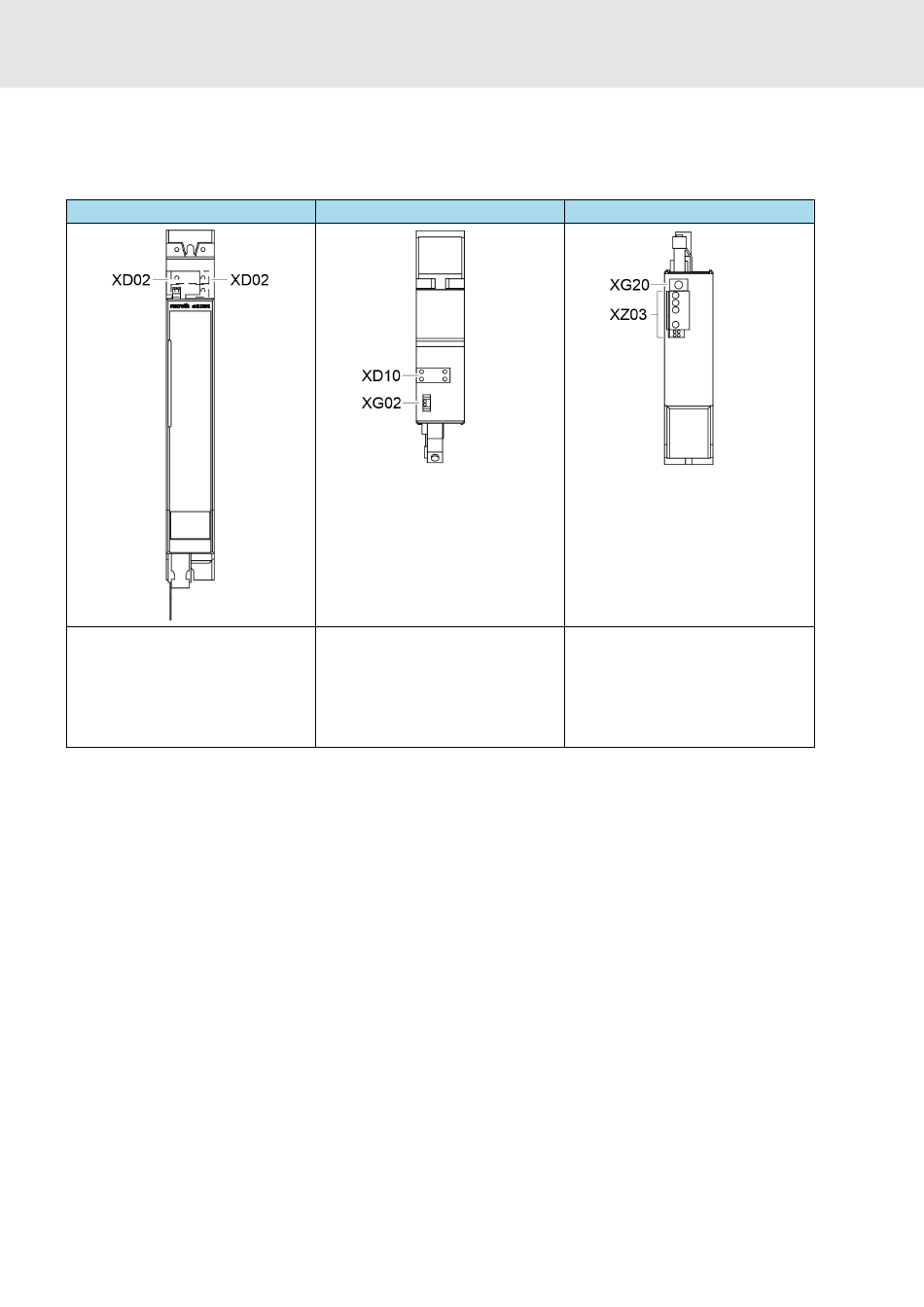

Tab. 35 : Points de raccordement XMS*-W0006 ... 36
Face avant
XD02 : circuit intermédiaire
Bosch Rexroth AG
Face supérieure
XD10 : tension de commande
XG02 : contact relais Prêt à
fonctionner
Face inférieure
XG20 : raccordement du codeur
numérique
XZ03 : raccordement hybride
(moteur, surveillance de la tem-
pérature du moteur, frein de
parking du moteur)
R911392533, Édition 02
