Schéma de raccordement global XVR
XVR*-W0048 ... W0100

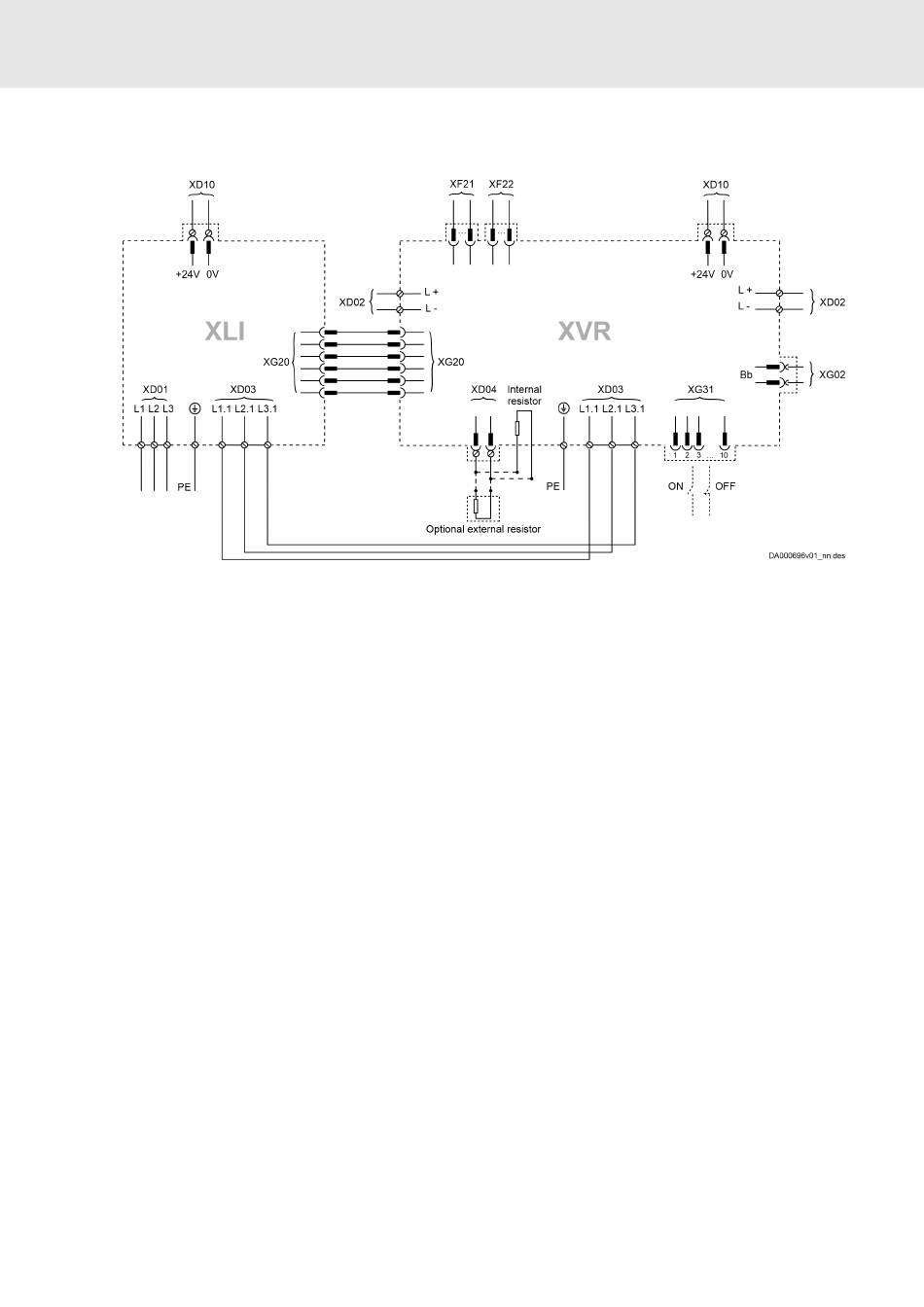

Fig. 35 : Schéma de raccordement global XVR*-W0048 ... W0100
XD01
Secteur
XD02
Circuit intermédiaire
XD03
Secteur XLI-XVR
XD04
Résistance de freinage externe ou
interne
XD10
Tension de commande
XF21, XF22 Communication
R911392533, Édition 02
Installation électrique
XG02
Contact relais Prêt à fonctionner
XG20
Bus XLI
XG31
Entrées/sorties numériques ; entrée
analogique
XLI
Module de connexion secteur
XVR
Appareil d'alimentation
ctrlX DRIVE
