XF10, XF50, XF51
Description
Le point de raccordement est conforme à la norme IEEE 802.3.
P1, P2, P3
P1 signifie « Port 1 » et P2 signifie « Port 2 ». Cela permet d'affecter le comp-
teur d'erreur du micrologiciel directement à un port.
Raccordement XF10
Interface Fast Ethernet pour la connexion au réseau
● Ingénierie Ethernet
Raccordement XF50
Interface Fast Ethernet pour les bus de terrain à base d'Ethernet (maître)
● Sortie de maître EtherCAT
Raccordement XF51
Interface Fast Ethernet pour les bus de terrain à base d'Ethernet
● Sortie de maître EtherCAT (option)
● Ingénierie Ethernet (option)

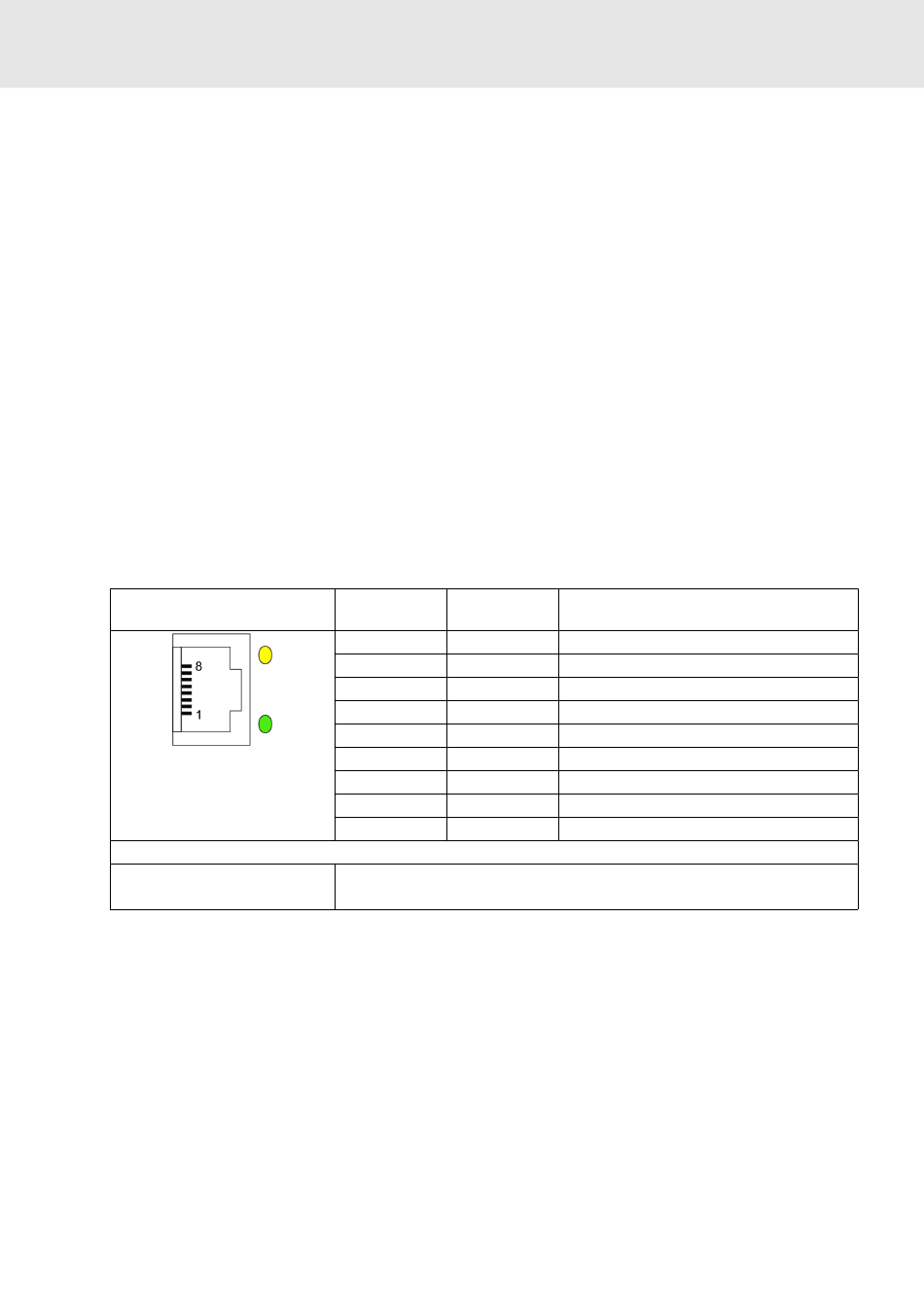

Fonction, affectation des raccordements, caractéristiques
Vue
Caractéristiques
Standard
R911392533, Édition 02
Raccorde-
Nom de signal Fonction
ment
8
n. c.
7
n. c.
6
RD-
5
n. c.
4
n. c.
3
RD+
2
TD-
1
TD+
Boîtier
● Ethernet
● Type : RJ-45, 8 pôles, blindé
ctrlX DRIVE
Installation électrique
-
-
Receive, Differential Input -
-
-
Receive, Differential Input +
Transmit, Differential Output -
Transmit, Differential Output +
Raccordement du blindage
217 / 250
