SafeMotion M5

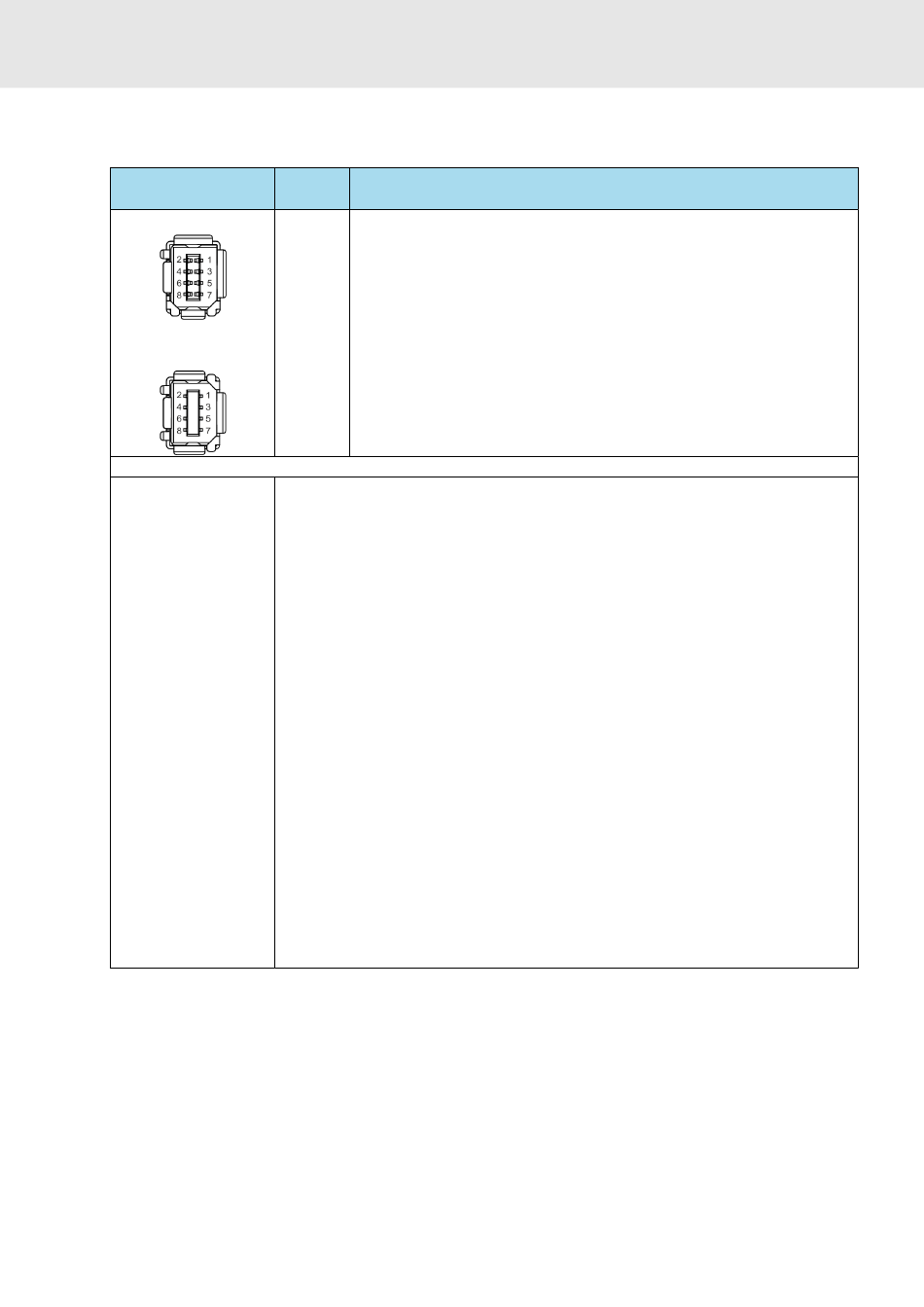

XG42, XG43, technique de sécurité SafeMotion (communication)
Vue
XG42 :
XG43 :
Câble de raccorde-
ment
R911392533, Édition 02
Identifi-
cation
XG42
Points de raccordement pour le bus de sécurité ctrlX SAFETYlink :
XG43
XG42 : entrée
XG43 : sortie
● Longueur maximale d'un câble entre deux points de raccordement : 15 m
● Nombre de participants à la zone de sécurité :
– maximum : 16
– minimum : 1
● Câbles confectionnés disponibles :
– RKB0061
Des câbles courts pour la connexion des appareils disposés côte à côte
dans l'armoire de distribution.
Longueurs disponibles : 0,25 m ; 0,35 m ; 0,55 m
Rayon de courbure minimal en cas de pose fixe : 4xD (= 4x6,3 mm =
25,2 mm)
Rayon de courbure minimal en cas de pose flexible : 8xD (= 8x6,3 mm =
50,4 mm)
Référence commande d'un câble long de 0,55 m : RKB0061/00,55
– RKB0062
Des câbles longs pour la connexion des participants à la communica-
tion plus éloignés même en dehors de l'armoire de distribution.
Longueurs disponibles : 1 m, 2 m, 3 m, ... 15 m, 20 m, 30 m, 50 m,
75 m, 100 m
Rayon de courbure minimal en cas de pose fixe : 4xD (= 4x6,3 mm =
25,2 mm)
Rayon de courbure minimal en cas de pose flexible : 8xD (= 8x6,3 mm =
50,4 mm)
Référence commande d'un câble long de 5 m : RKB0062/005,0
ctrlX DRIVE
Installation électrique
Fonction
Bosch Rexroth AG
211 / 250
