ctrlX DRIVE
148 / 250
Installation électrique
Schéma de raccordement global XMS*-W0006...W0036

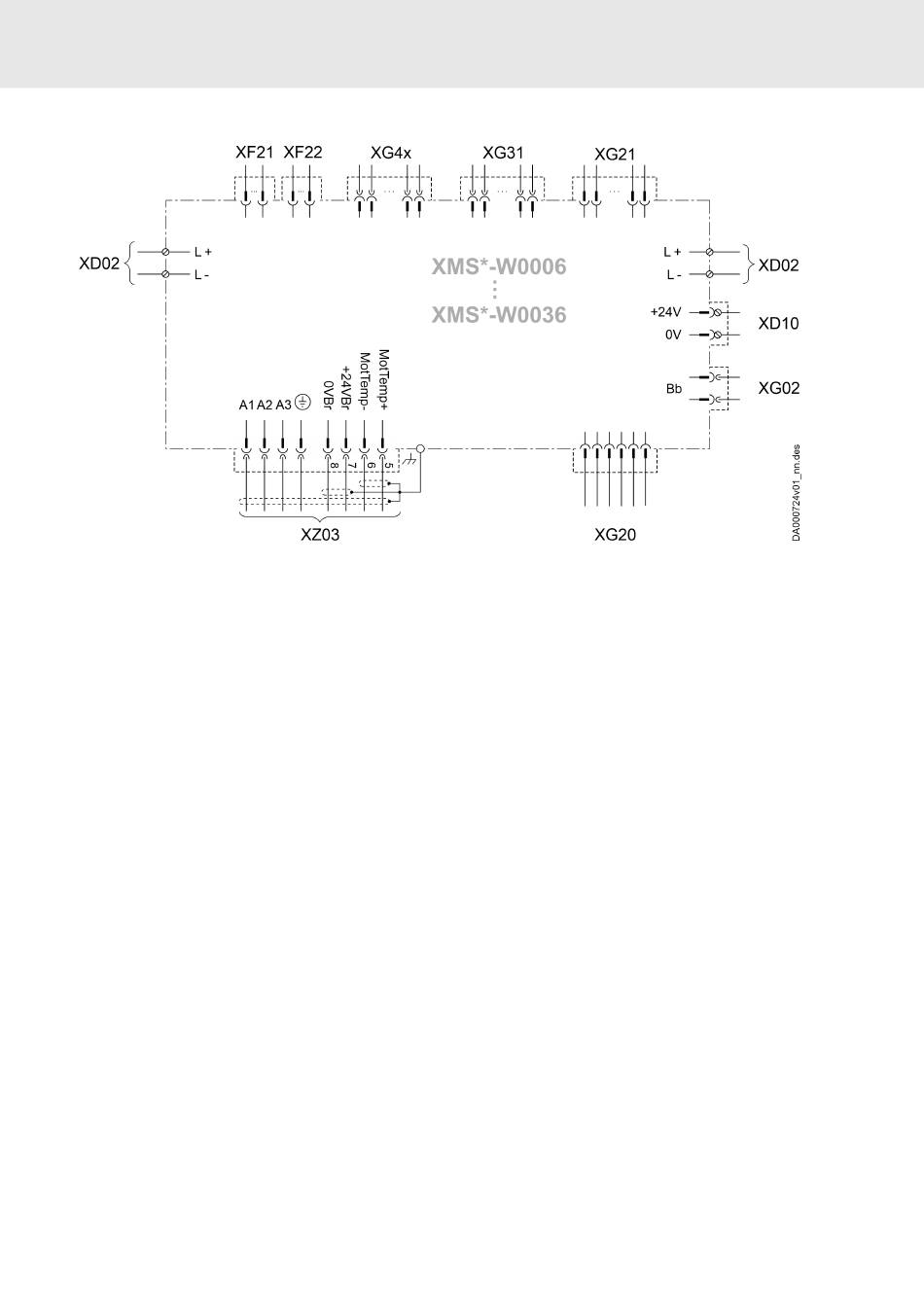

Fig. 28 : Schéma de raccordement global XMS*-W0006...W0036
XD02
Circuit intermédiaire
XD10
Tension de commande
XF21, XF22 Communication
XG02
Contact relais Prêt à fonctionner
XG20
Capteur numérique
XG21
Multi-codeur (en option)
Bosch Rexroth AG
XG31
Entrées/sorties numériques ; entrée
analogique
XG4x
Technique de sécurité
XZ03
Moteur, surveillance de la tempéra-
ture du moteur, frein de parking du
moteur
R911392533, Édition 02
