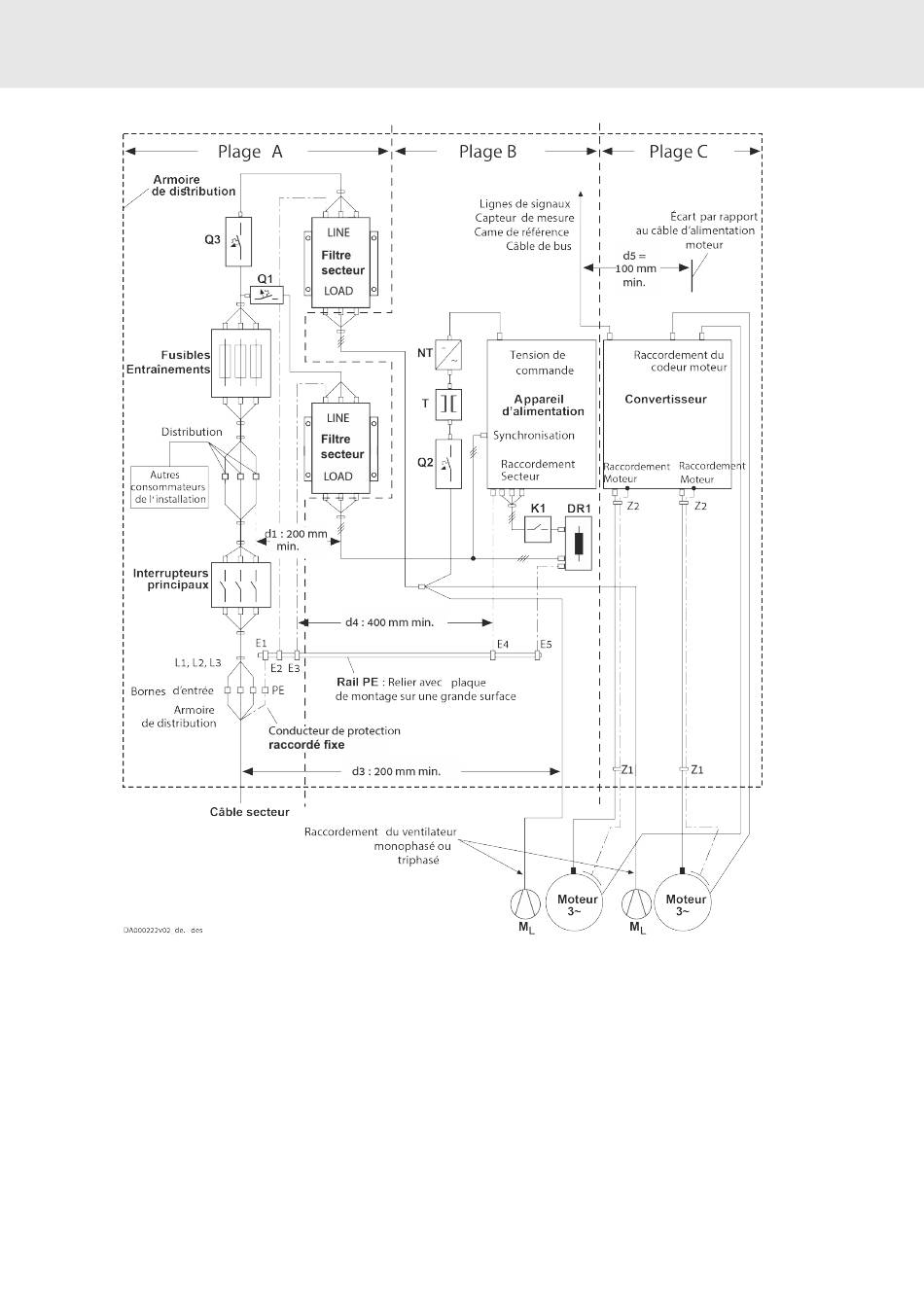

Fig. 22 : Zones CEM dans l'armoire de distribution
DR1
Self secteur ; en lien avec les appa-
reils d'alimentation XVR, le self sec-
teur est intégré dans le module
de connexion secteur XLI (filtre
secteur/self secteur/contacteur sec-
teur)
E1...E5
Conducteur de protection des com-
posants
K1
Contacteur secteur externe en cas
d'appareils d'alimentation sans con-
tacteur secteur intégré ; en lien avec
R911392533, Édition 02
Installation électrique
les appareils d'alimentation XVR, le
contacteur secteur est intégré dans
le module de connexion secteur
XLI (filtre secteur/self secteur/con-
tacteur secteur)
M
Ventilateur de moteur
L
NT
Bloc d'alimentation
Q1, Q2, Q3 Protection
T
Transfo
Z1, Z2
Points de raccordement de blindage
pour câbles
ctrlX DRIVE
135 / 250
Bosch Rexroth AG
