L Toma de auriculares (página 32)
Esta toma envía las señales de audio a los auriculares.
M Cubierta del conector (página 10)
Retire esta cubierta cuando conecte los cables.

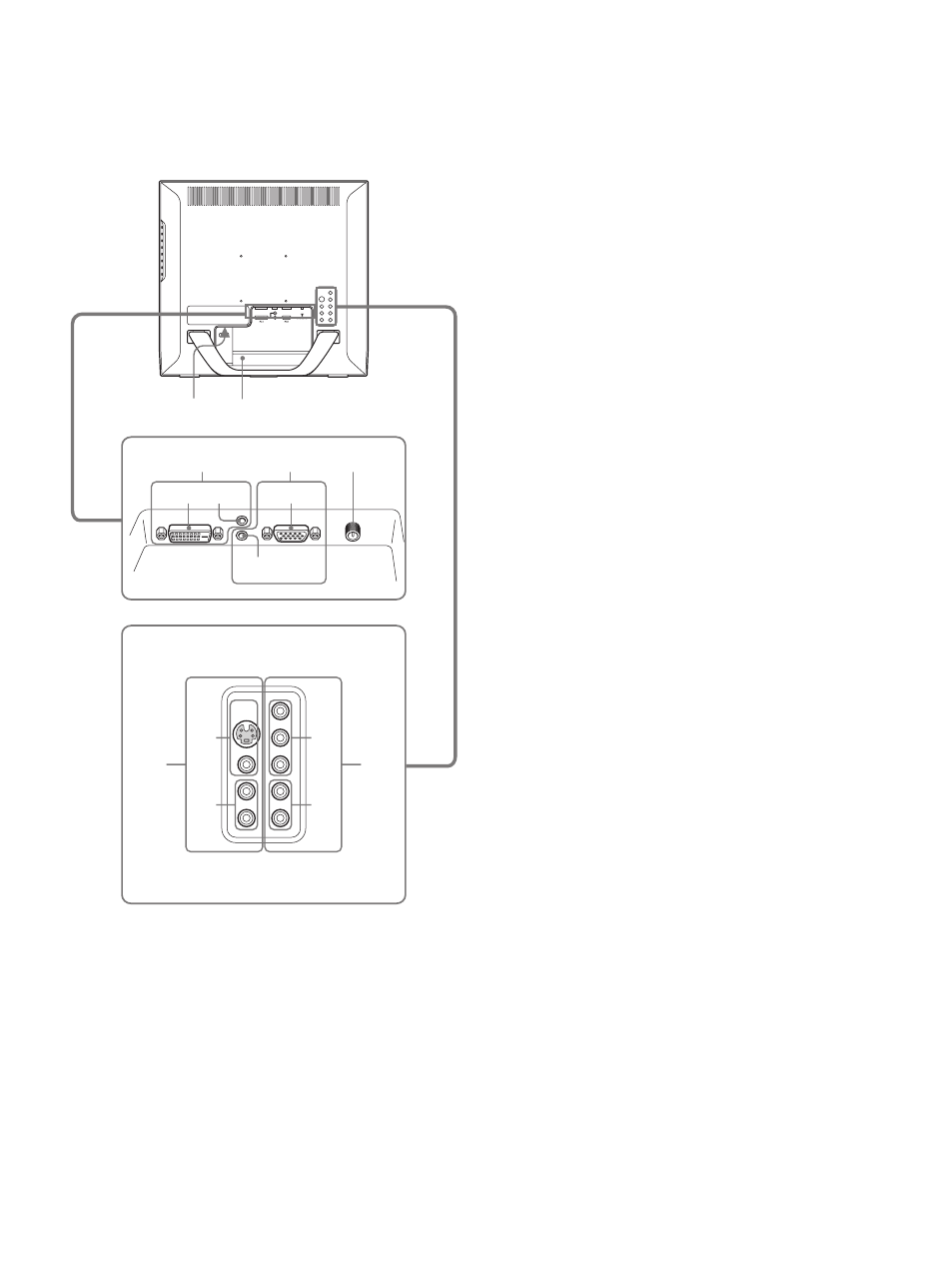

Parte posterior de la pantalla LCD
qf
qg
qh
1 2
PC 1
VIDEO 2 IN VIDEO 1 IN
1
ql
2
N Conector AC IN (página 13)
Conecta el cable de corriente (suministrado).
O Orificio de bloqueo de seguridad
Este orificio de bloqueo de seguridad debe utilizarse con el
sistema de seguridad Kensington Micro Saver Security
System.
Micro Saver Security System es una marca comercial de
Kensington.
P Conectores PC 1
8
qj
qk
1
PC 2 VHF/UHF
2
1
w;
2
1 Conector de entrada DVI-D (RGB digital) para
PC 1 (página 11)
Este conector recibe señales de vídeo RGB digitales
compatibles con DVI Rev.1.0.
2 Toma de entrada de audio para PC 1 (página 11)
Esta toma recibe las señales de audio al conectarse a la
toma de salida de audio de un ordenador o de otro equipo
conectado a PC 1.
Q Conectores PC 2
1 Conector de entrada HD15 (RGB analógico) para
PC 2 (página 11)
Este conector recibe señales de vídeo RGB analógicas
(0,700 Vp-p, positivas) y señales de sincronización.
2 Toma de entrada de audio para PC 2 (página 11)
Esta toma recibe las señales de audio al conectarse a la
toma de salida de audio de un ordenador o de otro equipo
conectado a PC 2.
R Toma VHF/UHF (página 13)
Esta toma recibe una señal de una antena.
S Tomas VIDEO 2
1 Tomas de entrada de vídeo compuesto/S video
para VIDEO 2 (página 12)
Estas tomas reciben señales de vídeo compuesto o S
video.
Cuando conecte un equipo de vídeo a la toma de entrada
de vídeo compuesto y de S video, aparecerá la señal de la
entrada de S video.
2 Tomas de entrada de audio para VIDEO 2
(página 12)
Estas tomas reciben las señales de audio al conectarse a
las tomas de salida de audio de una videograbadora o de
otro equipo conectado a VIDEO 2.
T Tomas VIDEO 1
1 Tomas de entrada de vídeo componente Y/PB/
PR para VIDEO 1 (página 12)
Estas tomas reciben señales de vídeo componente Y/P
P (Y/C /C , Y/B-Y/R-Y o Y/P
R B R
2 Tomas de entrada de audio para VIDEO 1
(página 12)
Estas tomas reciben señales de audio al conectarse a las
tomas de salida de audio de un reproductor de DVD o de
otro equipo conectado a VIDEO 1.
/
B
/P ).
