• Auspacken
- Packen Sie das Gerät vorsichtig aus
- Nehmen Sie bei Beschädigungen sofort den Tatbestand auf
(Post, Bahn oder Spedition)

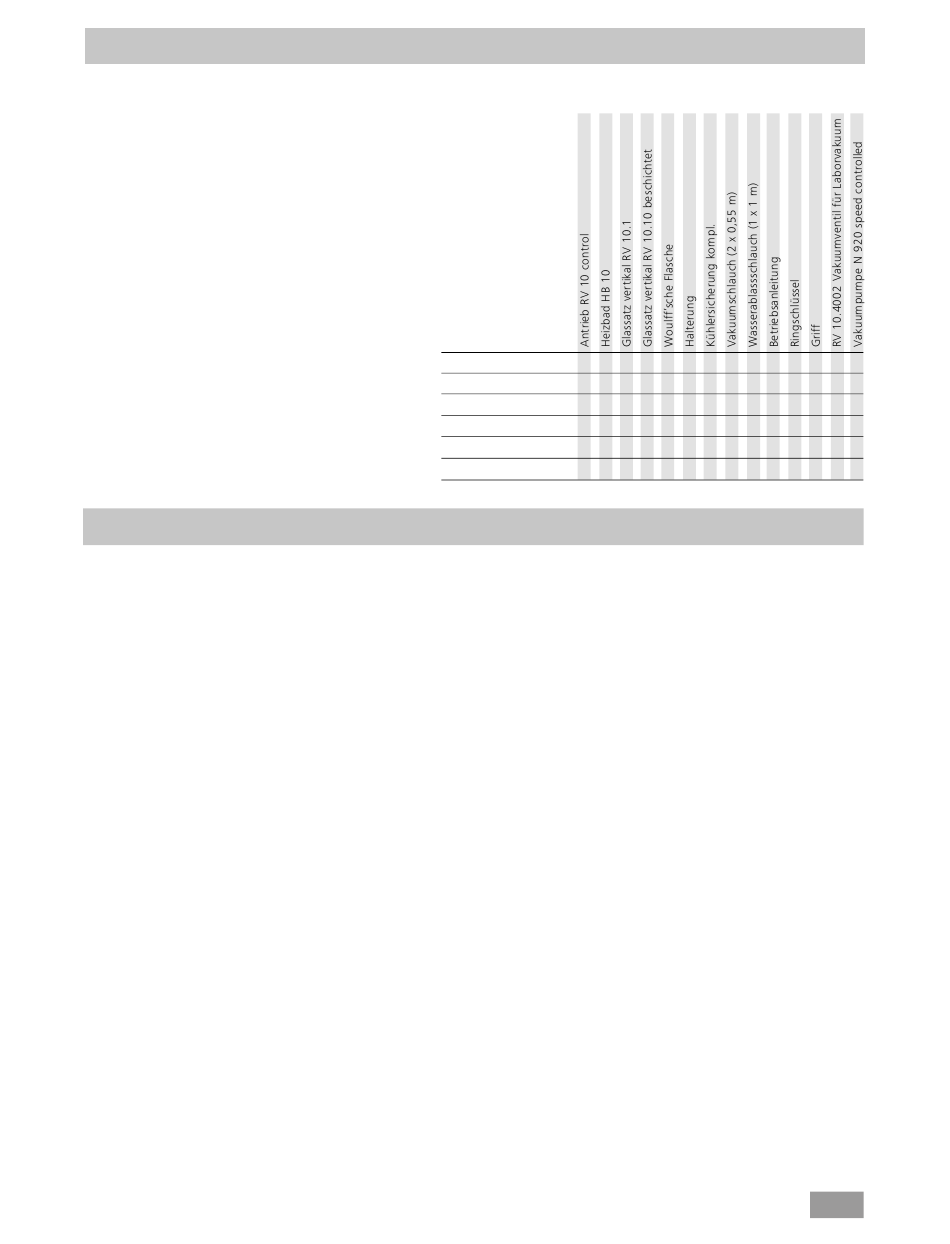

• Lieferumfang
siehe Tabelle
Destillation ist ein thermisches Trennverfahren für flüssige Stoffverbin-
dungen auf Grundlage stoffspezifischer, druckabhängiger Siedepunkte
durch Verdampfen und anschließender Kondensation.
Die Siedepunkttemperatur verringert sich mit sinkendem äußerem Druck,
so dass in der Regel bei vermindertem Druck gearbeitet wird. So kann
das Heizbad bei konstanter Temperatur (z.B. 60 °C) gehalten werden.
Über das Vakuum wird nun der Siedepunkt bei einer Dampftemperatur
von ca. 40 °C eingestellt. Das Kühlwasser für den Kondensationskühler
sollte nicht wärmer als 20 °C sein (60-40-20 Regel).
Zur Vakuumerzeugung sollte eine chemiefeste Membranpumpe mit
Vakuumcontroller eingesetzt werden, die durch Vorschalten einer
Woulff'schen Flasche und/oder eines Vakuumabscheiders vor Lösemittel-
rückständen geschützt wird.
Das Arbeiten mit einer Wasserstrahlpumpe zur Vakuumerzeugung kann
nur bedingt empfohlen werden, da bei diesen Systemen eine Kontamina-
tion der Umwelt durch Lösemittel stattfinden kann.
Die Verdampferleistung wird durch Drehzahl, Temperatur, Kolbengröße
und Systemdruck beeinflusst.
Die optimale Auslastung des Durchlaufkühlers liegt bei ca. 60%.
Dies entspricht einer Kondensation an ca. 2/3 der Kühlwendel. Bei grö-
ßerer Auslastung besteht die Gefahr, dass nicht kondensierter Lösemit-
teldampf abgesaugt wird.
Um dies zu verhindern, könnnen Sie die Sicherheitsüberwachung der
Kühlerauslastung aktivieren. Führen Sie hierzu mehrere Destillationen
durch und nehmen Sie den Wert aus dem Menü „Einstellungen, Menü-
punkt „Antrieb", Punkt „Maximale Kühlleistung". Berechnen Sie die Küh-
lerleistung nach folgender Formel:
Grenzwert Kühlerleistung = Maximale Kühlerleistung * 1.3
Tragen sie diesen Wert in das Menü „Einstellungen", Menüpunkt „Des-
tillation", Punkt „Grenzwert Kühlerleistung" ein. Das Gerät beendet an-
schließend bei Überschreitung des Grenzwertes des Kühlers die Messung
und gibt eine Fehlermeldung aus. Eine Veränderung der Konfiguration
des Kühleraufbaues oder der Destillationskonfiguration erfordert eventu-
ell eine neue Anpassung der maximalen Kühlerauslastung.
Die Werkseinstellung für diesen Wert sind 900 W.
All manuals and user guides at all-guides.com
Auspacken
RV 10 control V
RV 10 control V-C
RV 10 control FLEX
RV 10 control V auto
RV 10 control V-C auto
RV 10 control FLEX auto x
Wissenswertes
Das Gerät ist mit einer Kolbenhub-Sicherheitsvorrichtung ausgestattet.
Der Glasaufbau kann nach Stromausfall evakuiert sein, und wird bei
Wiedereinschalten belüftet. Bei Stromausfall wird der Verdampferkolben
durch eine integrierte Gasdruckfeder automatisch aus dem Heizbad an-
gehoben.
ACHTUNG! Die Sicherheitsanhebung muss vor dem Betrieb täglich
überprüft werden. Siehe hierzu Kapitel „Sicherheitshinweise - Sicher-
heitsanhebung"!
Mit dem Rotationsverdampfer RV 10 control können neben allen ma-
nuellen sowie halbautomatischen Verdampfungsoperationen auch voll-
automatische und mengengesteuerte Verdampfungsprozesse gefahren
werden. Dazu ist das Gerät standardmäßig mit einem Vakuumcontroller,
Kühlwasserdifferenztemperaturmessfühler und einem Kühlwasserdurch-
flussmesser ausgestattet. Mit dem integrierten Vakuumcontroller kann
das Vakuum im 2-Punkt wie auch im drehzahlgeregelten Pumpen-Betrieb
geregelt werden. Das Gerät ist für den Betrieb an einer Kühlwasserver-
sorgung (z.B. Laborthermostat) ausgelegt, kann jedoch auch an der Was-
serleitung betrieben werden. Beachten Sie hierzu die Technischen Daten
hinsichtlich Kühlwasserdruck, -temperaturkonstanz und Durchfluss, wie
auch länderspezifische Vorschriften.
Bei Betrieb an einer Wasserleitung empfehlen wir das Wasserdrosselven-
til RV 10.5001!
Mit diesem Ventil kann der Kühlwasserdurchfluss eingestellt, sowie die
Kühlwasserzufuhr nach einer Destillation automatisch unterbrochen wer-
den.
Mit dem Wasserfilter RV 10.5002 können Schmutzpartikel aus der Was-
serleitung vor der Ventiltechnik zurückgehalten werden.
Zur Druckreduzierung empfehlen wir das Druckregelventil RV 10.5003
direkt nach der Abnahmestelle in die Leitung zu setzen.
Automatisierte volumenabhängige Destillation: Die Apparatur
muss auf Betriebstemperatur gebracht werden. Dies erreichen Sie durch
eine Probedestillation.
x x x x x x x x
x x x x x x x x
x x x x x x x
x x x x x x x x
x x x x x x x x
x x x x x x
x x x x
x x x x
x x x x
x x x x
x x x x
x x x x
