Wprowadzić rurę prowadzącą pary aż do oporu.
Następnie zablokować, obracając blokadę o 60° w kierunku ruchu
wskazówek zegara (rys. 10).
Sprawdzić blokadę osiową rury prowadzącej pary.
Urządzenie do wypychania
Plastikowa nakrętka (H) służy jako przyrząd pomocniczy do wypychania
zapieczonych połączeń szlifowych kolb (rys. 10).
Przytrzymać blokadę (G) i poluzować plastikową nakrętkę (H).
W tym celu przytrzymać zapieczoną kolbę parownika i obrócić plasti-
kową nakrętkę (H) do szyjki parownika.
Wskazówka: Przed uruchomieniem mocno przykręcić plastikową nakręt-
kę (H), wyrównując do lewej. Należy przy tym przytrzymać blokadę (G)
rury prowadzącej pary.
Wkładanie uszczelki chłodnicy
Włożyć uszczelkę chłodnicy RV 10.8001 do uchwytu chłodnicy i na-
stępnie zamontować w urządzeniu zestaw naczyń szklanych zgodnie
z instrukcją montażu (rys. 11 a, b i c).
All manuals and user guides at all-guides.com
Pierwsze uruchomienie – montaż uszczelki RV 10.8001
Włożyć rurę prowadzącą pary (1).
Włożyć uszczelkę RV 10.8001 (2).
Nasunąć nakrętkę kołpakową (3b) na kołnierz chłodnicy (3a).
Nasunąć sprężynę pierścieniową (3c) również na kołnierz chłodnicy (3a).
Nałożyć chłodnicę (3a) na uszczelkę (2).
Mocno dokręcić nakrętkę kołpakową (3b).
Wskazówka: Przestrzegać instrukcji montażu zestawu naczyń szklanych.
G
H

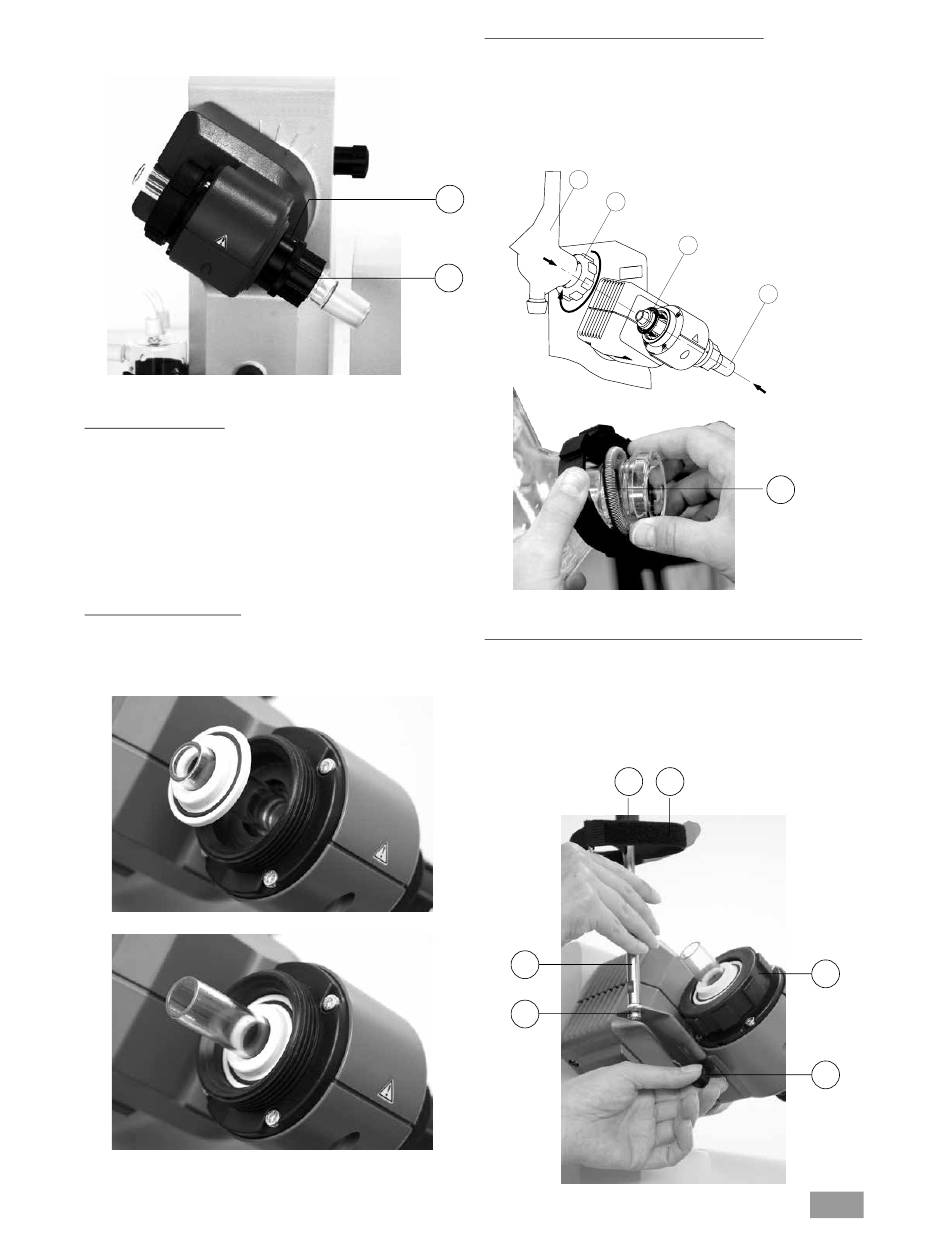

Rys. 10
Montaż zabezpieczenia chłodnicy pionowego zestawu naczyń szklanych
Zamontować zabezpieczenie chłodnicy zgodnie z rysunkiem (rys. 12).
Zamontować blachę (I) za pomocą śruby radełkowanej (J).
Umieścić statyw prętowy (L) na blasze (I) i zamocować go za pomocą
Zamocować gumowe zabezpieczenie (M).
Zamocować taśmę rzepową (N) na statywie prętowym (L).
Zabezpieczyć pionowy zestaw naczyń szklanych za pomocą taśmy
Rys. 11a
Rys. 11b
3a
3b
nakrętki (K).
rzepowej (N).
M
N
L
K
2
1
Rys. 11c
3c
Rys. 11d
I
J
Rys. 12
