Вода

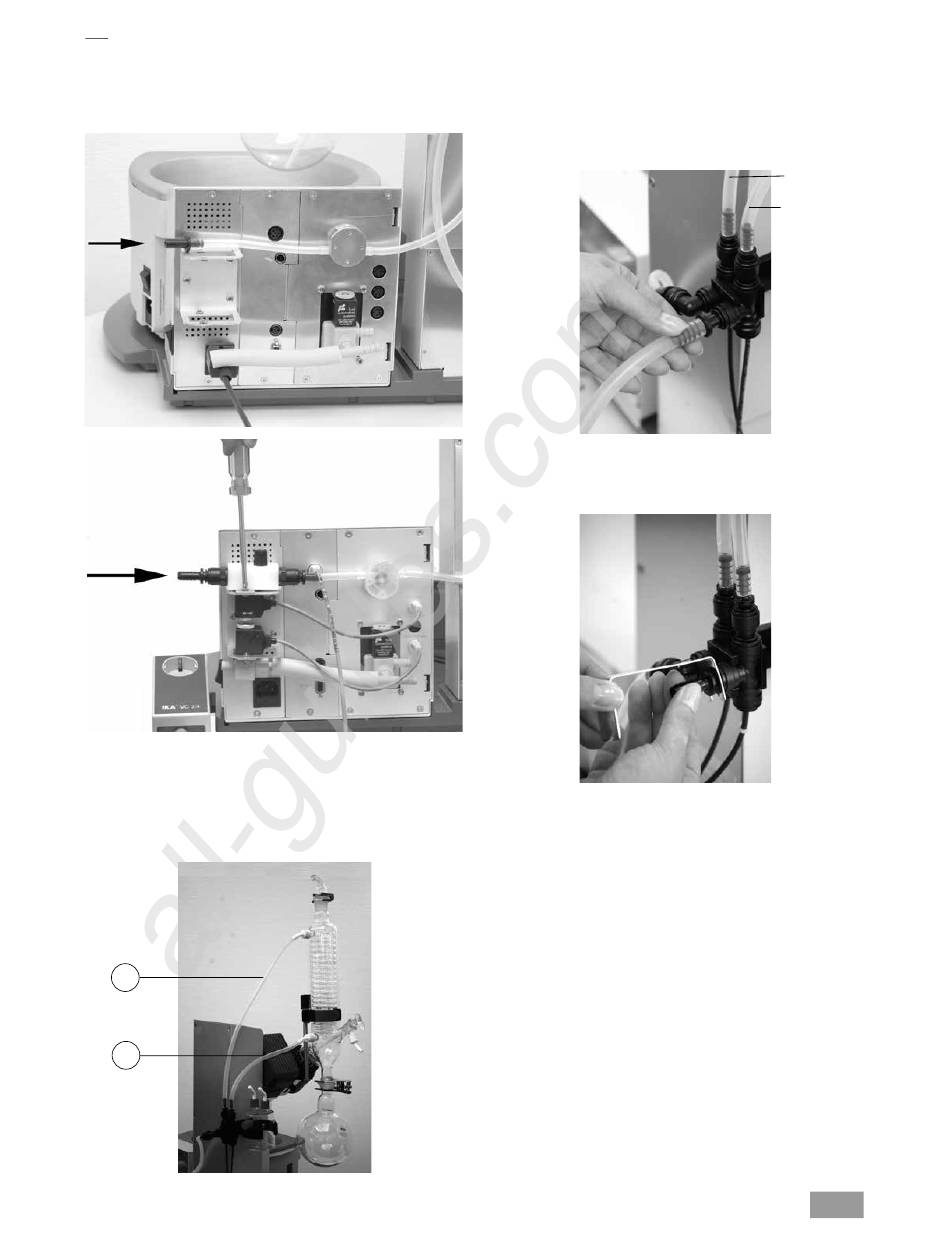

 Подключите шланг подачи воды к системе подачи воды (рис. 16a; рис. 16b с
опциональным клапаном для регулирования воды RV 10.5001). Соблюдайте
технические данные для подачи воды.
Клапан для регулирования воды RV 10.5001 не предназначен для
использования в охладителе, так как он слишком сильно уменьшает расход.
подвóд
водbl
подвóд
водbl
 Подсоедините шланги для воды к охладителю для стекла (короткий шланг
(O) = сливной внизу, длинный шланг (P) = подающий вверху) и закрепите эти
шланги (рис. 17).
Примечание: описание специального охладителя см. в разделе «Описание
специального охладителя».
P
O
All manuals and user guides at all-guides.com
 Подсоедините входящий в комплект поставки шланг для слива воды, вставив
Fig. 16a
 Открутите шланговое соединение с помощью входящей в комплект поставки ручки.
Fig. 16b
Fig. 17
ниппель до упора в соединительную муфту (рис. 18).
Внимание! Следите за правильным подключением подающего и сливного
шлангов охладителя.
Если шланги для подачи и слива воды смонтированы не в соответствии
с описанием или рис. 14, выполнение автоматической дистилляции
невозможно, так как значения температуры для подачи или слива
рассчитываются неправильно..
Подающий шланг
охладителя
Сливной шланг
охладителя
Fig. 18
Fig. 19
