Regulación del vacio: regulación de dos puntos y regulación por velocidad
Gracias a su controlador de vacío integrado y su sensor de presión, el rotavapor RV10 control ofrece la posibilidad de regular el vacío deseado medi-
ante una regulación de dos puntos o a través de la regulación por velocidad.
Regulación de dos puntos
La bomba de vacío permite evacuar el equipo de vidrio. La bomba de vacío funciona con una velocidad constante que, por regla general, no puede
ajustarse.
Si se alcanza el valor nominal ajustado, la válvula de vacío RV 10.4002 interrumpe el conducto de aspiración (volumen de suministro). Si además se
desea el encendido y el apagado automáticos de la bomba de vacío, puede utilizar el sistema de control de la bomba RV 10.4003 (accesorio).
Debido a la diferencia temporal en la detección del valor de vacío, la comparación del valor nominal y la conmutación de la válvula de vacío en el
margen de los milisegundos, se llega a un valor ligeramente inferior al valor nominal ajustado.
La fuga natural del aparato provoca ahora un aumento del valor de presión en el sistema, que a su vez se detecta a través del sensor de presión
integrado.
Si se sobrepasa el valor nominal, la válvula de vacío se abre de nuevo y la bomba de vacío en marcha vuelve a disminuir la presión. La curva de presión
mostrada en la pantalla oscila en el valor nominal ajustado.
La diferencia de presión entre la conexión y la desconexión de la válvula puede ajustarse a través del valor de histéresis de vacío (véase Ajuste: Vacío).
De manera predeterminada el valor se ajusta a 10 mbar.
La calidad de la regulación depende de la potencia de aspiración de la bomba (velocidad), la estanqueidad del sistema y el tiempo de funcionamiento
de la señal del sistema electrónico utilizado.
Con la regulación de dos puntos no es un posible una detección automática del punto de ebullición.

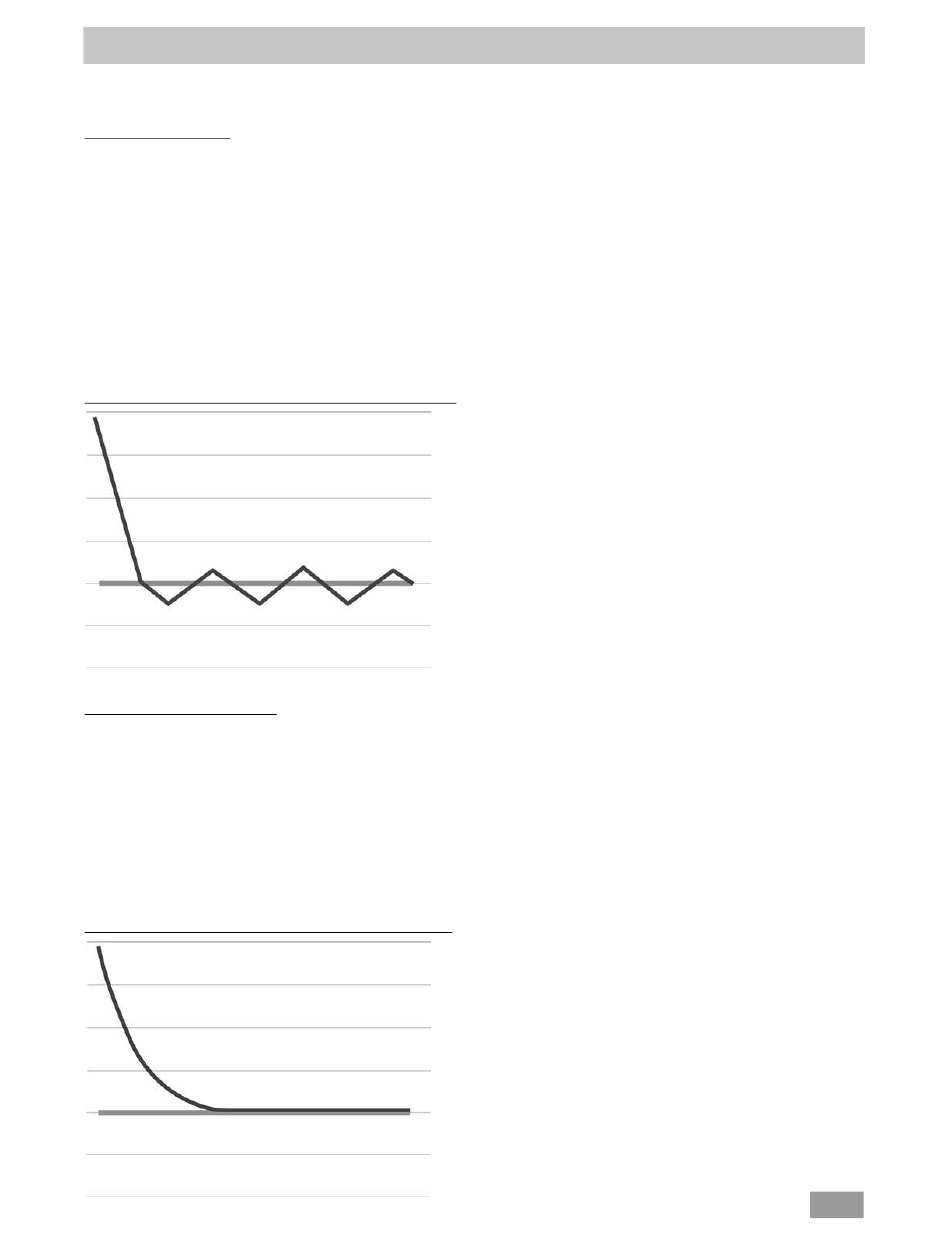

Representación esquemática de una regulación de vacío de dos puntos
Regulación de vacío por velocidad
Las imprecisiones de la regulación de dos puntos se evitan en la regulación de vacío por velocidad.
No obstante, para la regulación de vacío por velocidad se necesita una bomba de vacío en la que se pueda controlar la velocidad; la válvula de vacío
RV10.4002 no se necesita y no puede conectarse.
Conecte a tal fin la bomba de vacío (por ejemplo, bomba controlada por velocidad KNF N920) en el puerto posterior del rotavapor.
En este modo de regulación, la velocidad de la bomba y, en consecuencia, su potencia de aspiración, se reducen cuanto más cerca está el valor de
presión medido del valor nominal. Si se alcanza el valor nominal, la bomba funciona solo según el índice de fugas.
Así es posible trabajar de forma más silenciosa y realizar una regulación del vacío más precisa.
La regulación del vacío por velocidad se ajusta automáticamente en el RV10 control en cuanto se conecta una bomba de vacío adecuada.
Con este tipo de regulación es posible una detección automática del punto de ebullición, es decir, el sistema busca el punto de ebullición del disolvente
y lo mantiene en el modo automático.
Como, al contrario de lo que ocurre en la destilación dependiente del volumen, el disolvente no tiene por qué conocerse en la detección automática
del punto de ebullición, estos modos de trabajo distintos se excluyen entre sí.
Representación esquemática de una regulación de vacío por velocidad
