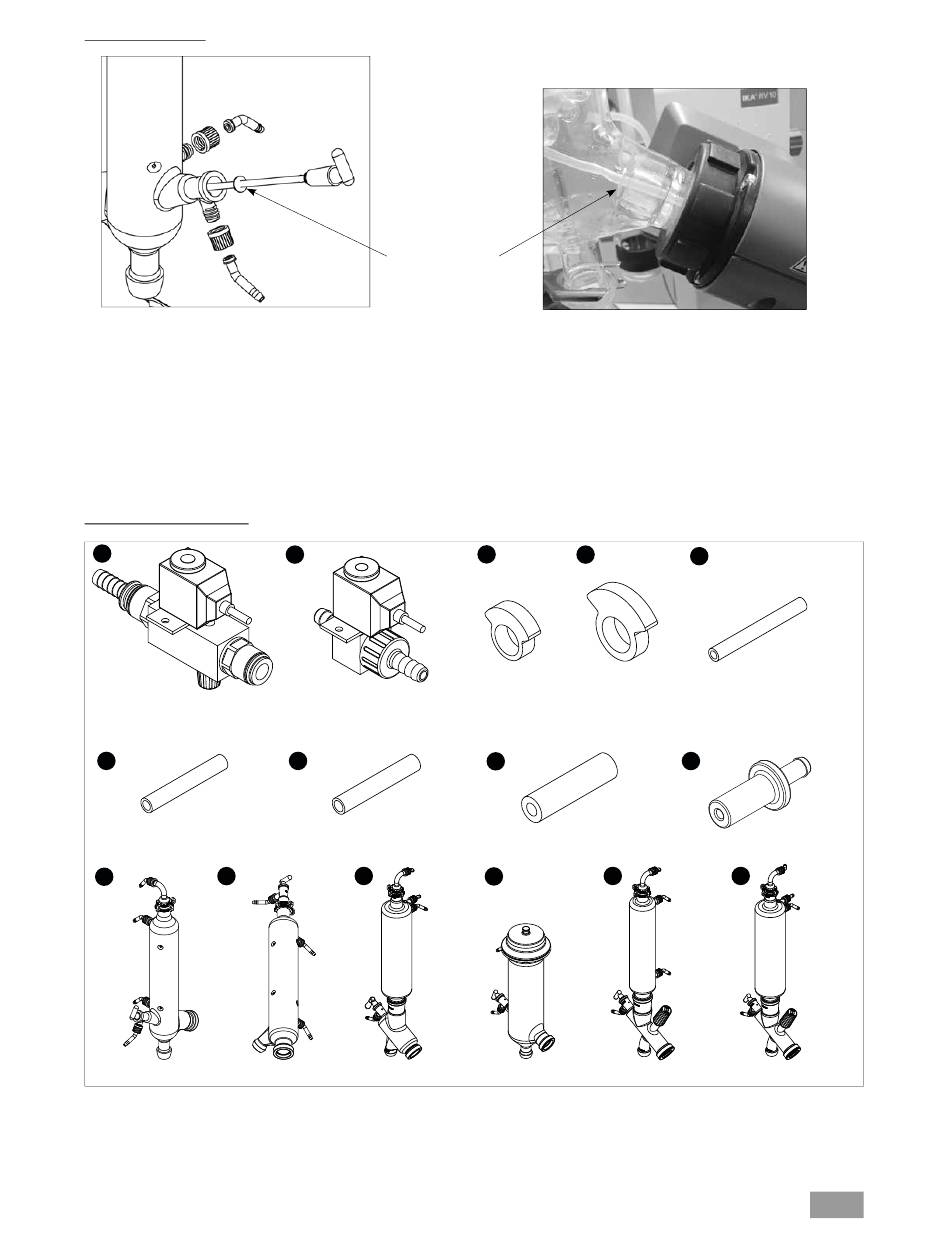

Montaje de la arandela
Nota:
Observe la posición correcta de la arandela.
Opcionalmente, el tubo de PTFE (5) con la arandela (18) puede montarse en los equipos de vidrio verticales.
Sirve para llenar el matraz de evaporación cuando hay una depresión en el equipo de vidrio.
Al abrir la llave de bloqueo (4), el disolvente puede aspirarse hacia el matraz de evaporación a través del tubo de PTFE.
Tendido de mangueras
1
Válvula de agua RV 10.5001
(opcional)
6
Manguera de silicona
(diámetro interno 6 mm) para agua
10 10
RV 10.2_20
RV 10.1_10
All manuals and user guides at all-guides.com
Canto de coteo
Fig. 13g
2
Válvula electromagnética
Abrazadera de manguera
de vacío RV 10.4002 para mangueras de silicona
Pos. 5, 6 y 7
7
Manguera de silicona
(diámetro interno 7 mm) para agua
10
RV 10.3_30
3 4
Abrazadera de manguera
para mangueras de vacío
Pos. 8
8
Tubo de vacío
Pieza de conexión para válvula de agua
10
10
RV 10.4_40 RV 10.5_50
Fig. 13h
5
Manguera de silicona
(diámetro interno 5 mm)
para agua
9
10
RV 10.6_60
Fig. 14a
