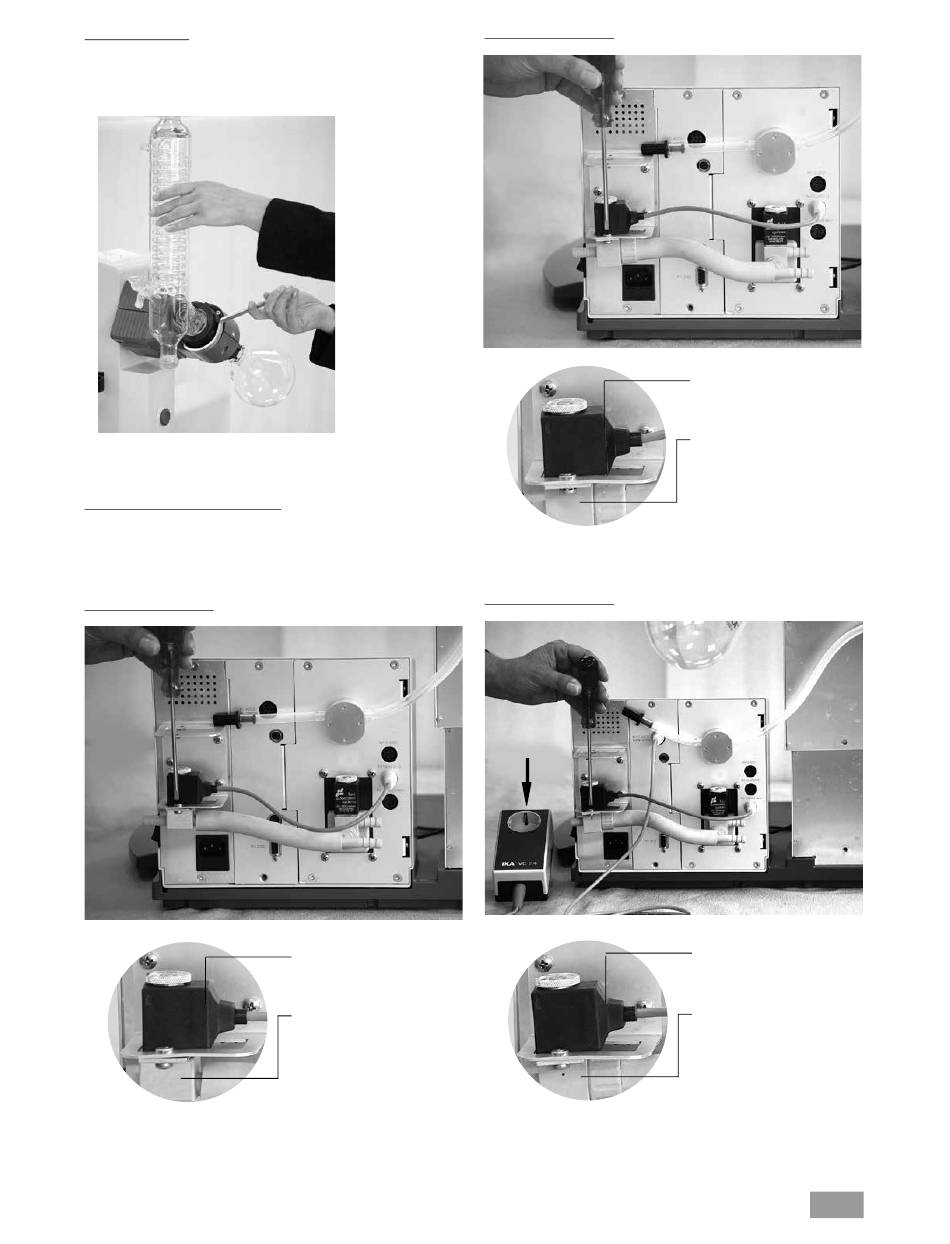

Демонтаж охладителя
 Используйте входящий в комплект поставки кольцевой гаечный ключ для
откручивания плотно пригнанных накидных гаек.
 Открутите накидную гайку, повернув ее против часовой стрелки.
 Отклейте липкую ленту.
Двухпозиционное регулирование вакуума
 Смонтируйте один из опциональных вакуумных клапанов RV 10.4001,
RV 10.4002 или RV 10.4003 (в соответствии с вакуумной установкой) в
предназначенном для него креплении и соедините вакуумный шланг с
клапаном (рис. 15a, b, c).
Подсоединение RV 10.4001
All manuals and user guides at all-guides.com
рис. 14h
Fig. 15a
Свободно вращающаяся катушка
SНаправление всасывания
соответствует маркировке в
виде стрелки! Соблюдайте
монтажное положение!
Подсоединение RV 10.4002
Подсоединение RV 10.4003
Электропитание
насоса от сети
Fig. 15b
Свободно вращающаяся катушка
Направление всасывания
соответствует маркировке в
виде стрелки! Соблюдайте
монтажное положение!
Fig. 15c
Свободно вращающаяся катушка
Направление всасывания
соответствует маркировке в
виде стрелки! Соблюдайте
монтажное положение!
