Woda

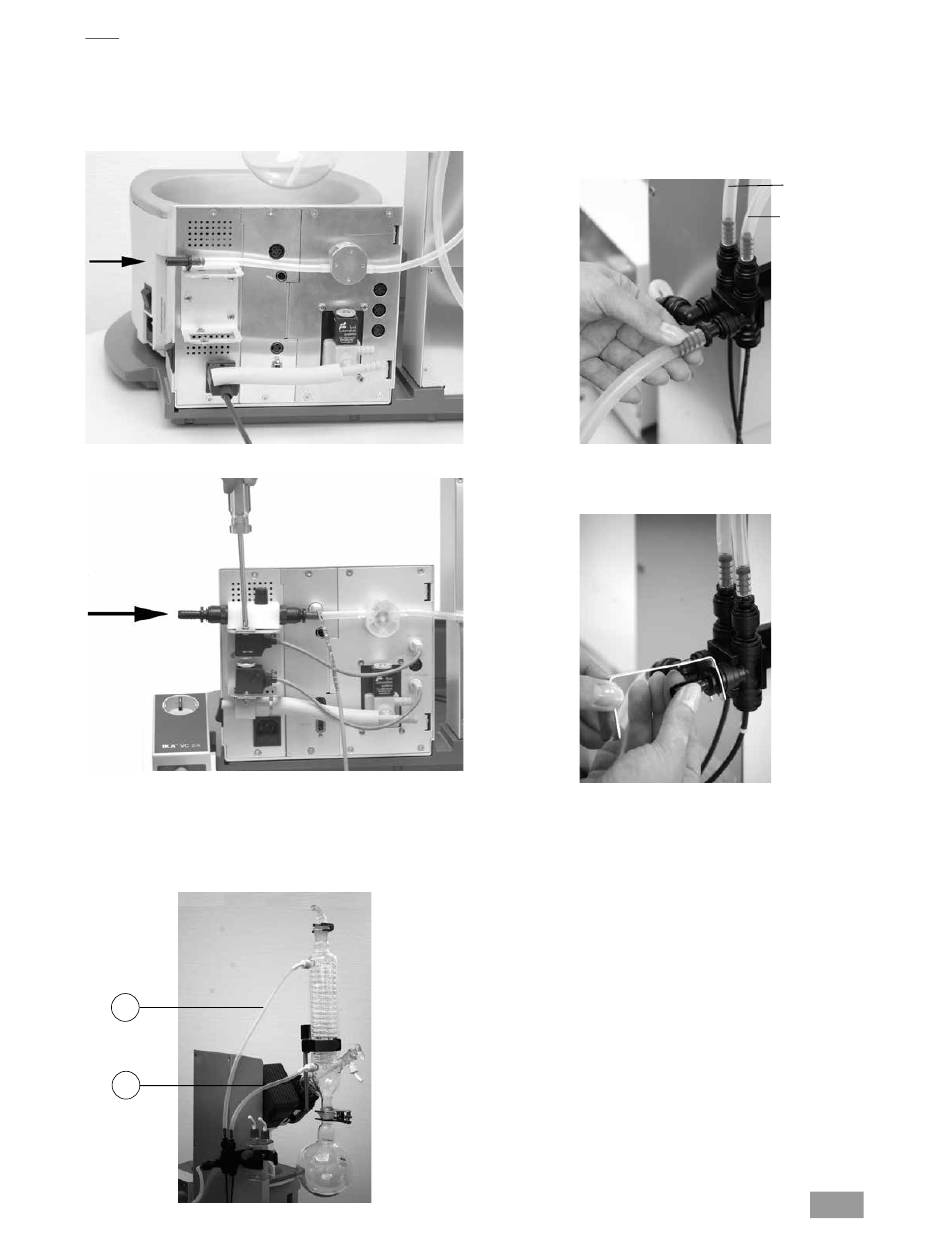

Podłączyć przewód doprowadzający wodę do układu zasilania w wodę
(rys. 16a; rys. 16b za pomocą opcjonalnego zaworu dławiącego wody
RV 10.5001). Stosować się do danych technicznych dotyczących zasila-
nia w wodę.
Zawór dławiący wody RV 10.5001 nie jest odpowiedni do stosowania
w klimatyzatorze, ponieważ przepływ jest zbyt mocno zredukowany.
Dopływ
wody
Dopływ
wody
Podłączyć węże wody do chłodnicy szklanej (krótki wąż (O) = odpływ na
dole, długi wąż (P) = wlot na górze) i zamocować węże (rys. 17).
Wskazówka: Chłodnica Specjalna, patrz punkt „Opis chłodnicy specjalnej".
P
O
All manuals and user guides at all-guides.com
Zamknąć dostarczony wąż spustowy wody, wkładając złączkę do oporu
Rys. 16a
Odłączyć połączenie węża za pomocą dostarczonego uchwytu.
Rys. 16b
Rys. 17
do gniazda podłączeniowego (rys. 18).
Uwaga! Zwrócić uwagę na prawidłowe podłączenie dopływu i odpływu
chłodnicy.
Jeżeli węże dopływu lub odpływu wody nie zostaną zamontowane
zgodnie z opisem lub rysunkiem 14, nie można przeprowadzać destylacji
automatycznych, ponieważ wartości temperatury dla dopływu i odpły-
wu będą określane nieprawidłowo.
Dopływ chłodnicy
Odpływ chłodnicy
Rys. 18
Rys. 19
