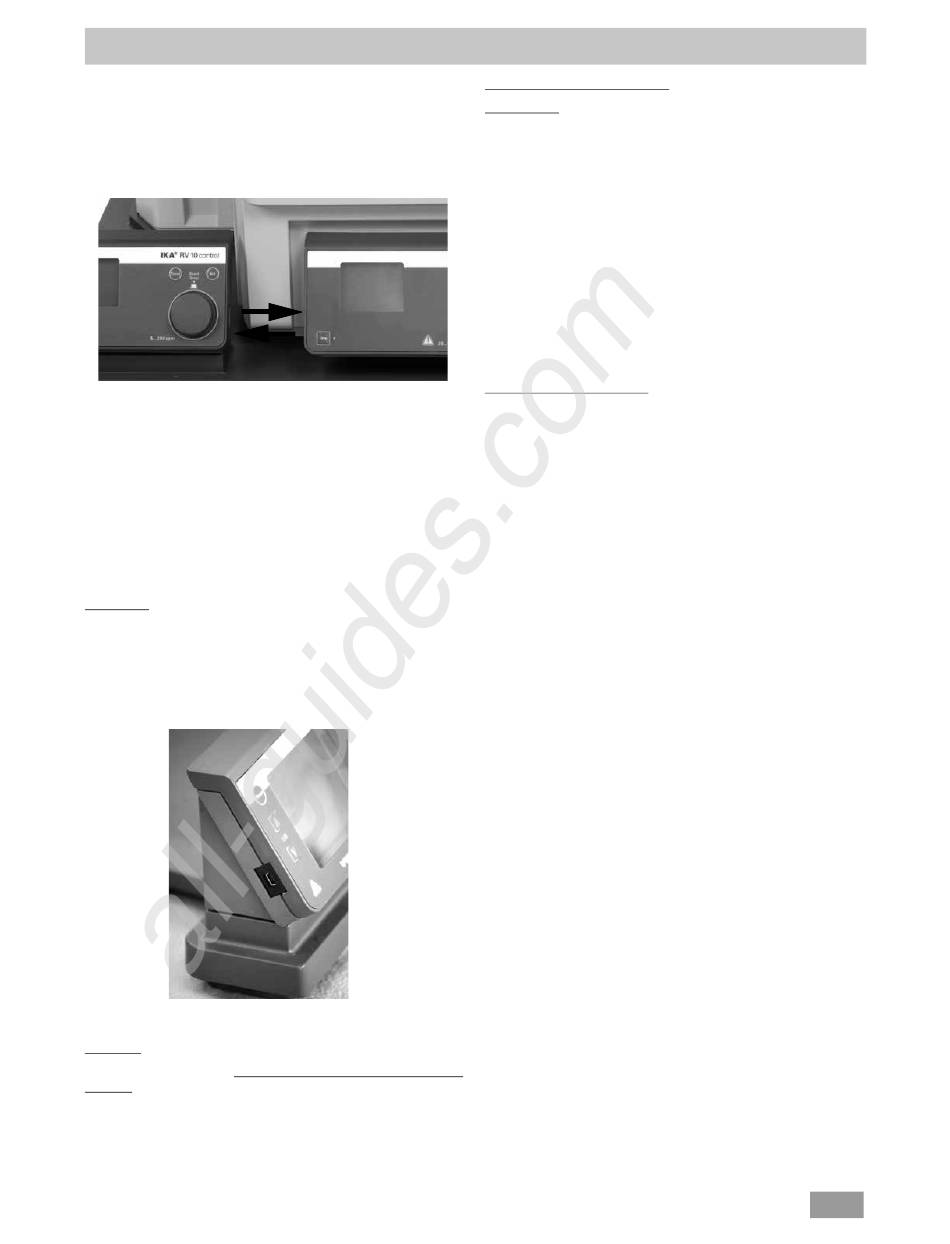

La comunicación de datos entre el baño calefactor y una unidad de acci-
onamiento se realiza a través de la interfaz IR. los interfaces de infrarrojos
(IR) se encuentran en el lado izquierdo de la pantalla del baño calefactor
o en el lado derecho de la unidad de accionamiento. No coloque ningún
objeto entre las dos unidades de mando, pues esto puede afectar nega-
tivamente a la transferencia de datos (fig. 22)!
IR
RV10 control
El equipo puede utilizarse en el modo "Remote" a través de la interfaz RS
232 o USB con el software de laboratorio labworldsoft
La interfaz RS 232 que se encuentra en la parte posterior del equipo
(véase fig. 20) está equipada con una clavija SUB-D de 9 patillas y puede
conectarse a un PC. Las patillas tienen asignadas señales en serie. La
interfaz USB se encuentra en el lado de presentación izquierdo de la
unidad de accionamiento y puede conectarse a un PC utilizando el cable
USB incluido en el volumen de suministro.
Nota: Tenga en cuenta los requisitos del sistema, así como las instruc-
ciones de uso y la ayuda del software.
Interfaz USB
El bus serie universal (USB) es un sistema de bus en serie que permite
conectar el aparato con el PC. Los aparatos equipados con USB pueden
conectarse entre sí mientras están en funcionamiento (conexión en cali-
ente). Los aparatos conectados y sus propiedades se detectan automáti-
camente. En combinación con labworldsoft
funcionamiento "remoto" y también se puede emplear para actualizar
el firmware.
Instalación
Primero descargue desde http://www.ika.com/ika/lws/download/usb-
driver.zip el controlador actual para aparatos IKA
USB y luego instale dicho controlador ejecutando el archivo Setup. A
continuación, conecte el aparato IKA
USB.
La comunicación de datos tiene lugar a través de un puerto COM virtual.
La configuración, la sintaxis de los comandos y los comandos del puerto
COM coinciden con lo descrito para la interfaz RS 232.
