Меню «Режим автоматической дистилляции с распознаванием кипения»

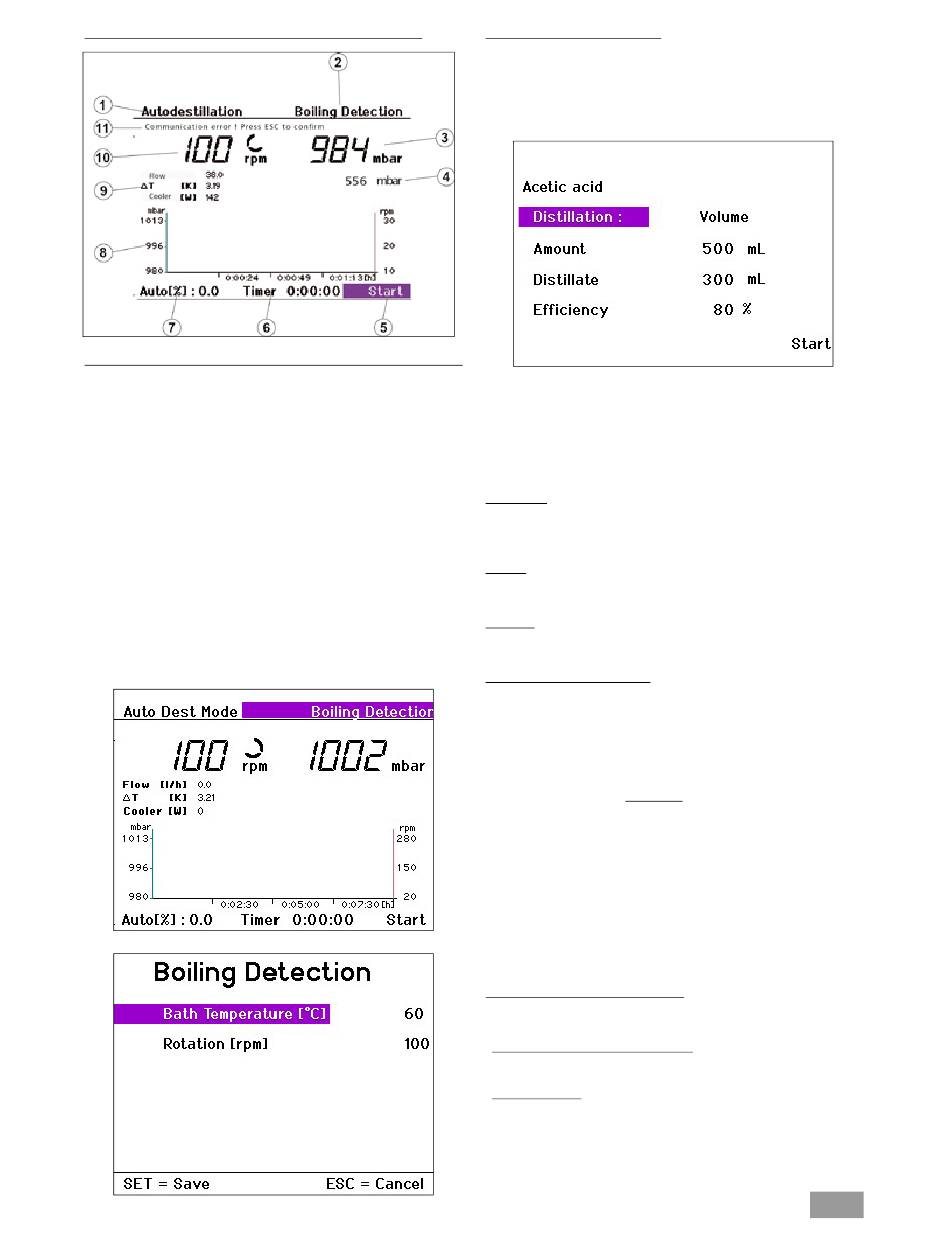

Окно «Режим автоматической дистилляции с распознаванием кипения»
1. Индикация режима работы
2. Управляющее поле для растворителя
3. Индикация значения вакуума (фактическое значение)
4. Индикация значения вакуума (заданное значение)
5. Управляющее поле: «Пуск/останов» дистилляции
6. Показание таймера
7. Индикатор выполнения дистилляции (% от требуемого количества дистиллята)
8. График «Вакуум-вращение-время»
9. Индикация расхода, дифференциальной температуры и мощности
охладителя
10. Индикация вращения (заданное значение) и значок вращения
11. Сообщение об ошибке в случае ошибки, в остальных случаях индикация
состояния
Примечание. Дистилляция по объему невозможна, так как в
этом режиме должен быть известен растворитель.
В этом режиме вместо выбора растворителя можно установить
температуру бани и частоту вращения ротационного привода
с помощью управляющего поля «Распознавание кипения».
All manuals and user guides at all-guides.com
Начало автоматической дистилляции
 Нажмите поворотную/нажимную кнопку на поле «Пуск» или «Далее». Если
активированы опции «100% дистилляция» или «Сушка», процесс дистилляции
запускается, если выполнены все необходимые условия.
Если выбран тип дистилляции «По объему», в другом окне вводятся
дополнительные параметры дистилляции.
 Выберите нужный пункт меню, повернув поворотную/нажимную кнопку
 ажмите поворотную/нажимную кнопку.
 Поверните поворотную/нажимную кнопку, чтобы изменить значение или
 Снова нажмите поворотную/нажимную кнопку, чтобы завершить изменение.
Дистилляция
Здесь отображается выбранный в меню «Настройки/дистилляция» тип
дистилляции, его нельзя изменить.
Сборник
Введите количество, находящееся в колбе-сборнике.
Дистиллят
Введите количество, которое необходимо перегнать
Коэффициент полезного действия
FДля баланса требуется ввод точного термического коэффициента полезного действия.
КПД зависит от совокупности условий дистилляции и, прежде всего, от
оценочного значения. Поэтому первый процесс дистилляции служит для
калибровки. После завершения дистилляции определите фактически
дистиллированное количество и рассчитайте фактический КПД по формуле:
η
P
η
th
m
(gem)
m
(calc)
Введите для последующих процессов дистилляции полученный таким способом
фактический КПД, и последующие процессы дистилляции будут выполняться
при одинаковых условиях дистилляции и размещения автоматически с
достаточной точностью.
Завершение автоматической дистилляции
Автоматическая дистилляция завершается при наличии следующих критериев:
- Дистилляция с регулированием по объему
Заданное количество дистиллята достигнуто.
- 100% дистилляция
Измеренная разность температур охлаждающей воды опускается ниже
порогового значения, растворитель полностью испарился.
Кроме того, дистилляцию можно завершить вручную:
 Нажмите поворотную/нажимную кнопку на поле «Останов».
влево/вправо.
настройку (величина изменения зависит от скорости вращения кнопки).
η . m
th (calc)
η P =
m
(gem)
Фактический КПД
Оценочный КПД
Измеренное количество дистиллята
Заданное (расчетное) количество дистиллята
