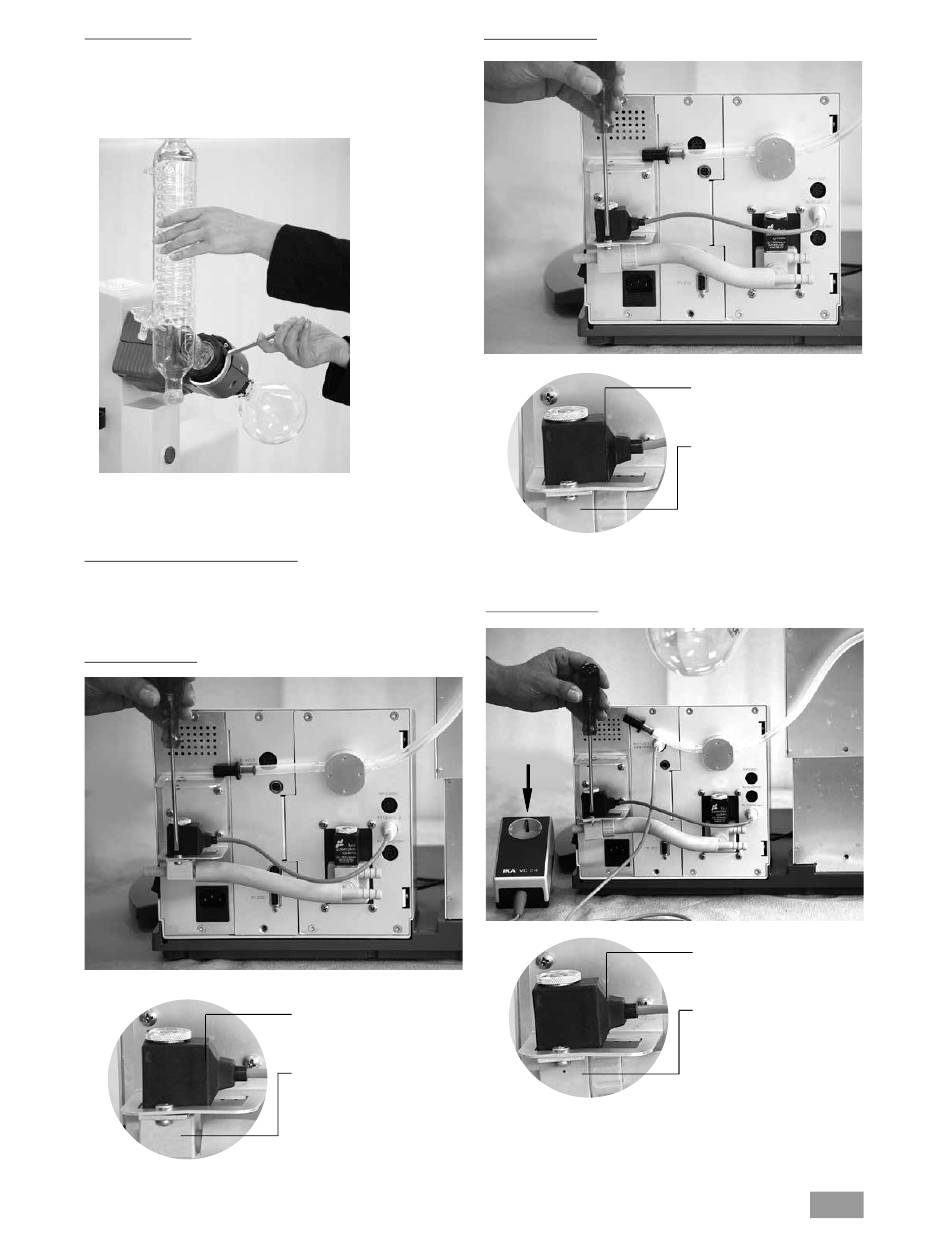

Demontaż chłodnicy
 Użyć dostarczonego klucza oczkowego, aby poluzować zapieczone
nakrętki kołpakowe.
 Poluzować nakrętkę kołpakową, wykonując obrót w kierunku prze-
ciwnym do ruchu wskazówek zegara.
 Odpiąć taśmę rzepową.
Próżnia – regulacja 2-punktowa
Zamontować jeden z opcjonalnych zaworów próżniowych RV
10.4001, RV 10.4002 lub RV 10.4003 do systemu próżniowego
w przewidzianym do tego celu uchwycie i podłączyć wąż próżniowy
do zaworu (rys. 15a, b, c).
Przyłącze RV 10.4001
All manuals and user guides at all-guides.com
Rys. 14h
Rys. 15a
Cewka obraca się swobodnie
Kierunek zasysania odpo-
wiada oznaczeniu strzałką!
Zwrócić uwagę na położe-
nie montażowe!
Przyłącze RV 10.4002
Przyłącze RV 10.4003
Zasilanie
sieciowe,
pompa
Rys. 15b
Cewka obraca się swobodnie
Kierunek zasysania odpo-
wiada oznaczeniu strzałką!
Zwrócić uwagę na położe-
nie montażowe!
Rys. 15c
Cewka obraca się swobodnie
Kierunek zasysania odpo-
wiada oznaczeniu strzałką!
Zwrócić uwagę na położe-
nie montażowe!
