IKA RV 10 control Mode D'emploi page 17

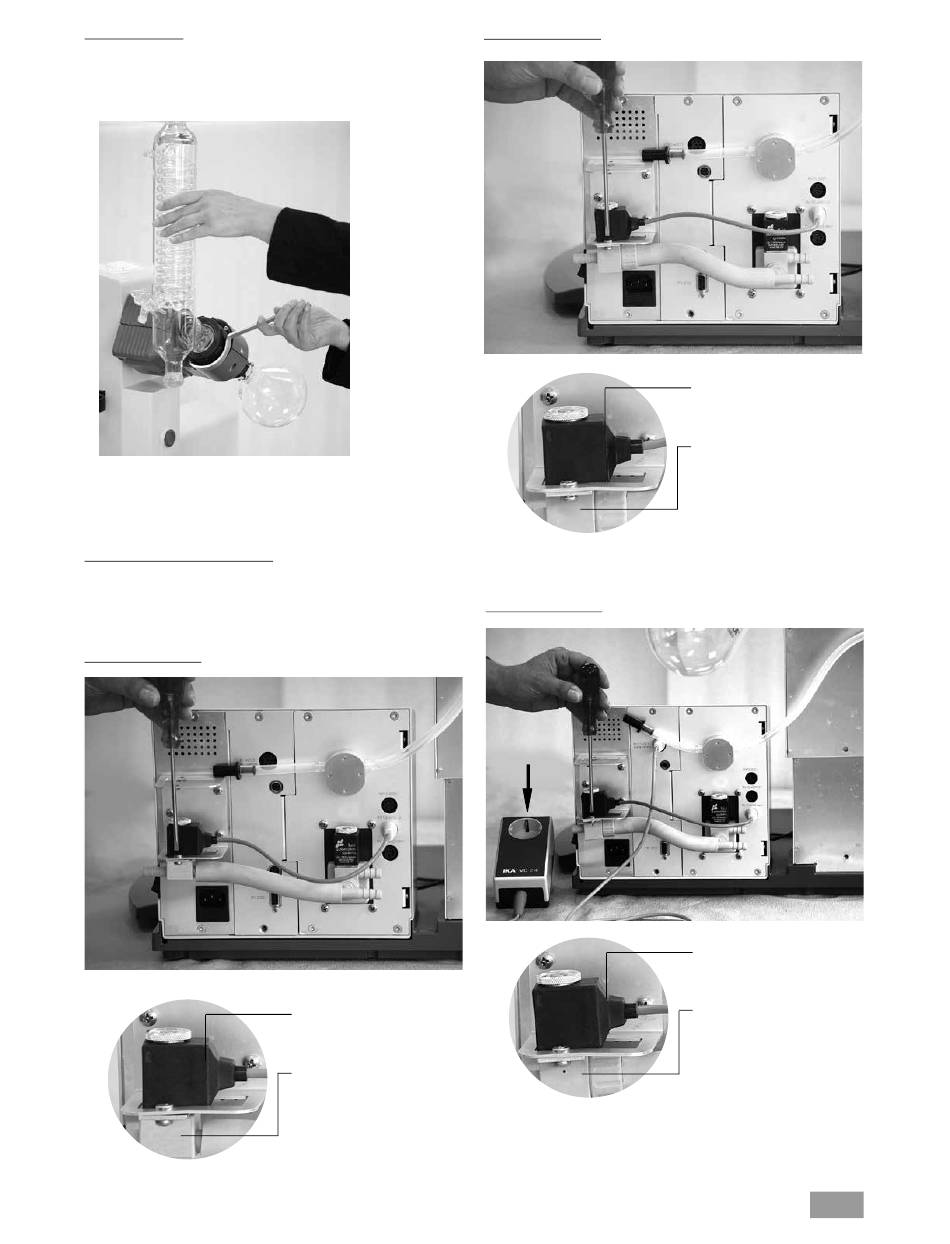

Demontage Kühler
 Verwenden Sie den mitgelieferten Ringschlüssel zum Lösen festsitzen-
der Überwurfmuttern.
 Lösen Sie die Überwurfmutter durch Drehen gegen den Uhrzeigersinn.
 Lösen Sie das Klettband.
Vakuum - 2-Punkt-Regelung
Montieren Sie eines der optionalen Vakuumventile RV 10.4001 bzw.
RV 10.4002 oder RV 10.4003 entsprechend Ihrer Vakuumanlage in die
dafür vorgesehene Halterung und verbinden Sie den Vakuumschlauch
mit dem Ventil (Fig. 15a,b,c).
Anschluss RV 10.4001
All manuals and user guides at all-guides.com
Fig. 14h
Fig. 15a
Spule frei drehbar
Saugrichtung entspricht der
Kennzeichnung durch den
Pfeil!
Achten Sie auf die Einbau-
lage!
Anschluss RV 10.4002
Anschluss RV 10.4003
Netzversorgung
Pumpe
Fig. 15b
Spule frei drehbar
Saugrichtung entspricht der
Kennzeichnung durch den
Pfeil!
Achten Sie auf die Einbau-
lage!
Fig. 15c
Spule frei drehbar
Saugrichtung entspricht der
Kennzeichnung durch den
Pfeil!
Achten Sie auf die Einbau-
lage!
17
