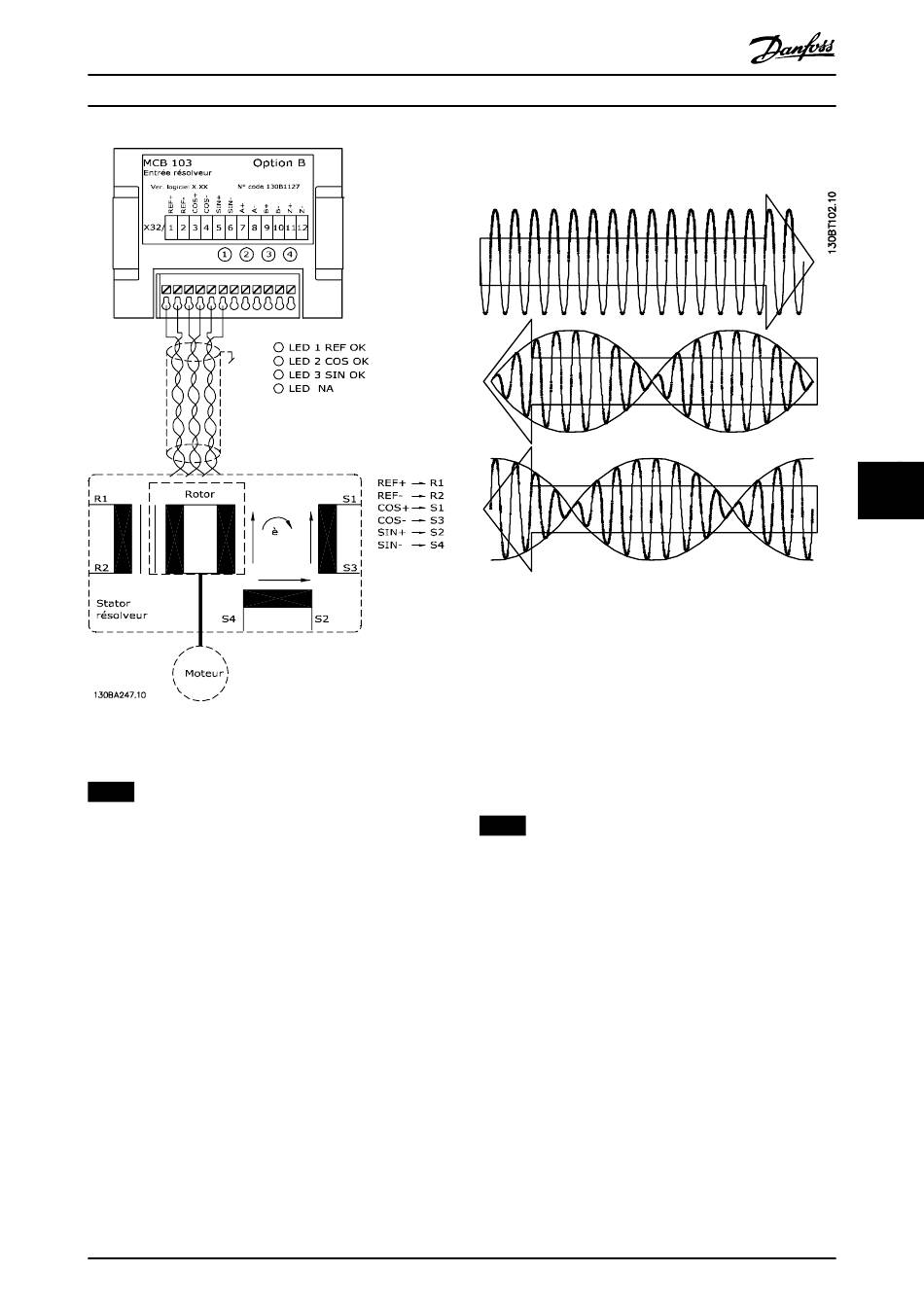

Illustration 7.9 Resolver Input MCB 103 utilisée avec un
moteur à magnétisation permanente
AVIS!
Le MCB 103 ne peut être utilisé qu'avec les types de
résolveurs à excitation au rotor. Les résolveurs à
excitation au stator ne peuvent pas être utilisés.
Indicateurs lumineux
Les LED sont actives lorsque le paramétre 17-61 Surveillance
signal codeur est réglé sur [1] Avertissement ou [2] Alarme.
La LED 1 est allumée lorsque le signal de référence est OK
sur le résolveur.
La LED 2 est allumée lorsque le signal Cosinus est OK sur
le résolveur.
MG37N204
Manuel de configuration
La LED 3 est allumée lorsque le signal Sinus est OK sur le
résolveur.
Illustration 7.10 Moteur à aimant permanent (PM) avec un
résolveur comme retour vitesse
Exemple de configuration
Sur l'Illustration 7.9, on utilise un moteur à aimant
permanent (PM) avec un résolveur comme retour vitesse.
Un moteur PM doit généralement fonctionner en mode
flux.
Câblage
La longueur de câble maximale est de 150 m (492 pi)
lorsque l'on utilise une paire torsadée.
AVIS!
Toujours utiliser des câbles de moteur et de hacheur de
freinage blindés. Les câbles du résolveur doivent être
blindés et séparés des câbles du moteur. Le blindage du
câble du résolveur doit être correctement connecté à la
plaque de découplage et au châssis (terre) du côté
moteur.
