CEM et harmoniques
1 Transformateurs de courant
2 Moteur
9 9
3 Relais personnalisés
4 Courant d'appel interne, RFI et circuits de mesure de la
température.
5 Coupleur optoélectronique, module de freinage

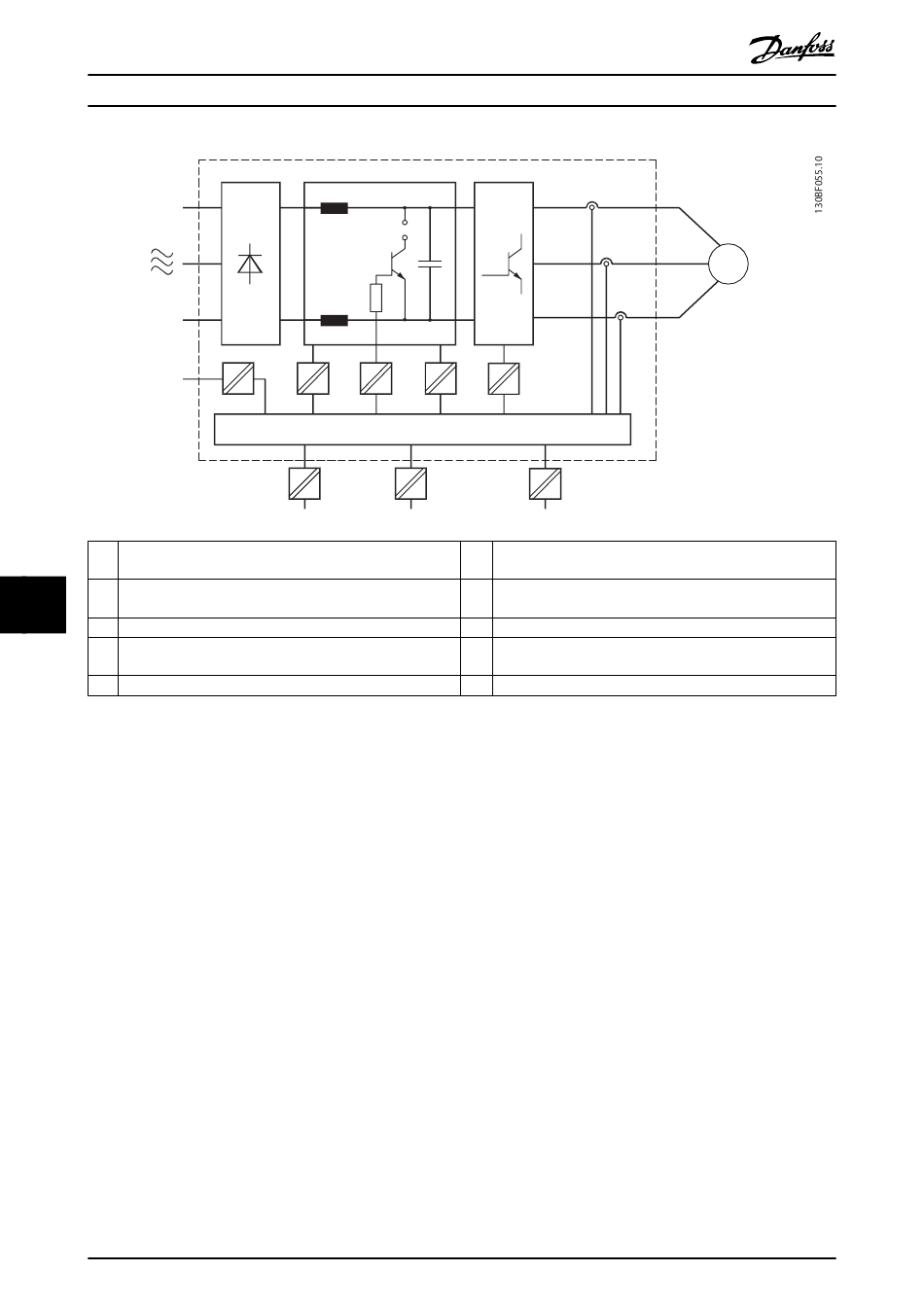

Illustration 9.14 Isolation galvanique
102
®
VLT
3 4 5
8 9
Danfoss A/S © 11/2016 Tous droits réservés.
Parallel Drive Modules
6
7
10
6 Alimentation (SMPS), isolation du signal de U
indiquant la tension du circuit intermédiaire
7 Pilotage des IGBT par transformateurs d'impulsions/coupleurs
optoélectroniques.
8 Alimentation de STO
9 Secours 24 V
10 Interface de bus standard RS485
