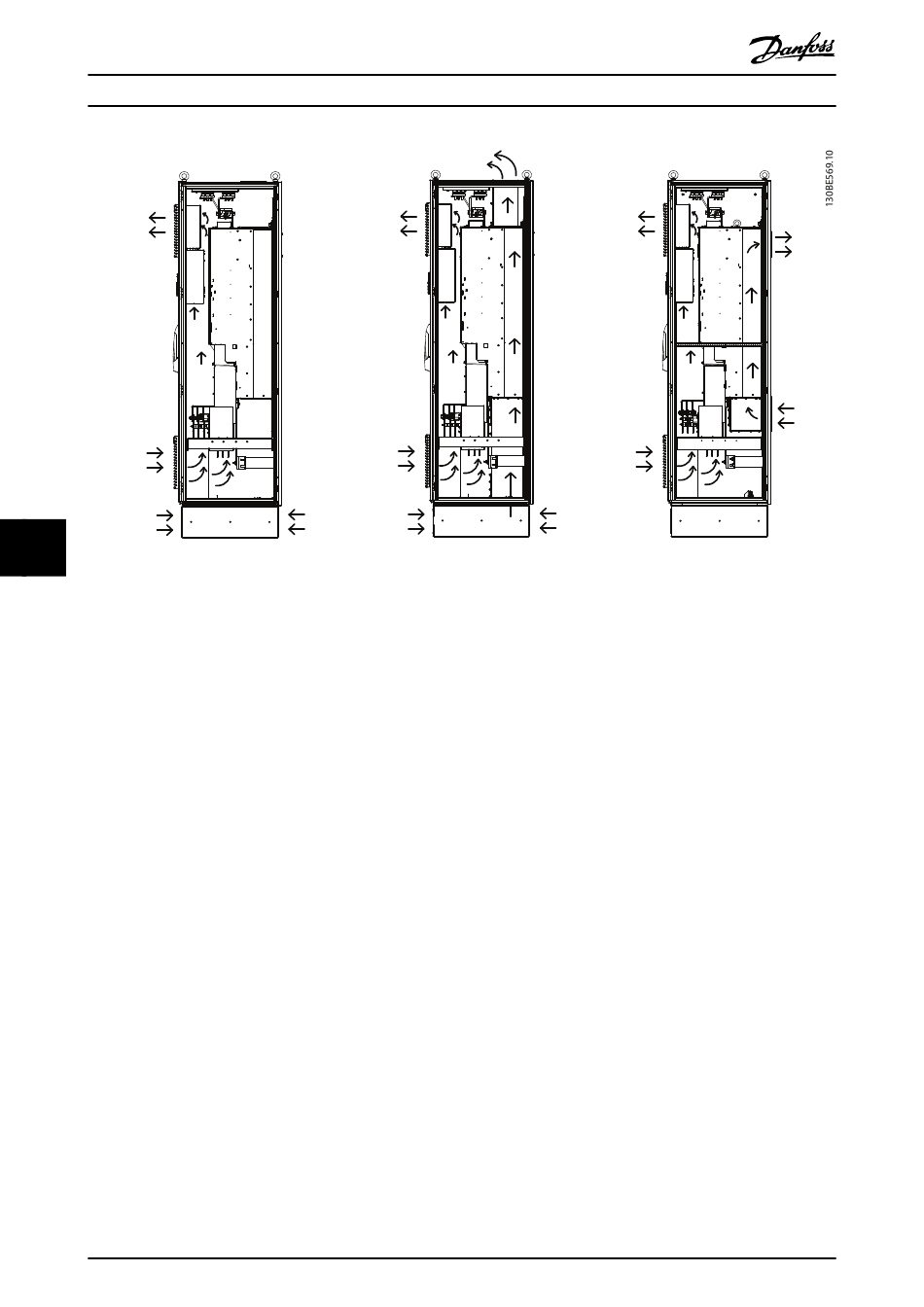

Illustration 8.1 Débit, unité standard (gauche), kit de refroidissement par le bas/dessus (milieu) et kit de refroidissement par l'arrière
(droite)
8.3 Exigences électriques relatives aux
certifications et aux homologations
La configuration standard présentée dans ce manuel
(modules de variateur, étagère de commande, faisceaux de
câbles, fusibles et microcontacts) est certifiée UL et CE. En
dehors de la configuration standard, les conditions
suivantes doivent être remplies afin de satisfaire aux
exigences réglementaires UL et CE. Pour voir la liste d'avis
de non-responsabilité, voir le chapitre 18.1 Avis de non-
responsabilité.
•
Utiliser le variateur de fréquence dans un environ-
nement intérieur chauffé et régulé. L'air de
refroidissement doit être propre, exempt de
matériaux corrosifs et de poussière qui conduit
l'électricité. Voir le chapitre 6.9 Conditions
ambiantes des modules de variateur pour des
limites spécifiques.
•
La température maximale de l'air ambiant est de
40 °C (104 °F) au courant nominal.
•
Le système de variateur doit être assemblé dans
un air propre, conformément au classement du
boîtier. Pour obtenir les homologations réglemen-
taires UL ou CE, les modules de variateur doivent
être installés selon la configuration standard
indiquée dans ce manuel.
•
Le courant et la tension maximum ne doivent pas
dépasser les valeurs indiquées dans le
chapitre 6.5 Spécifications en fonction de la
86
®
VLT Parallel Drive Modules
•
•
•
•
•
Danfoss A/S © 11/2016 Tous droits réservés.
puissance pour une configuration donnée de
variateur.
Les modules de variateurs conviennent pour une
utilisation sur un circuit limité à 100 kA rms à la
tension nominale du variateur (600 V maximum
pour les unités 690 V) lorsqu'ils sont protégés par
des fusibles selon la configuration standard. Se
reporter au chapitre 8.4.1 Sélection de fusibles.
L'intensité nominale est définie d'après des tests
réalisés conformément à UL 508C.
Les câbles situés à l'intérieur du circuit du moteur
doivent être prévus pour au moins 75 °C (167 °F)
dans des installations conformes UL. Les tailles de
câble sont indiquées dans le chapitre 6.5 Spécifi-
cations en fonction de la puissance pour une
configuration donnée de variateur.
Le câble d'entrée doit être protégé par des
fusibles. Il ne faut pas utiliser de disjoncteurs sans
fusibles aux États-Unis. Les fusibles conformes CEI
(classe aR) et UL (classe L ou T) sont répertoriés
dans le chapitre 8.4.1 Sélection de fusibles. De plus,
il faut respecter les exigences réglementaires
propres à chaque pays.
Pour une installation aux États-Unis, il faut prévoir
une protection du circuit de dérivation confor-
mément au National Electrical Code (NEC) et aux
normes locales en vigueur. Pour répondre à cette
exigence, utiliser des fusibles classés UL.
Pour une installation au Canada, il faut prévoir
une protection du circuit de dérivation confor-
