Utilisation des références
La référence distante est calculée à chaque intervalle de
balayage et comporte initialement les entrées de
référence suivantes :
•
X (externe) : addition (voir le
paramétre 3-04 Fonction référence) de quatre
références maximum sélectionnées en externe,
comprenant toute combinaison d'une référence
prédéfinie fixe (paramétre 3-10 Réf.prédéfinie), de
références analogiques variables, de références
d'impulsions digitales variables et de références
de bus série variables, et ce quel que soit le
variateur de fréquence contrôlé ([Hz], [tr/min],
[Nm], etc.). La combinaison est déterminée par le
réglage des paramétre 3-15 Ress.? Réf. 1,
paramétre 3-16 Ress.? Réf. 2 et
paramétre 3-17 Ress.? Réf. 3.
•
Y (relative) : addition d'une référence prédéfinie
fixe (paramétre 3-14 Réf.prédéf.relative) et d'une
référence analogique variable
(paramétre 3-18 Echelle réf.relative) en [%].
Les deux types d'entrée de référence sont associés dans le
calcul suivant : Référence distante = X + X*Y/100 %. Si la
référence relative n'est pas utilisée, le
paramétre 3-18 Echelle réf.relative doit être réglé sur [0] Pas
de fonction et le paramétre 3-14 Réf.prédéf.relative sur 0 %.
Le variateur de fréquence peut activer les fonctions
rattrapage/ralentissement et gel référence. Les fonctions et
les paramètres sont décrits dans le guide de program-
mation.
La mise à l'échelle des références analogiques est décrite
dans les groupes de paramètres 6-1* Entrée ANA 1 et 6-2*
Entrée ANA 2 et celle des références d'impulsions digitales
est décrite dans le groupe de paramètres 5-5* Entrée
impulsions.
Les limites et plages de référence sont définies dans le
groupe de paramètres 3-0* Limites de réf.
15.1 Limites de réf.
Les Paramétre 3-00 Plage de réf., paramétre 3-02 Référence
minimale et paramétre 3-03 Réf. max. définissent ensemble
la plage de la somme de toutes les références. Cette
15 15
dernière est verrouillée si nécessaire. La relation entre la
référence résultante (après verrouillage) et la somme de
toutes les références est représentée sur l'Illustration 15.2 et
l'Illustration 15.3.
138
®
VLT Parallel Drive Modules
P 3-00 Plage de référence= [0] Min-Max
P 3-03
P 3-02
-P 3-02
-P 3-03

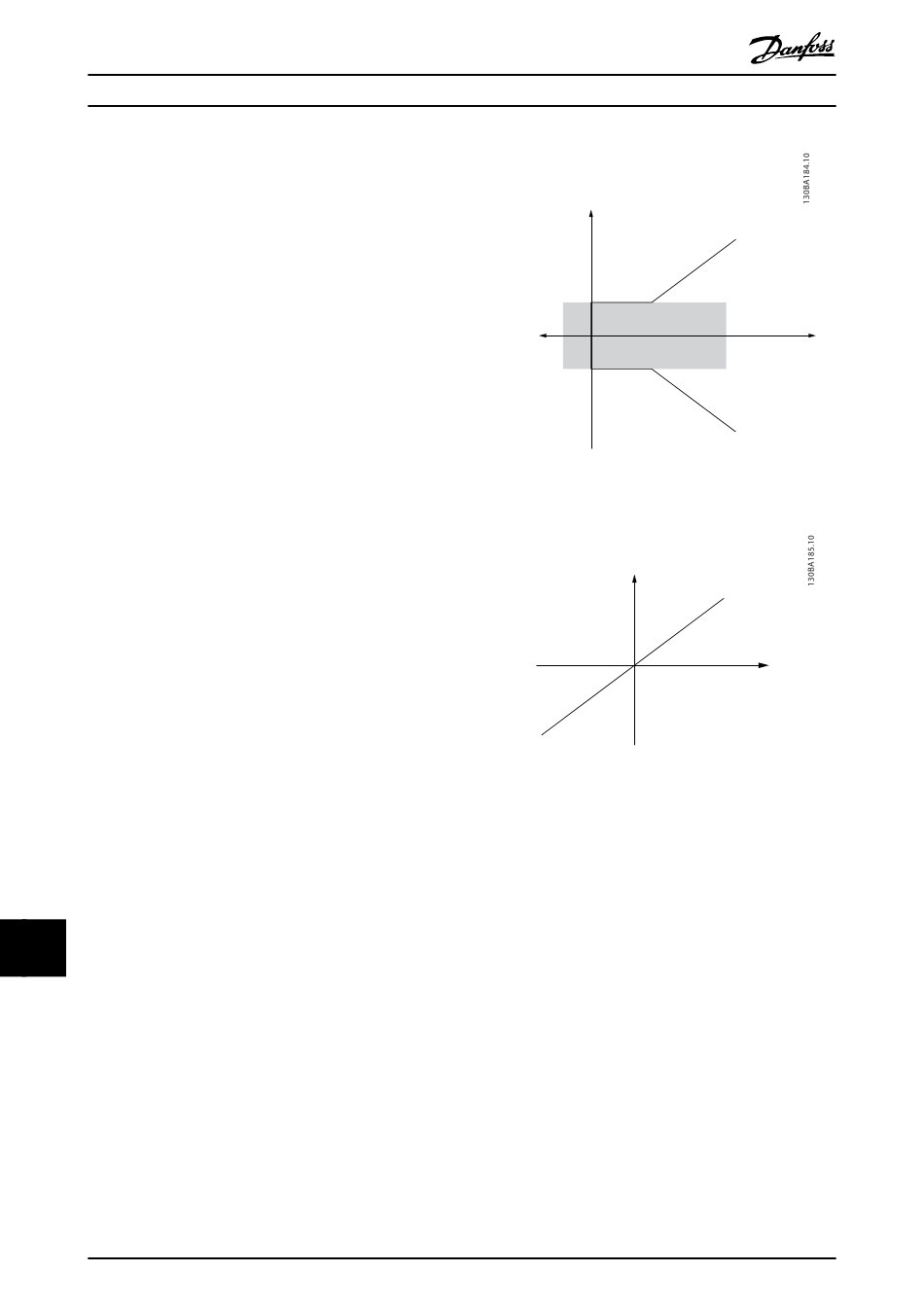

Illustration 15.2 Relation entre la référence résultante et la
somme de toutes les références
Par F-50
-Par F-50
Illustration 15.3 Référence résultante
La valeur du paramétre 3-02 Référence minimale ne peut
pas présenter une valeur inférieure à 0, à moins que le
paramétre 1-00 Mode Config. ne soit réglé sur [3] Process.
Dans ce cas, les relations entre la référence résultante
(après verrouillage) et la somme de toutes les références
sont telles que présentées sur l'Illustration 15.4.
