Câblage de commande
Câble
Impédance
Longueur de câble max.
Poste à poste [m (pi)] 500 (1640)
Total, câbles de
dérivation compris [m
(pi)]
Tableau 12.2 Informations sur le câble

12.3 Sortie relais [bin]

La borne de relais se trouve sur la plaque supérieure du
module de variateur. Connecter la borne de relais du
module de variateur 1 (le module de variateur complè-
tement à gauche) aux borniers de l'étagère de commande
à l'aide d'un faisceau de câblage prolongé.
AVIS!
À des fins de référence, les modules de variateur sont
numérotés de gauche à droite.
Relais 1
•
Borne 01 : commune
•
Borne 02 : normalement ouverte 400 V CA
•
Borne 03 : normalement fermée 240 V CA
Relais 2
•
Borne 04 : commune
•
Borne 05 : normalement ouverte 400 V CA
•
Borne 06 : normalement fermée 240 V CA
12 12
Les relais 1 et 2 sont programmés aux
paramétre 5-40 Fonction relais, paramétre 5-41 Relais, retard
ON et paramétre 5-42 Relais, retard OFF.
Utiliser le module d'option VLT
les sorties relais complémentaires.
122
®
VLT Parallel Drive Modules
Paire torsadée blindée (STP)
120 Ω
1200 (3937)
®
Relay Card MCB 105 pour
Danfoss A/S © 11/2016 Tous droits réservés.
Relay 1
03
02
01
Relay 2
06
05
04

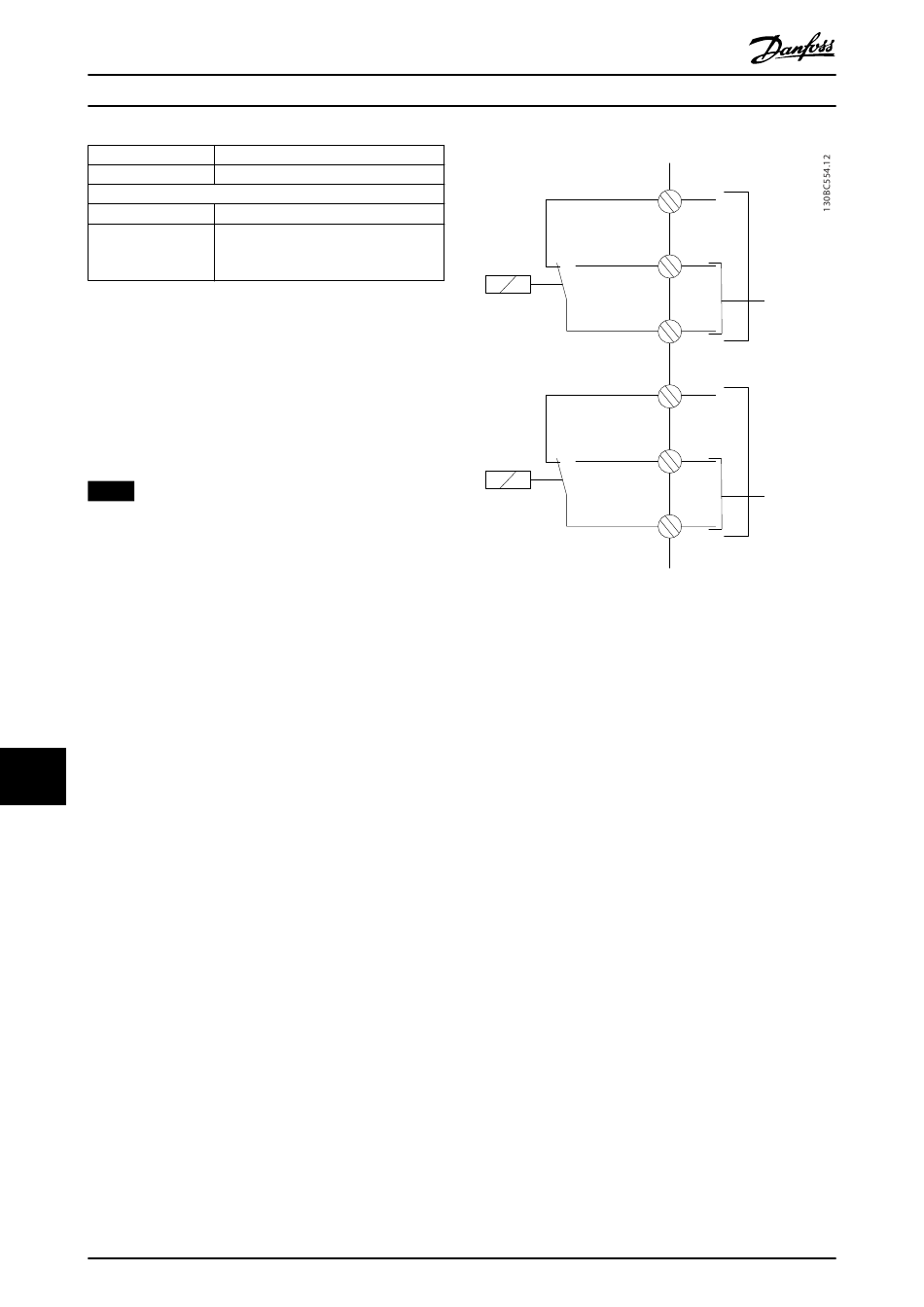

Illustration 12.5 Sorties relais supplémentaires
240 V AC, 2 A
400 V AC, 2 A
240 V AC, 2 A
400 V AC, 2 A
