Bornes de connexion
Emplacement

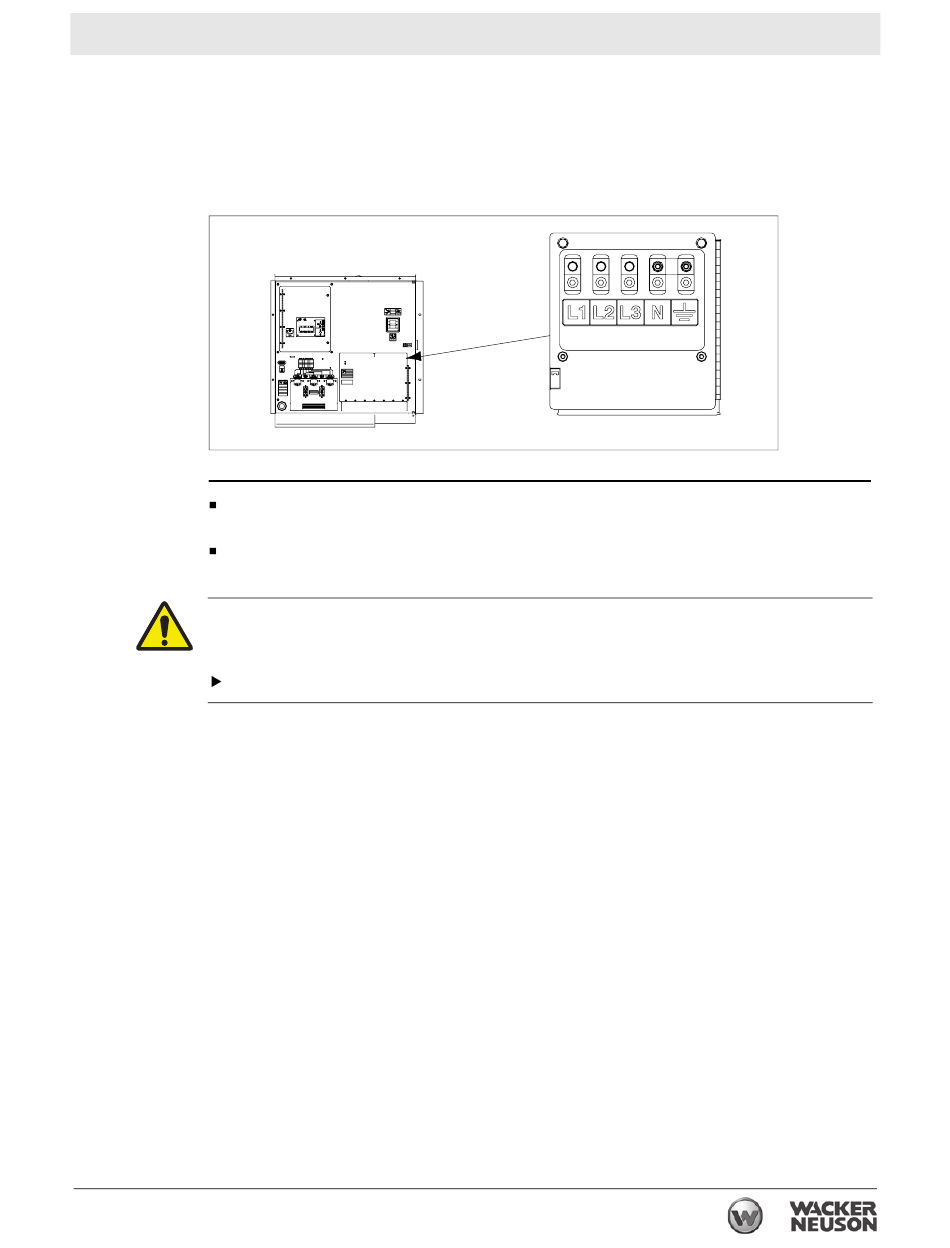

Les cosses de branchement du client se situent en bas à droite du boîtier de
et description
commande, derrière une porte. Les cosses sont des points de branchement de
charges extérieures.
Branchement
Établir les branchements en enfilant les câbles d'alimentation par les fentes en
sur les cosses
bas du panneau jusque dans la cosse.
Utiliser une clé Allen de 5/16 po ou 8 mm pour serrer les branchements de
câble.
AVERTISSEMENT
Risque d'électrocution ! Une haute tension est présente derrière la porte lorsque le groupe
électrogène fonctionne !
Ne pas ouvrir la porte qui cache les bornes avant d'arrêter le moteur.
