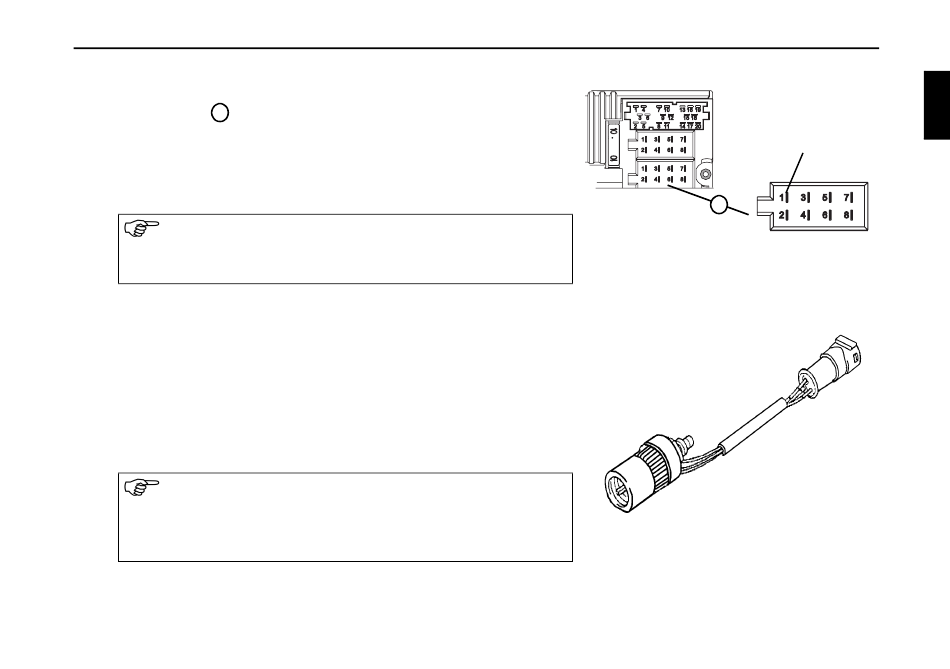

Mechanischer Tachometer mit eingebautem Geschwindigkeitsgeber in der Tachowelle
• Signal vom Geschwindigkeitsgeber abnehmen, verlängern und mit
Kammer A Pin1 verbinden.
• Mindestanforderung an das Signal:
0 Hz - 4 kHz / Rechtecksignal (kein induktiver Geber)
Low - Pegel < 1,5 V, High - Pegel 5 V - 16 V
Sollten Sie den genauen Einbauort / Lage des Geschwindig-
keitsgebers nicht kennen, informieren Sie sich bitte bei Ihrem
KFZ - Hersteller.
Mechanischer Tachometer ohne Geschwindigkeitsgeber in der Tachowelle
Es muss ein Geschwindigkeitsgeber in die Tachowelle eingebaut wer-
den, der ein geschwindigkeitsabhängiges digitales Signal erzeugt.
Es kann der VDO-Adapter 2152.30300000 oder ein Fahrzeugspezifis-
cher Adapter, der die Mindestanforderungen erfüllt, verwendet werden.
Der VDO Geschwindigkeitsgeber ist geeignet zum direkten Einbau am
Getriebe (weitere Einbauteile nicht notwendig) oder in die Tachowelle
(in Verbindung mit weiteren Universaleinbauteilen).
Durch das Lösen der verplombten Tachowelle erlischt der An-
spruch auf eine korrekte Anzeige. Unsachgemäßer Einbau führt
zu Fehlfunktionen des Navigation-Systems oder des Tachome-
ters.
Einbau/Anschlußanleitung
GAL Signal
A
