ou
Agrandissement/réduction de zone
SINUMERIK Operate (IM9)
Manuel de mise en service, 12/2017, 6FC5397-1DP40-6DA1

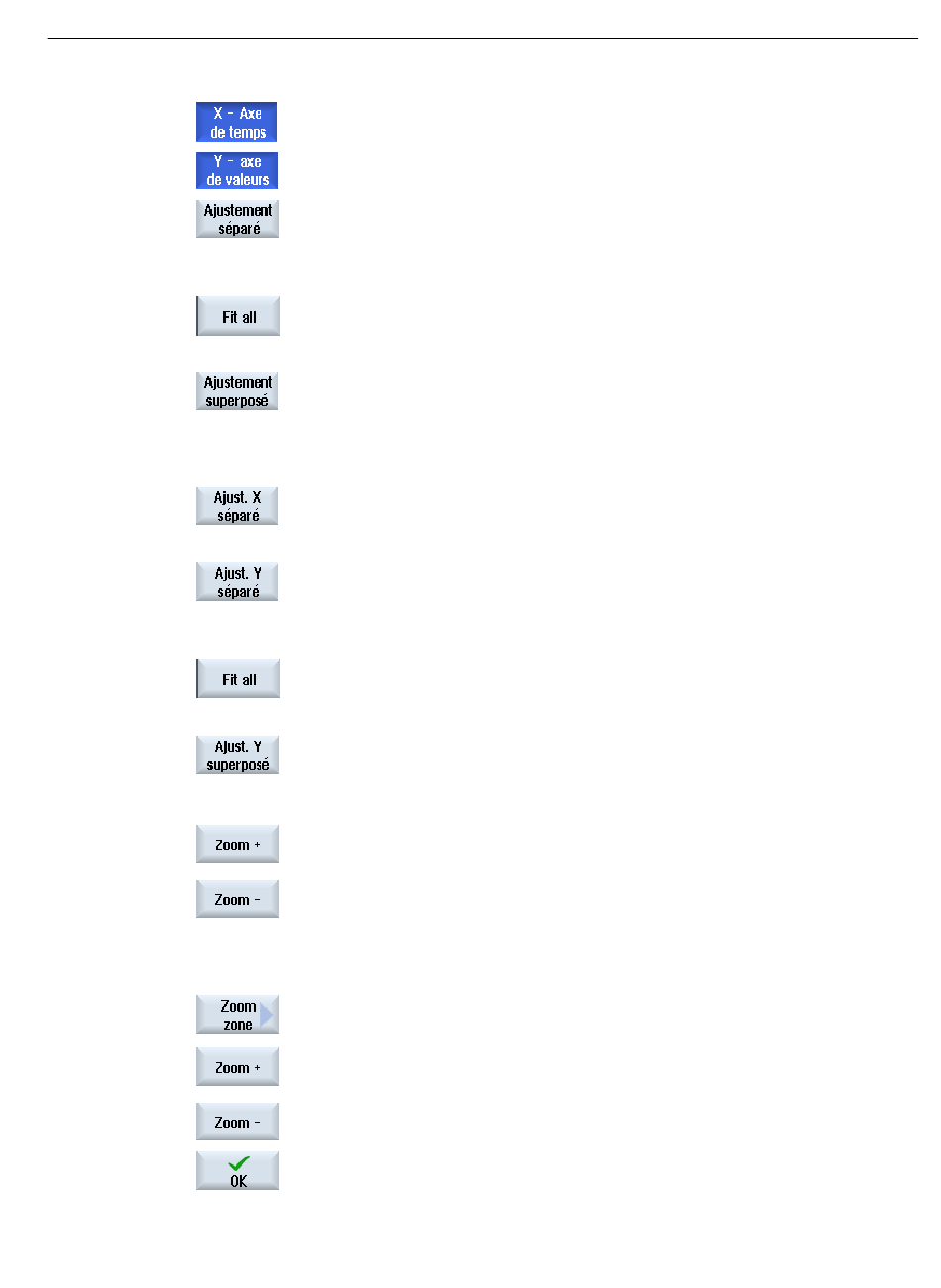

3. La touche logicielle "Axe du temps X" ou "Axe des valeurs Y" est sélec‐
tionnée.
4. Actionnez la touche logicielle "Adaptation individuelle" ou "Adapter tout"
si vous souhaitez afficher dans la fenêtre graphique et dans une zone
dédiée toutes les courbes d'évolution sélectionnées, les unes au-dessous
des autres.
- OU -
Actionnez la touche logicielle "Adaptation globale" pour adapter toutes
les courbes d'évolution à la fenêtre graphique.
Etant donné que toutes les courbes occupent désormais la totalité de la
fenêtre, elles apparaissent superposées.
- OU -
Actionnez la touche logicielle "Adapter X individ." pour normaliser uni‐
quement l'axe du temps X sur la fenêtre graphique.
- OU -
Actionnez la touche logicielle "Adapter Y individ." ou "Adapter tout" pour
n'adapter que l'axe des valeurs Y à la fenêtre graphique.
- OU -
Actionnez la touche logicielle "Adaptation Y globale" pour placer dans la
fenêtre graphique l'axe des valeurs de toutes les courbes d'évolution.
Etant donné que toutes les courbes occupent la totalité de la fenêtre, elles
apparaissent superposées.
5. Actionnez la touche logicielle "Zoom +" ou "Zoom -" jusqu'à obtenir la
taille de représentation souhaitée.
Actionnez la touche logicielle "Zone de zoom" pour définir une section.
Un cadre de sélection s'affiche.
Actionnez la touche logicielle "Zoom +" ou la touche "Zoom -" pour modi‐
fier progressivement ce cadre.
Actionnez la touche logicielle "OK" pour afficher la zone de zoom.
